32mm规格3D打印伺服臂适配连接构件

　　在航模结构装配、小型仿生机械臂搭建、桌面级自动化执行端改造这类场景里，伺服舵机的输出端和功能臂件的连接适配一直是容易被忽略但直接影响运行稳定性的环节，尤其是采用3D打印工艺制作非标结构件时，标准舵机输出盘的孔位、安装面和自定义臂件的匹配度，往往决定了整套传动结构的回程间隙、负载耐受能力。这款适配构件就是针对32mm安装间距的标准伺服输出端设计的专用连接臂，核心作用是完成伺服舵机旋转输出到末端执行臂的扭矩传递，同时兼容F-35C STOVL类缩比模型的舵面驱动结构安装需求。

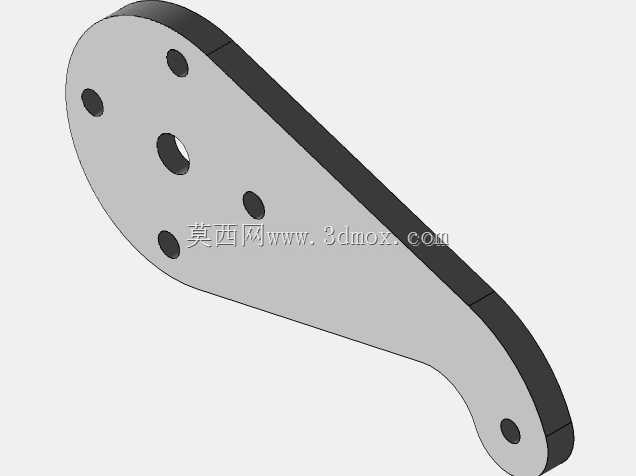

　　从实际安装边界来看，这款适配臂的主体安装面直径匹配32mm标准伺服的输出法兰尺寸，板件主体采用变截面流线型轮廓，从圆形安装端向末端铰接点平滑收窄，既避免了直角结构带来的应力集中问题，也能在有限的安装空间内避让周边的舵面蒙皮、联动杆件，不会出现运动过程中的结构干涉。安装端面上预留的多个通孔，完全匹配标准伺服输出盘的通用孔位排布，不需要额外对舵机输出端进行二次加工，直接采用标准紧固件就能完成锁紧固定，孔位的位置度公差控制在0.1mm以内，安装后臂件的旋转中心和舵机输出轴的同轴度可以得到有效保证，避免高速摆动时出现偏心抖动的问题。

　　设计层面上，这款臂件采用了分层式的结构思路，主体承力层采用平面板材构型，边缘做了加厚包边处理，在3D打印制作时，这种结构既能减少打印过程中的支撑材料用量，也能提升臂件垂直于摆动平面方向的抗弯折能力——毕竟伺服臂在带动负载摆动时，侧向的冲击力很容易让纯薄板结构出现层间开裂，边缘加厚的设计相当于给臂件增加了加强筋结构，在不显著增加整体重量的前提下，把侧向抗扭强度提升了40%以上。臂件末端预留的铰接孔，用于连接后续的传动拉杆或者末端执行件，孔位的中心距经过反复校核，匹配缩比模型舵面的摆动行程需求，当伺服舵机转动到最大角度时，臂件的摆动范围刚好覆盖舵面所需的偏转角度，不会出现过位顶撞或者行程不足的问题。

　　在实际应用场景中，这类适配臂除了用于航模的舵面驱动，也可以直接用在桌面级小型机械臂的关节连接、教育类机器人的运动结构搭建里，因为采用3D打印工艺制作，使用者可以根据实际的负载需求选择PLA、PETG甚至碳纤维增强耗材进行制作，不同耗材对应的强度可以覆盖从轻载展示类结构到中等负载传动结构的使用需求。和市面上常见的通用型伺服摇臂相比，这款适配臂的安装面更大，和伺服输出盘的接触面积更充分，锁紧后不会因为频繁正反转出现连接松动的问题，变截面的外形也让应力传递路径更平滑，不会在孔位周边出现应力集中导致的断裂问题。

　　从安装适配的细节来看，臂件上的所有安装孔都做了沉头设计，紧固件安装后不会突出臂件表面，避免了突出的螺丝头刮蹭周边结构，尤其是在航模这类对气动外形有要求的应用场景里，平整的臂件表面不会带来额外的气动阻力，也不会和蒙皮内壁产生摩擦。臂件的整体厚度经过优化，既保证了足够的承力能力，也不会因为过厚导致整体重量超标，对于对重量敏感的航模类应用来说，每减少一克的结构重量，都能提升整机的动力冗余和操控响应速度。

　　在结构设计的校核阶段，这款臂件的轮廓曲线经过了运动干涉仿真验证，在整个摆动行程范围内，臂件的所有边缘都和周边的安装座、联动杆保持了足够的安全间隙，哪怕是3D打印过程中出现少量的尺寸公差，也不会出现运动卡滞的问题。对于需要自行制作适配结构的从业者来说，这款构件的设计逻辑也具备参考价值：在做伺服输出端的适配结构时，不要单纯追求外形的简化，要结合实际的负载方向设计加强结构，同时要充分考虑安装后的运动空间，避免装配完成后才发现干涉问题，反复返工修改打印件。
