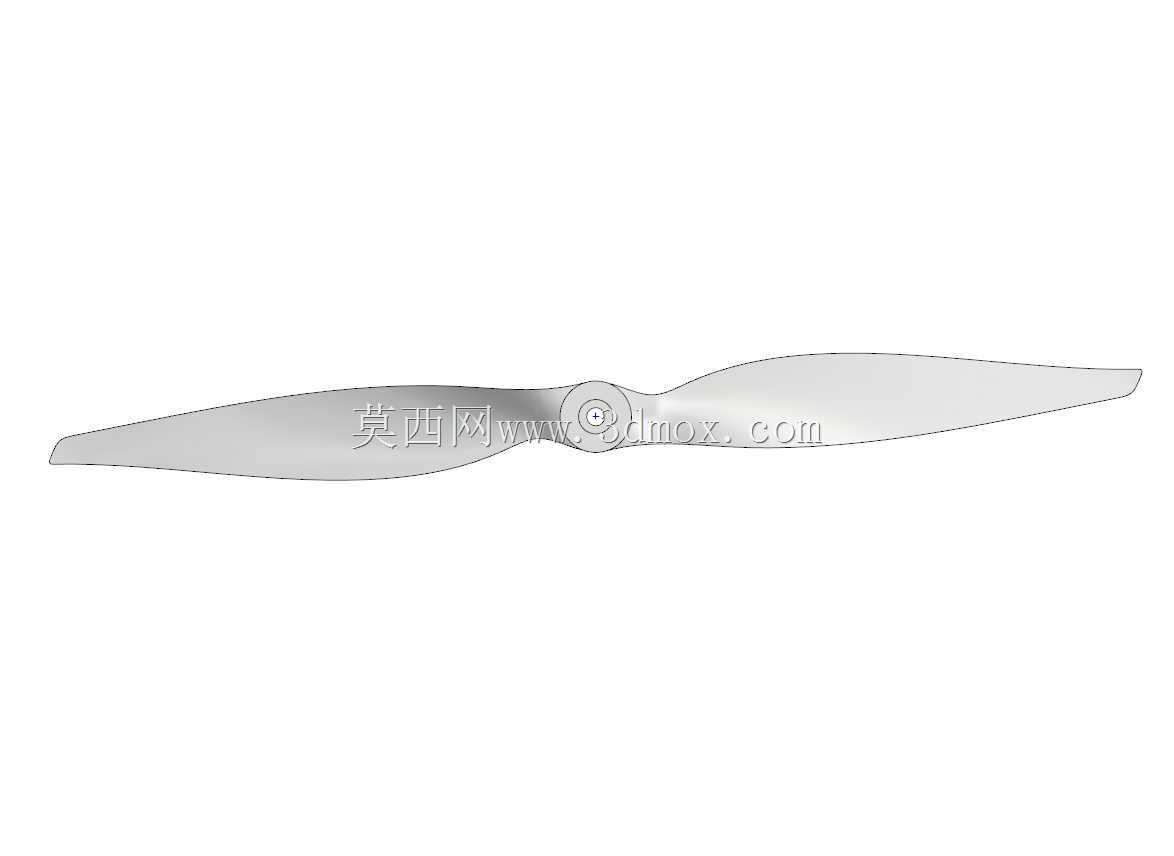

APC12x6电动航模螺旋桨结构设计

　　在小型电动航模、固定翼无人机的动力系统匹配中，螺旋桨作为直接将电机旋转扭矩转化为气动推力的核心执行部件，其气动外形与结构强度的匹配度直接决定整套动力系统的效率上限。这款12英寸规格的电动推进螺旋桨，针对小排量外转子无刷电机的输出特性做了针对性的翼型优化，完全适配电动动力系统的扭矩输出曲线，区别于油动航模配套螺旋桨的大扭矩耐受设计，整体结构重量控制更严苛，桨叶的载荷分布更贴合电机高转速区间的出力特性。

　　从实际应用场景来看，这类规格的螺旋桨多用于1.2-1.8米翼展的固定翼航模、小型电动巡检无人机、教学用固定翼飞行器平台，既可以满足日常休闲航模飞行的推力需求，也能适配搭载轻量任务载荷的小型工业级电动无人机的动力要求，在低速巡航状态下能保持较高的推进效率，减少不必要的动力损耗，延长电池续航时长。日常装机作业中，这类螺旋桨的安装边界需要严格匹配电机轴径，桨根位置的定位孔与压紧面的同轴度公差控制在0.1mm以内，避免高速旋转时出现动不平衡量过大引发的机身振动，振动过大会直接影响飞控传感器的采样精度，严重时甚至会引发机架结构共振导致飞行事故。

　　设计思路上，这款螺旋桨采用等变距翼型布局，从桨根到桨尖的弦长与安装角呈线性渐变，桨根区域结构厚度更大，用来承载旋转时的离心拉力与气动弯矩，桨尖区域做了削薄与后掠处理，降低高转速下的翼尖涡流损失，同时减少桨尖激波带来的气动噪声。桨叶的翼型选用低雷诺数下升阻比表现优异的平凸翼型，适配电动飞行器常用的6000-12000转/分钟的工作转速区间，在这个转速区间内，翼型表面的气流分离点靠后，不会出现大面积的失速区域，推力输出的线性度更好，飞手调整油门时的动力响应跟手度更高。

　　外形尺寸方面，该螺旋桨的旋转直径为12英寸，对应公制尺寸304.8mm，螺距为6英寸，即每旋转一圈理论前进距离为152.4mm，这个螺距规格兼顾了起飞阶段的静推力与平飞阶段的巡航速度，不会出现大螺距桨低速起飞推力不足、小螺距桨高速平飞效率低下的问题。桨根的安装座采用一体化成型结构，压紧面做了防滑纹理处理，配合桨夹锁紧时可以避免大拉力下出现桨叶跟转的问题，两片桨叶的重量差控制在0.1g以内，出厂前做了基本的动平衡校准，用户装机前只需要做简单的精细配平就可以直接使用，减少前期调试的工作量。

　　从结构强度角度考虑，这款螺旋桨的材料选用兼顾韧性与刚性的复合尼龙材质，日常起降过程中如果碰到细小的草叶、浮尘不会轻易出现桨叶崩缺，轻微的形变可以自主回弹，不会像硬质碳纤桨那样碰到小异物就直接断裂飞出。当然在实际使用中还是需要注意，每次起飞前都要检查桨叶表面是否有细微裂纹，尤其是桨根区域的应力集中位置，高转速下哪怕是肉眼难辨的细微裂纹，都可能在离心力作用下扩展导致桨叶断裂，引发动力失效。另外在匹配电机时，要注意螺旋桨的最大负载电流不能超过电机与电调的额定电流上限，大尺寸桨在满油门状态下的电流负载会显著升高，匹配不当很容易造成电调过热烧毁或者电机退磁。

　　在气动效率的细节处理上，桨叶的前缘做了钝化处理，避免加工过程中出现的锐利前缘导致的气流提前分离，后缘则做了减薄处理，让桨叶后的气流尾迹更规整，减少紊流带来的效率损失。桨叶的扭转角度经过多轮气动仿真迭代，在常用的巡航油门区间，整个桨叶展向的翼型都能工作在最佳攻角范围内，不会出现桨根区域已经失速、桨尖区域还在负攻角工作的效率浪费情况。对于结构设计从业者来说，这类螺旋桨的建模过程需要重点关注桨叶曲面的光顺度，曲面的G2连续性直接影响后续的加工成型精度与最终的气动表现，建模时不能只做简单的曲面拉伸，需要沿展向设置多个控制截面，每个截面的翼型坐标、安装角、弦长都要严格对应设计参数，同时还要做动平衡的配重预留，方便后续生产过程中的配平调整。

　　实际装机调试时，还要注意螺旋桨的旋转方向与翼型安装方向的匹配，正反桨的翼型扭转方向是相反的，装反之后不仅推力会大幅下降，还会导致电机电流异常升高，短时间内就会造成动力系统过热。对于双发或者多旋翼的飞行器平台，正反桨的搭配还要注意扭矩的抵消，保证不同转向的螺旋桨在相同油门下的推力差值控制在5%以内，避免出现偏航力矩增加飞控的修正负担。这类规格的螺旋桨作为电动航空领域应用极广的通用动力配件，其设计逻辑始终围绕电动动力系统的输出特性展开，在重量、强度、效率三者之间找到最优的平衡点，既不会为了极致的轻量化牺牲结构可靠性，也不会为了强度冗余增加不必要的结构重量，最终实现动力输出效率与使用可靠性的兼顾。
