SSS56104无刷56mm水冷动力电机结构

　　这款56mm规格无刷电机的三维结构，面向高功率密度旋转动力场景展开，常见于高速模型艇、电动冲浪板、小型水下推进器、航模动力系统以及紧凑型电动设备的直驱方案。与普通风冷小电机相比，该类电机在持续大负载工况下更依赖壳体周边的热交换能力，因此结构设计重点并不只在外形还原，而是围绕定子散热、转子支撑、轴端输出、密封边界和安装兼容进行完整表达。

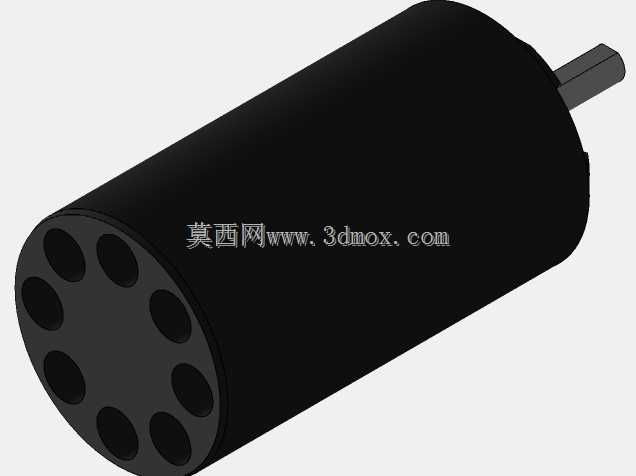

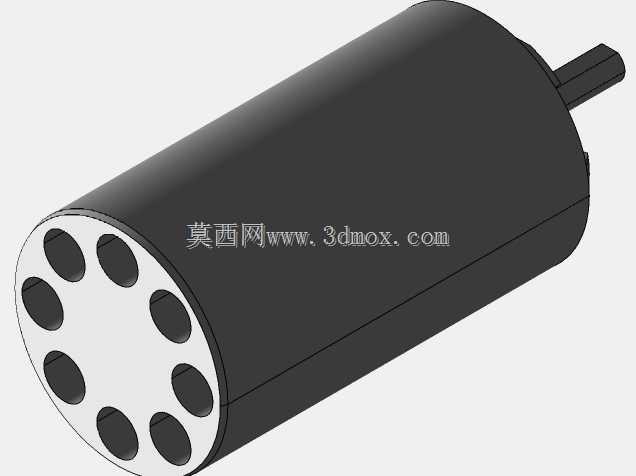

　　从外观上看，电机主体采用圆柱式布局，筒体直径按56mm级别控制，适合安装在空间受限但需要较大扭矩输出的动力舱内。圆柱形外壳不仅有利于加工成型，也便于配合水冷套或导流通道使用；当电机运行时，绕组产生的热量可通过铁芯、壳体再传递到外部水流，降低长时间高转速下的退磁和绝缘老化风险。模型端面可见多个圆周分布的孔位，这些结构在实际产品中可对应端盖固定、流体通路、装配减重或工艺避让需求，建模时需要保持孔位节圆、孔径和周向角度一致，避免后续工程图出图或装配干涉。

　　轴伸端位于筒体一侧，采用突出的输出轴形式，用于连接联轴器、螺旋桨、同步带轮或其他传动件。轴段长度、直径和端部扁位是选型时最需要核对的边界：轴径决定与联轴器或桨夹的配合范围，轴伸长度影响锁紧螺母、止推垫片和密封件的布置，扁位则可提高扭矩传递的可靠性，减少单纯靠摩擦夹紧带来的松动风险。对于船用或水冷环境，轴端附近通常还要预留机械密封、O形圈或轴承挡片的位置，因此三维结构中不能只把电机视为简单圆柱体，而应把动力输出路径上的相邻零件空间一并考虑。

　　该电机标注为6极结构，这一参数会影响电机的KV特性、扭矩输出和调速手感。 pole数较多的外转子或内转子无刷方案，在相同电流下通常能够提供更平顺的低速扭矩，适合直接驱动螺旋桨这类负载随转速快速上升的部件。结构建模时，内部电磁部分虽然不必完全展开绕组细节，但壳体、端盖、轴承位和轴系的同轴度必须严格控制。轴承室若与定子安装面不同轴，会造成转子扫膛、轴温升高、振动增大和噪音异常；在高速电机中，哪怕只有很小的偏心，也会在长期运转后放大为轴承磨损。

　　安装边界方面，56mm筒体决定了机架或电机座的夹持宽度，设计夹具时应尽量让夹持面覆盖壳体的主要刚性区域，而不是压在端盖边缘或薄弱凸台上。若采用水冷套，套内孔与电机外壳之间需要形成稳定流道，同时保证密封距离；进水口和出水口的方向应顺应设备内部管路走向，避免软管弯折过大。若用于艇类推进，电机轴线还常与传动轴、艉部支架和螺旋桨保持一条直线，任何角度偏差都会带来附加弯矩，使轴承承受不必要的径向力。

　　从功能特性看，无刷电机本身没有碳刷磨损件，维护重点集中在轴承、密封和散热三个方面。三维设计时把端盖螺钉、端面孔位、轴伸方向和筒体长度表达清楚，能够直接支持安装板开孔、联轴器选型、冷却管路布置和维护拆装检查。对于设备集成方而言，这类模型的价值不在于单独展示一个黑色圆柱外观，而在于提供明确的空间占位和接口关系：电机外径决定舱体最小包容尺寸，轴高决定传动中心线，端面结构决定紧固件布局，水冷需求则决定周围是否必须保留水流通道和维修间隙。

　　在实际建模流程中，可先以筒体轴线为基准建立主轴、外壳和端盖的旋转特征，再按圆周阵列完成端面孔系，随后补充轴伸扁位、端部倒角和局部避让结构。装配检查时，应重点核对轴端与桨夹的干涉区、端盖螺钉的工具空间、水冷套壁厚以及电机座夹持范围。这样得到的结构不仅外观完整，也能在后续方案评审、动力舱布置和零部件加工中直接作为工程参考。
