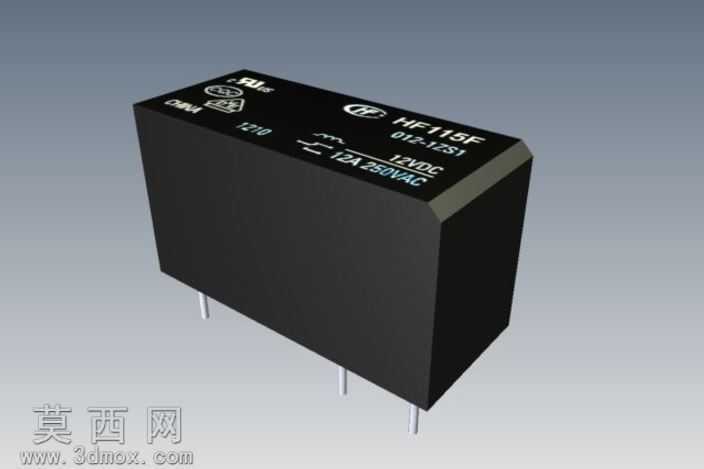

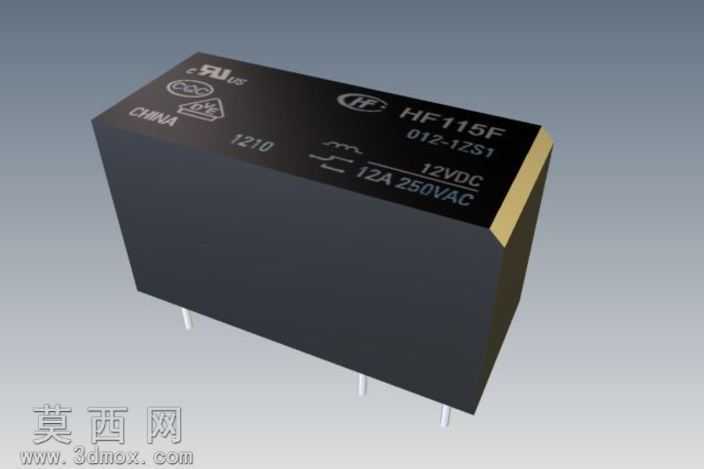

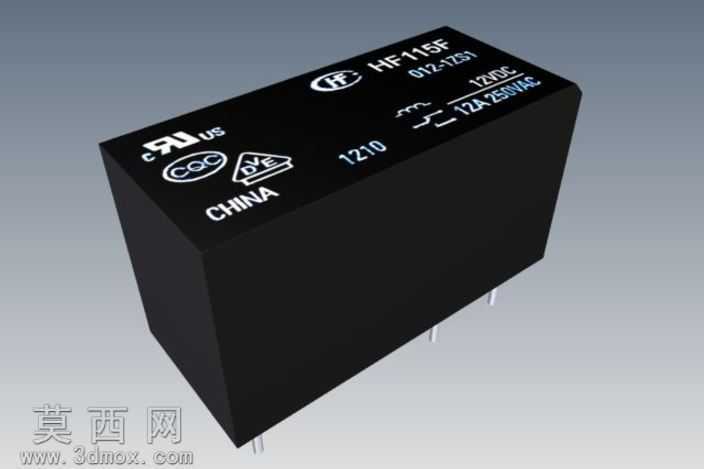

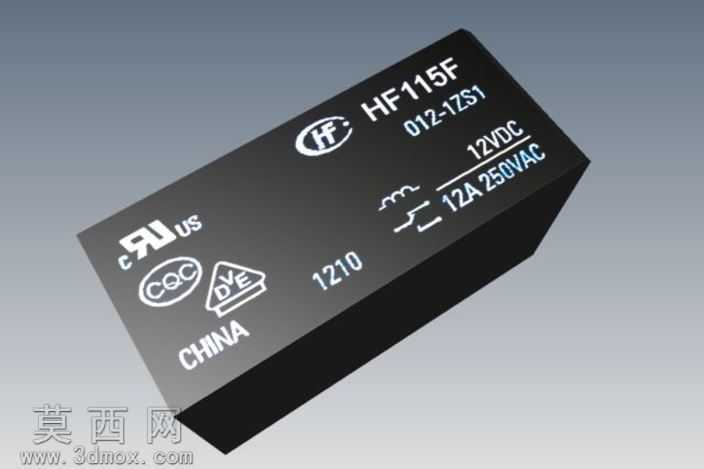

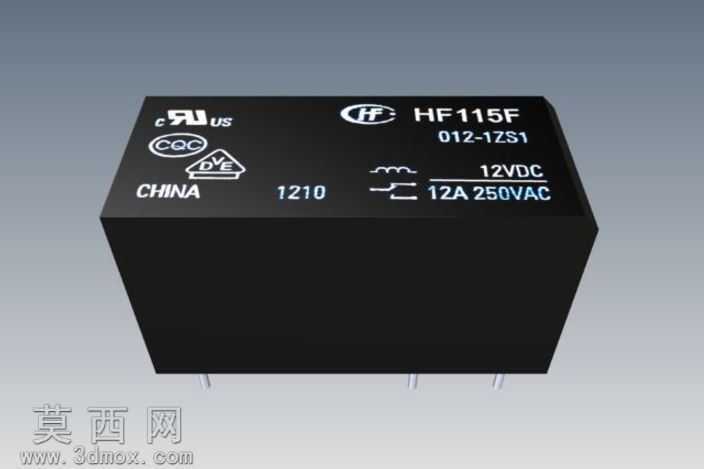

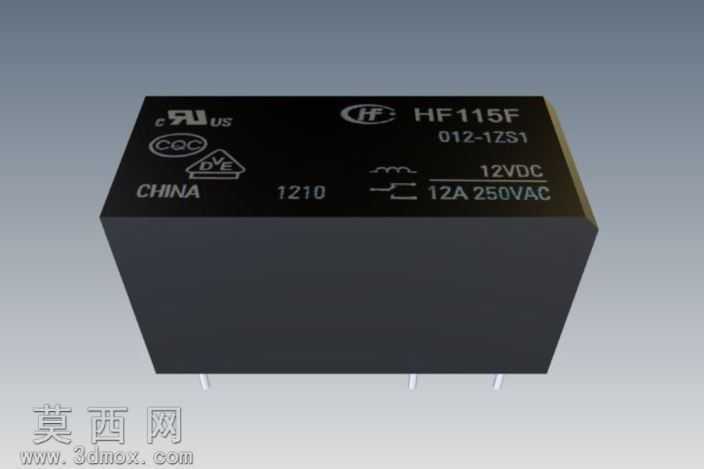

HF115F小型电路板安装继电器三维模型

本作品为HF115F型电路板安装中继继电器的三维数字化模型，建模过程严格参照实物的真实尺寸比例完成，首先通过对实物继电器的多视角测绘，获取外壳轮廓、引脚间距、标识区域的精准尺寸参数，在三维建模环境中先搭建整体的长方体基座主体，外壳部分采用实体拉伸与倒角结合的方式，还原实物外壳边缘的细微切角与金色端边的结构特征，确保整体外形与实物的视觉一致性。模型的引脚部分单独建模，精准还原直插式引脚的直径、伸出长度与排布位置，匹配电路板安装的实际插接需求，引脚与主体外壳的衔接处做了贴合实物的过渡处理，避免出现结构穿模或衔接生硬的问题。外壳表面的标识区域采用纹理映射的方式，还原实物上印刷的型号参数、认证标识、规格标注等细节，包括HF115F型号字样、12VDC线圈电压、12A250VAC触点参数、相关安规认证标识都做了清晰的呈现，保证模型的辨识度与还原度。材质设置上，主体黑色外壳采用哑光阻燃塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料外壳的哑光质感，端边的金色部分采用金属镀层材质，设置合适的金属度与反射参数，还原镀金端边的金属光泽，引脚部分采用镀锡金属材质，呈现出淡银色的金属质感，不同材质的区分让模型渲染效果更贴近真实实物。结构设计上完整还原了该款继电器的封闭式外壳结构，清晰区分外壳主体、引脚、标识端边的不同结构部分，模型的整体比例协调，各部件的位置关系完全匹配实物的装配逻辑，可用于电路板装配仿真、低压电器结构展示、电子电路教学演示等场景。建模过程中对模型的面数做了合理优化，在保证细节完整的前提下控制整体模型体量，既保留了外观的全部细节特征，也能适配不同的三维场景使用需求，渲染阶段采用柔和的均匀布光，避免过强的反光遮挡外壳表面的标识细节，多角度调整视角呈现继电器的整体外观与结构特征，完整展现该款小型继电器的工业设计特点与结构形态。
