本田CR750赛车京滨CR四腔化油器结构模型

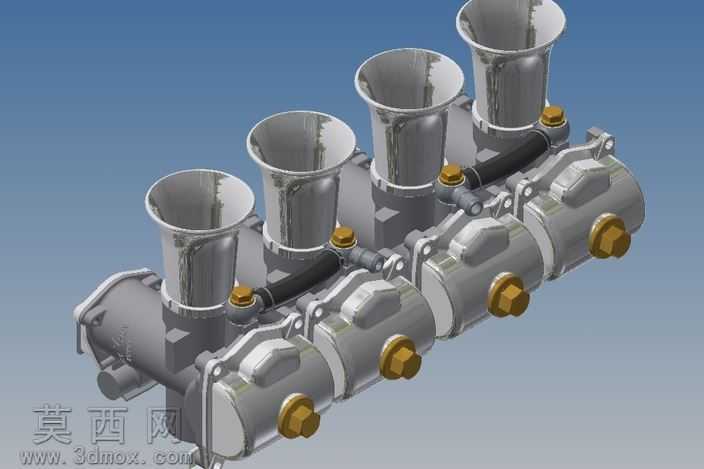

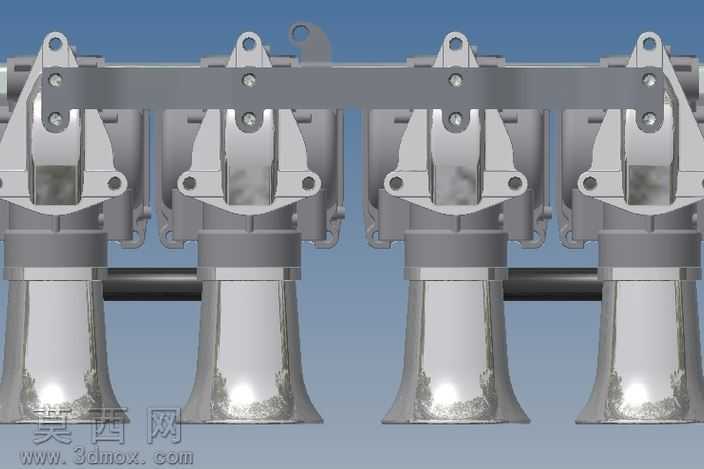

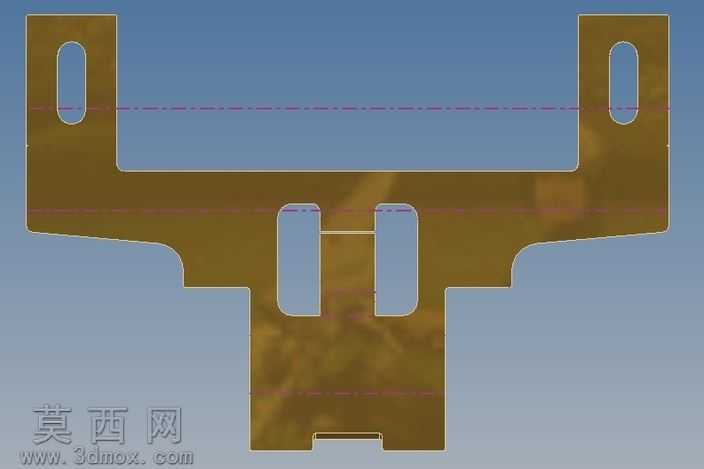

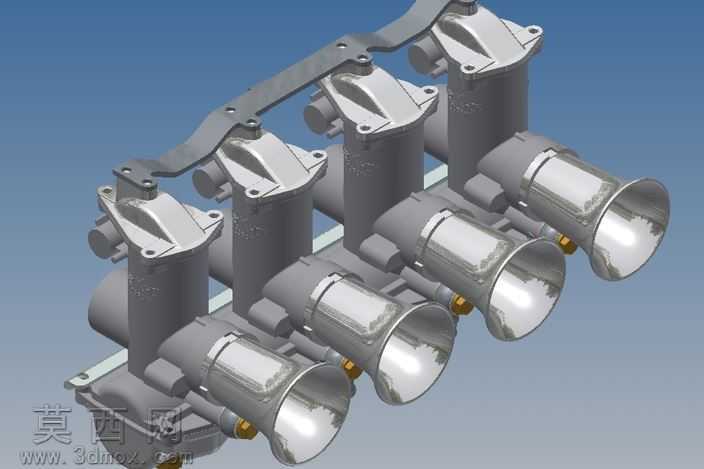

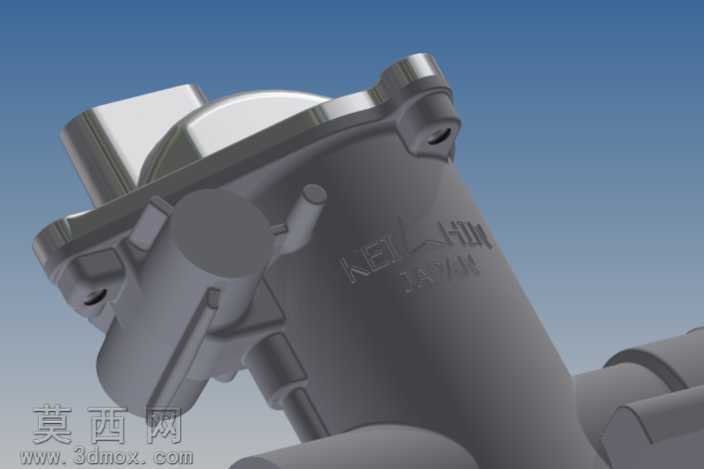

本模型为四腔并列式化油器三维建模作品，还原了1970年代曼岛TT赛事本田CB750赛车搭载的京滨CR系列化油器的完整结构。建模过程中首先依据实车测绘数据搭建整体装配基准，以四个等距排布的喉管腔体为核心定位轴，依次完成进气喇叭口、浮子室壳体、油量调节螺钉、怠速调整旋钮、油路连接通道、安装固定支耳的单体零件建模，所有零件的装配公差严格参照摩托赛车供油部件的工程标准设定，相邻腔体的连接油路做了等径平滑过渡处理，保证虚拟装配下的油路连通逻辑与实物完全一致。材质渲染阶段针对不同部件做了差异化材质区分：进气喇叭口采用抛光亮面金属材质，还原铝合金切削后的高反光质感；浮子室主体采用哑光铸铝材质，表面添加细微的铸造颗粒纹理提升真实感；调节旋钮采用黄铜金属材质，做了轻微的旧化磨损效果模拟长期使用的痕迹；密封胶圈部位采用哑光黑色橡胶材质，调整材质粗糙度参数还原橡胶件的漫反射特性。结构设计上完整还原了CR系列化油器的经典特征：四个独立喉管对应直列四缸发动机的进气需求，每个腔体侧面设置独立的油量调节螺钉，顶部的进气喇叭口做了大角度圆弧过渡设计，可降低高转速下的进气阻力，浮子室侧面的安装支耳预留了标准螺栓孔位，可直接适配对应发动机的安装支架。建模过程中对压铸壳体的分型线做了精细还原，在壳体接缝处添加了0.1mm的细微凸起结构模拟压铸工艺的合模痕迹，所有调节螺钉的头部都做了滚花纹理建模，还原实物的防滑调节结构，整体模型可用于赛车发动机构造教学、改装部件结构演示、机械装配原理展示等场景。
