铁路计数器用螺旋伞齿轮传动组件

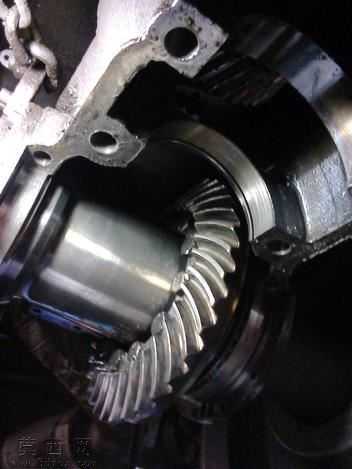

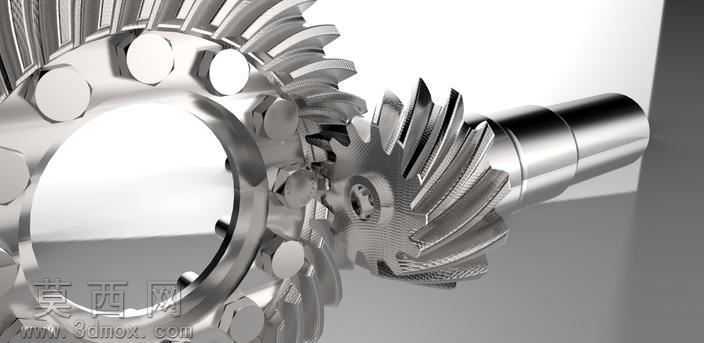

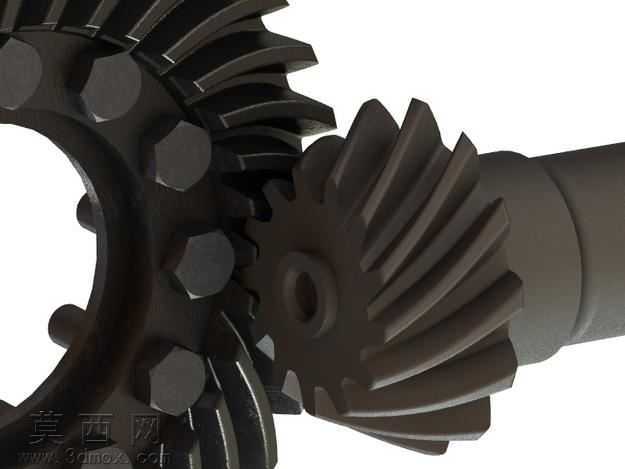

本套螺旋伞齿轮传动组件为铁路计数器配套核心传动部件，建模过程围绕实际测绘与逆向工程逻辑展开，针对原小齿轮轴存在断损、原厂设计参数缺失的问题，在建模阶段优先还原螺旋伞齿轮的核心啮合特征，先通过对残存齿形的多点位测量提取螺旋角、模数、压力角等基础参数，再结合GearTrax插件的参数化设计逻辑校准齿形轮廓，规避因齿形损坏导致的测量误差，保证啮合传动的精度匹配。建模时将锥齿轮与配套小齿轮轴作为完整装配组件处理，分别构建主动小齿轮轴的轴段台阶、定位孔、齿部螺旋齿形，以及从动螺旋伞齿轮的轮辐减重孔、安装定位端面、外圈螺旋锥齿结构，对齿面的渐开线曲面做连续曲率优化，避免建模过程中出现曲面断层、啮合干涉问题。材质渲染阶段采用合金钢金属材质，还原经过热处理后的金属表面哑光金属质感，对齿面啮合区域做细微的纹理处理模拟实际加工的刀纹痕迹，轮体端面的安装孔做倒角细节处理，还原真实机加工零件的工艺特征。装配阶段严格按照螺旋伞齿轮的啮合对位关系调整两轴的空间夹角，保证齿面接触斑点处于合理区间，还原实际传动过程中的安装定位状态。设计过程中充分考虑逆向工程的局限性，针对损坏齿形无法完整测量的问题，通过同类型齿轮的参数规律做合理推演，在保证齿形啮合精度的前提下，尽可能还原零件的原始设计特征，让模型既可以作为机械设计教学的参考案例，也能用于同类传动部件的逆向设计参考，帮助设计人员理解螺旋伞齿轮的参数化建模逻辑、装配对位要求以及逆向建模过程中的误差校准方法，掌握传动类齿轮组件从参数提取、曲面构建到装配校验的完整建模流程，理解金属传动零件的材质表现与细节处理技巧。
