卫生级丹斯克快装活接接头结构设计

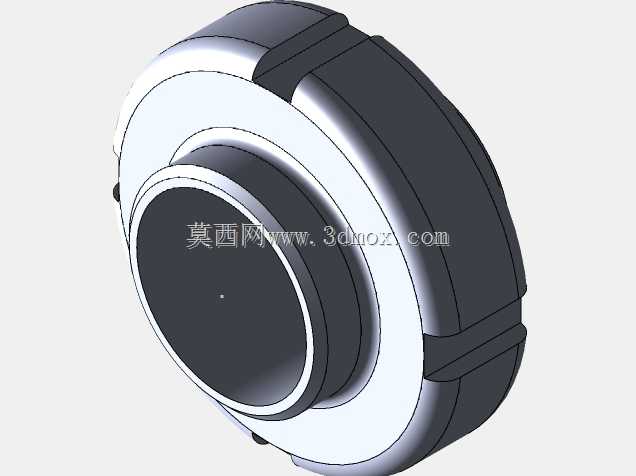

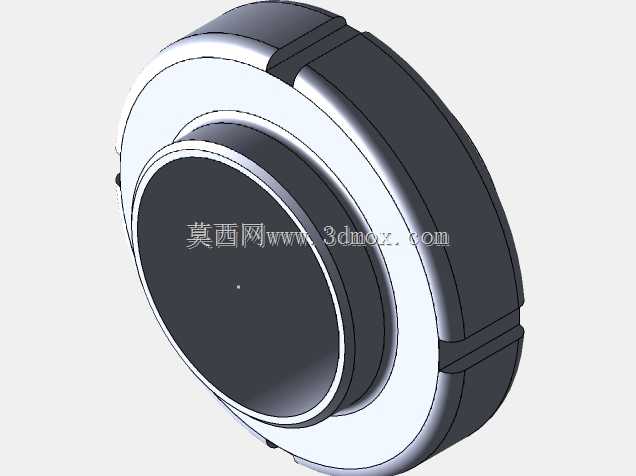

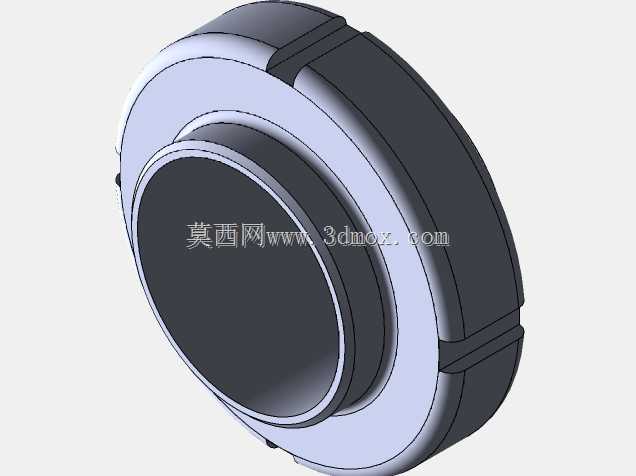

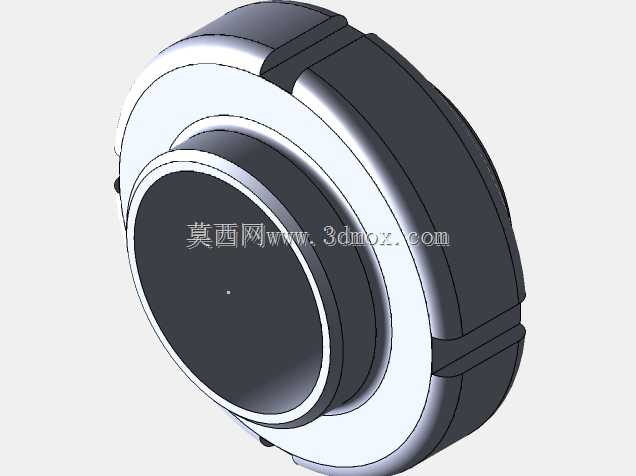

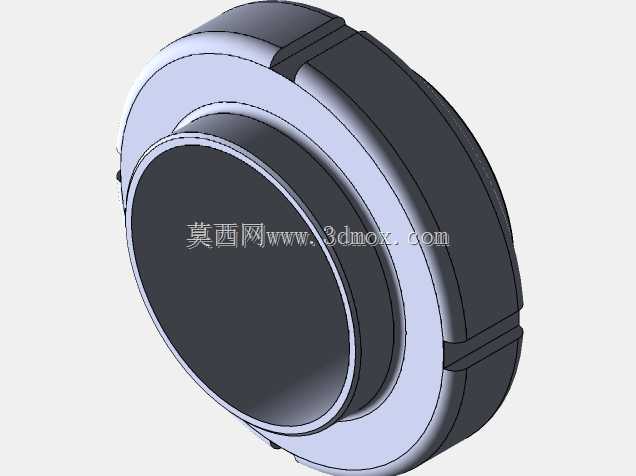

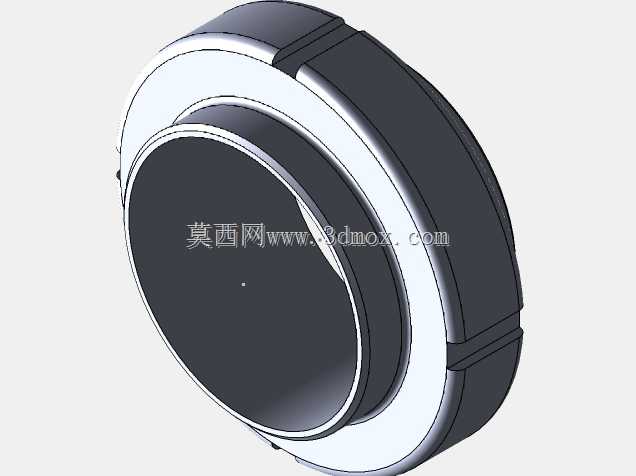

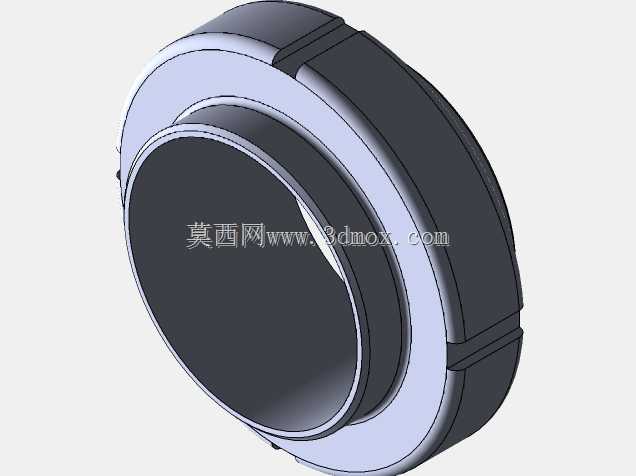

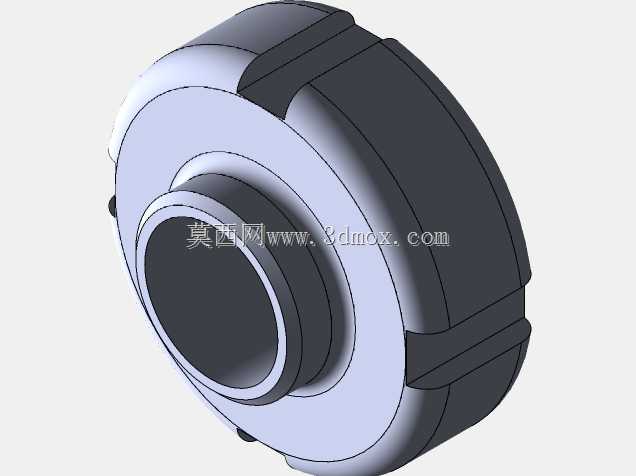

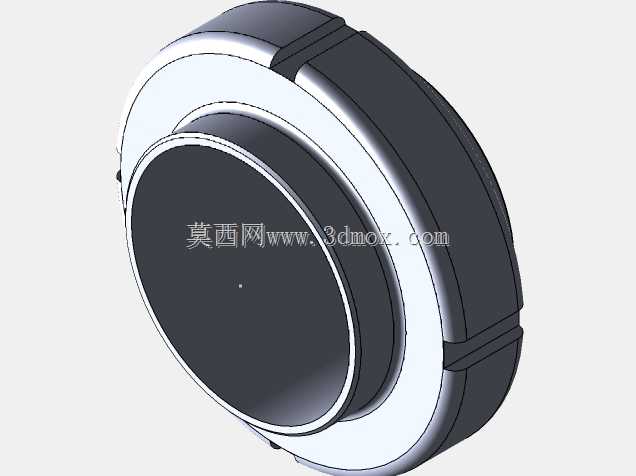

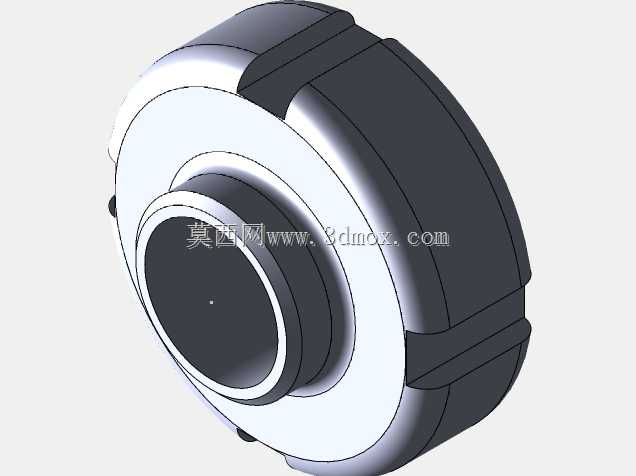

　　在制药配液、食品饮料灌装、高纯水处理这类对介质洁净度有严苛要求的流体输送场景里，管路连接的可靠性、易清洁性一直是结构设计环节的核心考量点，这款丹斯克标准的活接接头，正是针对这类洁净管路的快装需求开发的连接件。不同于普通螺纹接头易残留介质、拆装需旋转整段管路的弊端，这类活接采用了端面压紧密封的结构逻辑，接头主体两端为等径直插式光轴结构，可直接与卫生级软管、硬管做适配焊接或卡压连接，中间带限位凸台的结构段，是活接螺母的受力卡位区域，安装时无需转动两端对接的管路，只需将两个接头端面对齐放置密封垫片，再旋紧外侧的活接螺母，通过螺母的轴向压紧力让两个接头端面紧密贴合密封垫，即可完成管路的连通，整个拆装过程单人即可操作，大幅降低了洁净管路日常维护、CIP清洗时的拆装工作量。

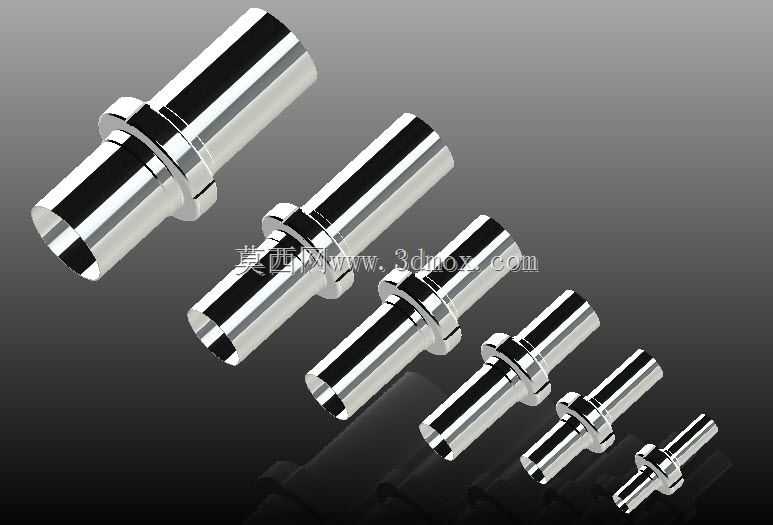

　　从结构设计细节来看，该系列接头做了全规格的尺寸梯度覆盖，不同通径的接头主体外径、凸台厚度、插入段长度都遵循统一的安装边界规范，同一通径规格的接头可实现完全互换，无需担心不同批次产品的适配问题。接头所有与介质接触的表面均做了镜面级抛光处理，表面粗糙度控制在Ra0.8以下，不存在凹陷、死角等易残留物料的结构，完全满足卫生级管路的清洁要求，不会出现介质积存滋生细菌的问题。外侧的活接螺母与接头凸台的接触位置做了圆角过渡处理，避免应力集中导致的螺母开裂或凸台变形，即使在频繁拆装的工况下，也能保证足够的结构强度。

　　在实际设备选型应用中，这类活接常被用在洁净流体管路需要频繁拆装的节点，比如制药设备的配料罐进出料口、灌装机的物料输送管路分段处、纯水设备的过滤单元连接位置，相比法兰连接它的结构更紧凑，占用的安装空间更小，相比卡箍连接它的连接锁紧力更均匀，在承受一定管路压力波动的工况下，不容易出现密封垫片偏移导致的渗漏问题。设计建模时，需要严格把控接头端面的平面度公差，若端面存在翘曲或凹凸不平，即使螺母锁紧力足够，也会出现密封面渗漏的问题；同时插入段的外径公差需要与适配管路的内径做匹配，过大会导致装配困难，过小则会出现焊接或卡压后连接强度不足的问题。另外，活接螺母的内螺纹行程需要做合理设计，既要保证锁紧时能提供足够的轴向压紧力让密封垫产生足够的压缩变形实现密封，也要避免行程过长导致螺母旋紧过度压坏密封垫，或是行程过短导致密封面压合不足出现渗漏。

　　从安装边界来看，该系列接头的轴向安装尺寸相比同通径的普通螺纹接头缩短了近三分之一，在布局紧凑的设备内部管路中，可以有效节省管路排布空间，降低管路弯折的应力集中风险。接头的限位凸台外径统一，同一通径对应的活接螺母可以通用，减少了备件储备的品类需求。在管路试压环节，这类接头在1.0MPa的静压下可保持无渗漏，完全满足常规洁净流体输送的压力要求，针对高温消毒的工况，只要匹配对应耐温等级的密封垫片，即可耐受120℃以上的高温蒸汽消毒，不会出现密封失效的问题。建模过程中，还需要注意接头所有过渡位置的圆角处理，尤其是介质接触侧的转角位置，不能存在直角结构，避免清洁时残留介质，同时圆角过渡也能降低流体通过时的阻力，减少管路内的压力损失。
