带金属嵌条的仿木纹握持式操作手柄结构

　　这类带内嵌金属条的仿木纹握持手柄，多应用在手动工装夹具、小型木工操作工具、便携检测设备的握持端，也可作为定制化厨用刀具、户外便携工具的握持部件，核心作用是为操作人员提供符合人体工学的握持受力面，同时通过内嵌的金属承力条承担操作过程中传递的扭矩与轴向拉力，避免木质或仿木基材在反复受力过程中出现开裂、形变问题。从实际使用场景来看，这类手柄常出现在需要频繁手动施力的操作工位，比如小型台钳的锁紧操作端、手动攻丝工具的握持段、定制款木工凿的握持部分，相比全金属手柄，仿木外层的握持摩擦力更大，冬季操作时不会出现金属材质的冰感问题，长时间握持的疲劳度更低，而内嵌的金属条则解决了纯木质构件抗剪、抗扭性能不足的缺陷，能适配更大的操作力区间。

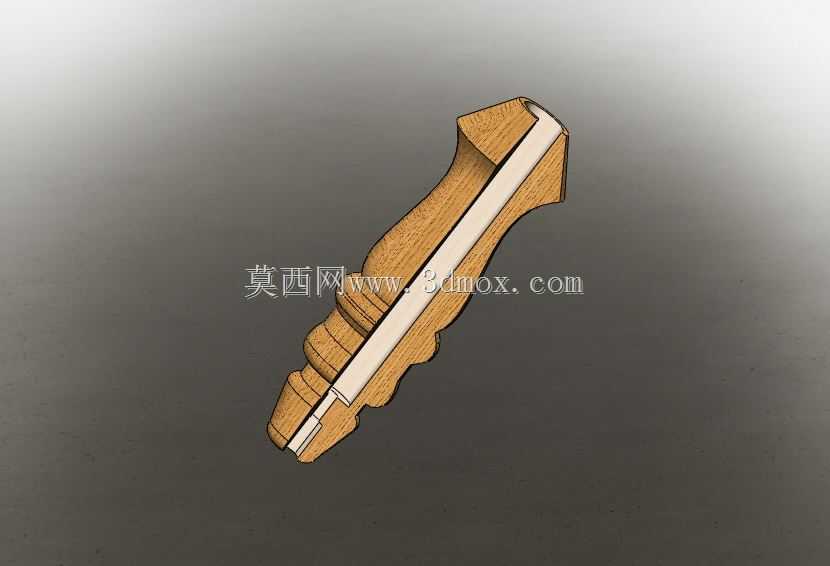

　　从结构设计思路来看，这款手柄的外形采用多段式收腰曲面设计，靠近操作端的位置做了三道环形凸起限位，握持时手指可自然卡在凸起间隙内，避免施力过程中手向操作端滑移，尾端做了加宽的挡边结构，当操作人员施加向前的推力时，掌根位置可被挡边承托，不会出现手从尾端滑脱的问题。内嵌的金属承力条沿手柄轴向通长布置，截面为矩形，嵌入手柄基材的深度达到基材厚度的三分之二，金属条两端分别延伸至手柄的安装端与尾端，安装端的金属条预留了与工作部件连接的装配位，可通过销接、铆接或者螺纹连接的方式与前端工作构件固定，尾端的金属条做了收边处理，完全嵌入基材内部，不会出现金属边缘外露划手的问题。

　　从安装边界与尺寸适配角度来看，这类手柄的安装端直径通常控制在18-22mm区间，可适配市面上多数手动工具、工装夹具的操作杆连接尺寸，金属嵌条上的连接孔位中心距手柄安装端面的距离为8mm，装配时不需要对原有工具的连接端做过多改造，直接将手柄安装端套入工作杆后，在对应孔位打入固定销即可完成装配。手柄整体的握持段长度控制在110-120mm区间，可适配成年男性手掌的平均握持宽度，最粗位置的直径为32mm，最细的收腰位置直径为24mm，握持时手指可完全环握住手柄，不会出现握持过松或者过紧的问题。

　　在实际选型应用中，这类手柄需要根据前端工作部件的最大操作力来确认内嵌金属条的材质，若应用在需要大扭矩锁紧的工装场景，金属条可选用45号钢调质处理，抗扭强度可达到40N·m以上，完全满足手动操作的受力需求；若应用在便携户外工具场景，金属条可选用6061铝合金材质，在保证承力性能的同时降低整体重量，手柄外层的仿木材质可选用电木或者强化复合木，耐磨性能优于天然木材，在反复握持摩擦的工况下不会出现表面起刺、掉渣的问题，表面的木纹纹理可进一步提升握持摩擦力，即使手上沾有少量切削液或者木屑，也能保持足够的握持阻力，不会出现打滑问题。

　　从结构可靠性角度来看，这种内嵌金属条的结构相比传统的纯木手柄、外包塑料手柄，使用寿命可提升3倍以上，传统纯木手柄在反复承受交变扭矩的情况下，通常3-6个月就会在安装孔位置出现开裂问题，而内嵌通长金属条的结构，所有的连接受力都由金属条承担，外层的仿木基材只承担握持接触的功能，不会直接承受连接位置的集中应力，从根源上避免了安装位置开裂的问题。同时手柄的曲面外形在建模时做了连续的圆角过渡，所有曲面的圆角半径都不小于2mm，没有尖锐的棱角，握持时不会出现局部压强过大硌手的问题，表面的仿木纹理做了哑光处理，不会因为光线反射晃眼，适合长时间操作的工位使用。
