车床床身旋转线性运动索引机构三维设计

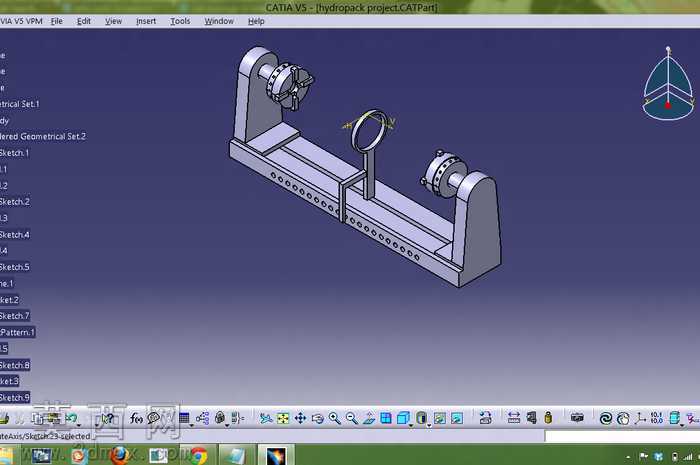

本作品为车床床身配套的旋转与线性运动索引机构三维模型，采用CATIA软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原。模型整体采用金属材质渲染，床身底座部分赋予灰铸铁材质效果，通过调整材质粗糙度、反光度参数，还原铸铁件哑光、略带颗粒感的真实表面质感；两端主轴支座、中间环形定位支架、滑动托架等运动部件赋予45号钢材质效果，适当提高材质反光强度，体现机加工零件表面的光洁质感，各连接螺栓、定位销等标准件也单独赋予镀锌件材质，通过细微的色彩差异区分不同功能的零部件，提升模型的视觉辨识度。结构设计上，模型完整呈现了索引机构的核心组成：底部为带等距定位孔的长条形床身导轨基座，基座两端设置带主轴安装位的立式支座，左侧支座集成三爪卡盘装夹结构，用于夹持待加工工件并输出旋转动力，右侧支座设置从动顶针结构，配合左侧卡盘实现工件的同轴装夹固定；导轨基座上设置可沿线性方向滑动的调节托架，托架上安装环形定位索引环，索引环可绕自身轴线旋转，同时可随托架沿床身导轨做线性位移，通过基座上的等距定位孔可实现托架位置的快速锁定，满足不同长度工件的加工索引需求。设计思路围绕车床作业中工件旋转进给与刀具线性进给的协同索引需求展开，在建模初期先完成整体布局草图绘制，确定两端支座的中心高、导轨的跨距、索引环的内径等核心参数，再采用自顶向下的建模方式依次生成各零部件，装配过程中对旋转副、滑动副添加了合理的约束关系，可直观演示机构的运动逻辑：左侧卡盘带动工件做旋转主运动，滑动托架带动索引环沿床身做线性进给运动，索引环可对加工位置进行精准定位，清晰展现车床加工中旋转与线性运动的索引传动机制，模型各零部件无干涉、无缺失，可用于机床结构教学、机构运动演示、相关零部件的二次设计参考。
