高刚度冶金轧机设备三维结构设计

项目分类:机床 发布时间:2014-04-07 ID:43219
  • 高刚度冶金轧机设备三维结构设计
  • 高刚度冶金轧机设备三维结构设计
  • 高刚度冶金轧机设备三维结构设计
  • 高刚度冶金轧机设备三维结构设计

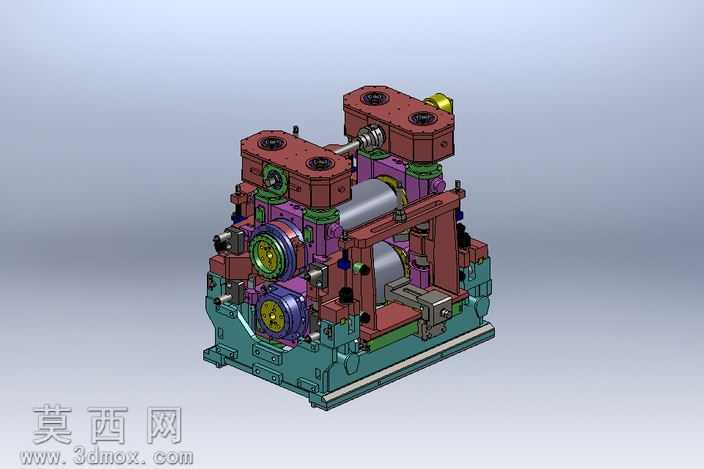

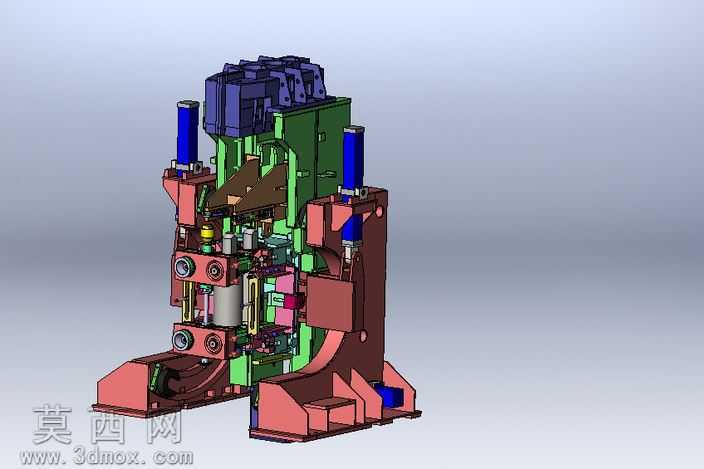

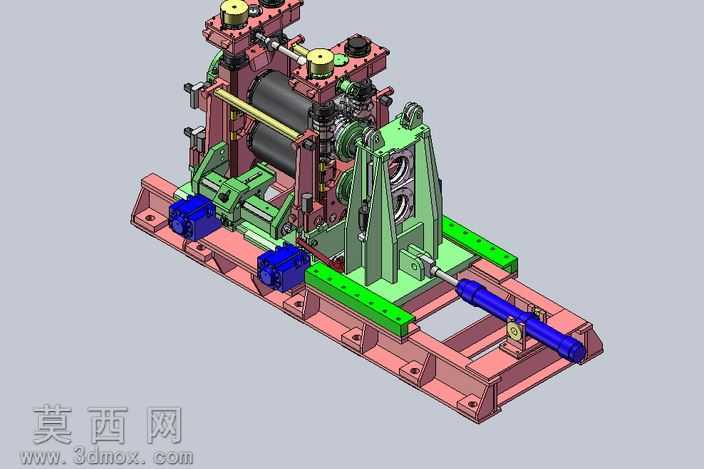

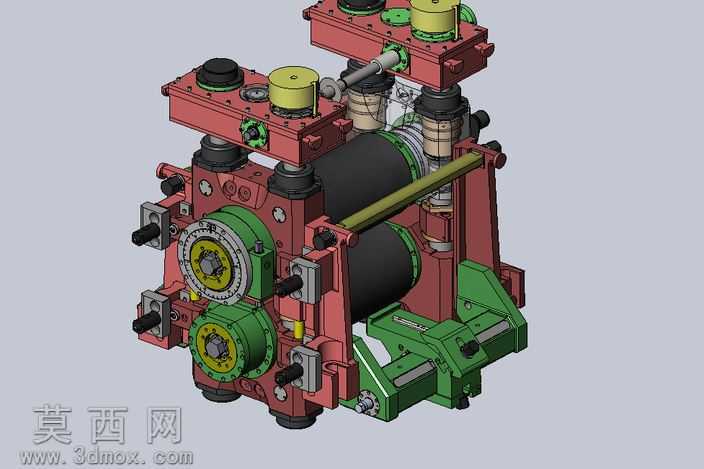

本作品为高刚度轧机的全参数化三维结构模型,建模过程严格遵循重型冶金轧制设备的设计规范,对设备各组成部件进行了1:1等比例还原,完整呈现了高刚度轧机的内部装配逻辑与外部结构特征。建模阶段优先搭建整机的基准骨架,以轧机的轧制中心线为核心定位基准,依次完成机架装配、辊系装配、压下机构、导向装置、传动连接部件的独立建模,所有零件间的装配约束完全匹配实际设备的装配公差要求,不存在干涉错位问题,可直接用于装配模拟、运动仿真与结构校核场景。材质渲染阶段针对不同部件的实际用材进行了区分设置:主体牌坊机架采用铸钢材质,渲染时还原铸钢件厚重的哑光金属质感,表面添加细微的铸造肌理与氧化色泽,凸显重型设备的结构强度属性;压下油缸部件采用镀铬亮面金属材质,还原液压元件的精加工表面特征;辊系部件区分工作辊、支撑辊的材质差异,工作辊表面设置高硬度淬火层的细腻金属质感,支撑辊则呈现锻钢件的厚重质感;管线、密封件等辅助部件分别设置橡胶、工程塑料等对应材质,不同材质间的色彩区分清晰,既方便快速识别各功能模块,也让整体渲染效果更贴近真实设备的视觉表现。结构设计上重点突出高刚度特性,采用了短应力线的结构布局,优化了机架的受力传递路径,压下机构对称布置在机架两侧,配合高精度导向装置抵消轧制过程中的偏载力,辊系采用多辊组合排布形式,保障轧制过程中的辊缝稳定性,可满足高精度金属轧制的工况需求。各功能模块均做了独立的结构细化:压下装置的蜗轮蜗杆传动副、油缸的密封沟槽、机架的连接螺栓孔、辊系的轴承装配位、导向滑板的调节结构都做了完整的细节还原,没有对复杂结构做不合理的简化,能够清晰展现高刚度轧机的工作原理,可用于机械设计教学、设备方案展示、结构优化分析等场景。
