可多向拼接的注塑级模块化承载支架

　　这套模块化承载结构的设计初衷，是解决小型功能单元在产线、集成设备内部的快速排布与固定需求，目前的结构方案已经完成功能验证阶段的构型设计，后续需要针对注塑工艺的成型要求做细节优化，比如调整拔模斜度、优化壁厚均匀性、规避厚壁缩痕风险、调整卡扣位置的进胶点布局，确保量产时的成型良率。

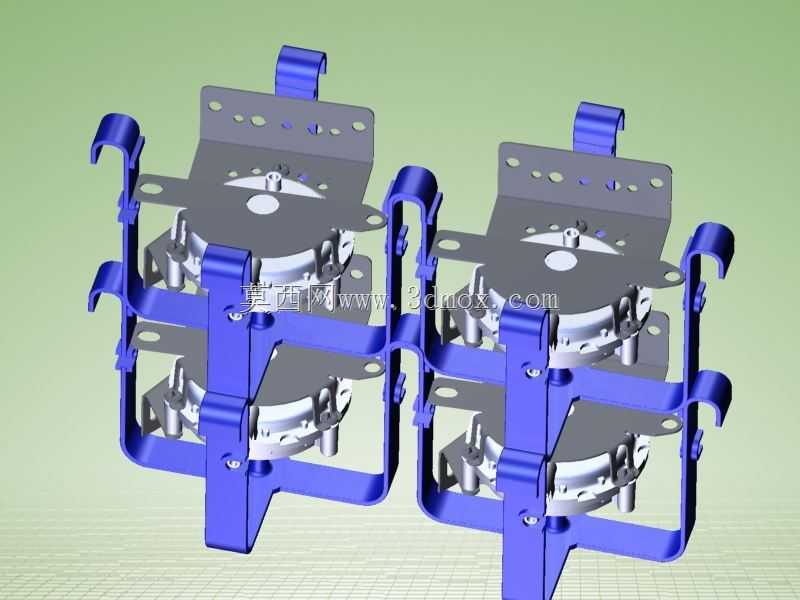

　　从实际应用场景来看，这类结构可以用在小型电气元件的集成安装工位、小型气动阀组的排布支架、检测工位的传感器组固定架，甚至是小型实验设备内部的功能模块承载，因为它支持垂直和水平两个方向的自由拼接，使用者可以根据实际的安装空间、需要承载的单元数量，灵活组合出不同长度、不同层数的承载框架，不需要针对每个排布场景单独设计定制支架，能大幅缩短非标设备的设计周期，减少零散加工件的种类，降低备件库存的压力。

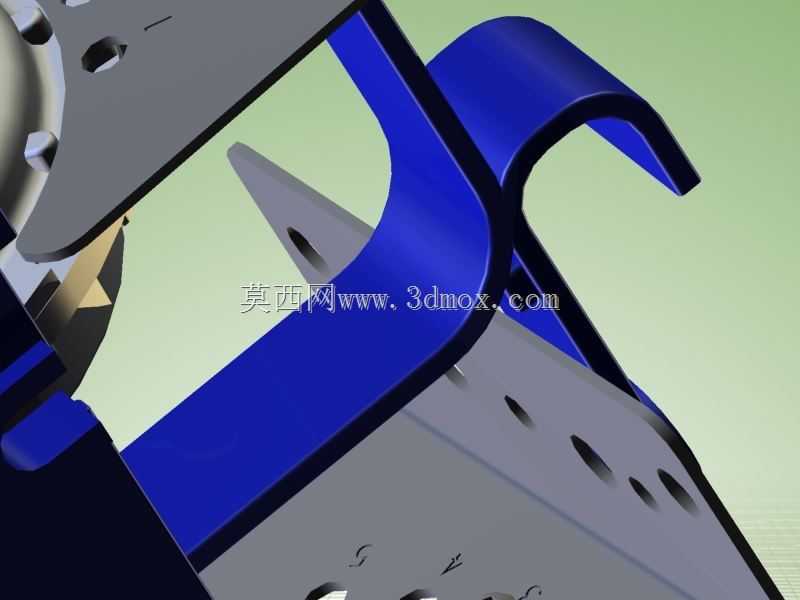

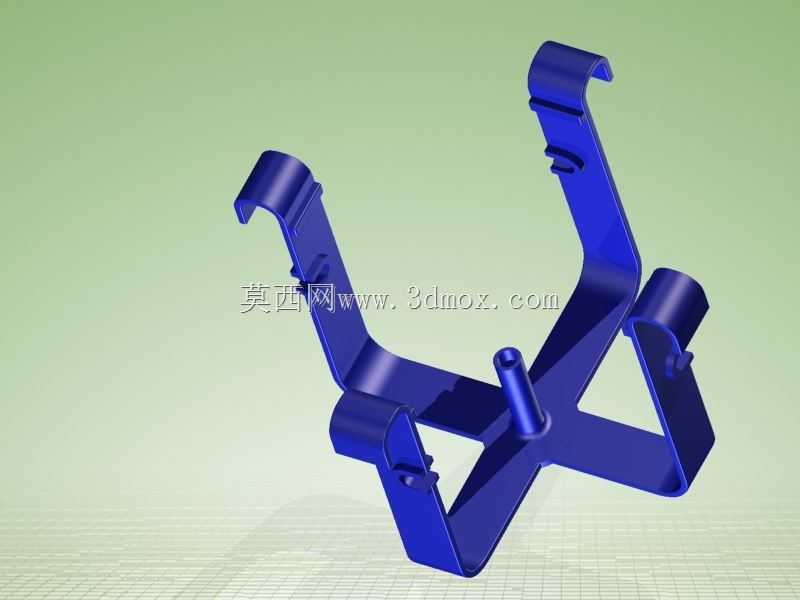

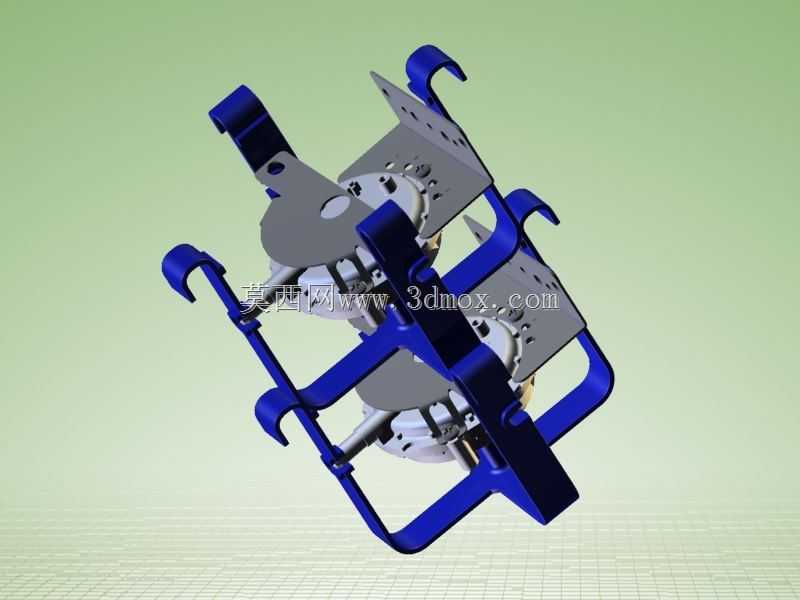

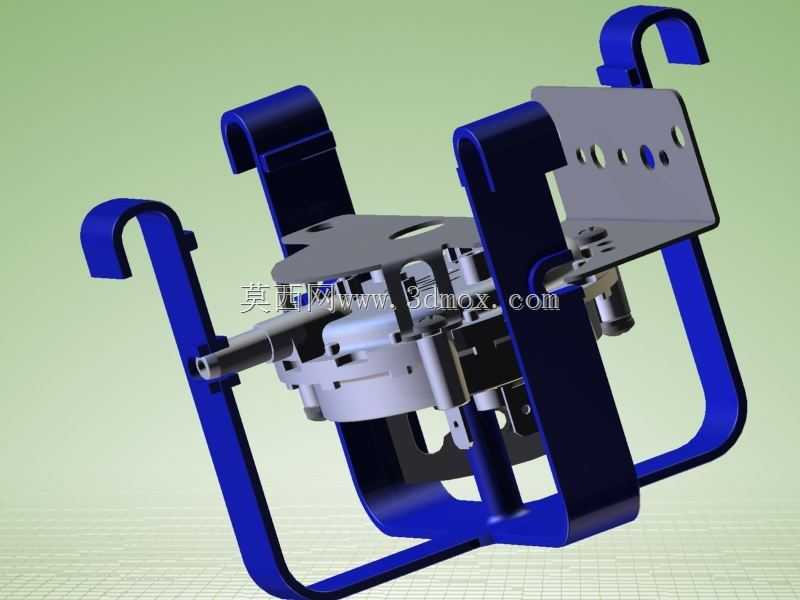

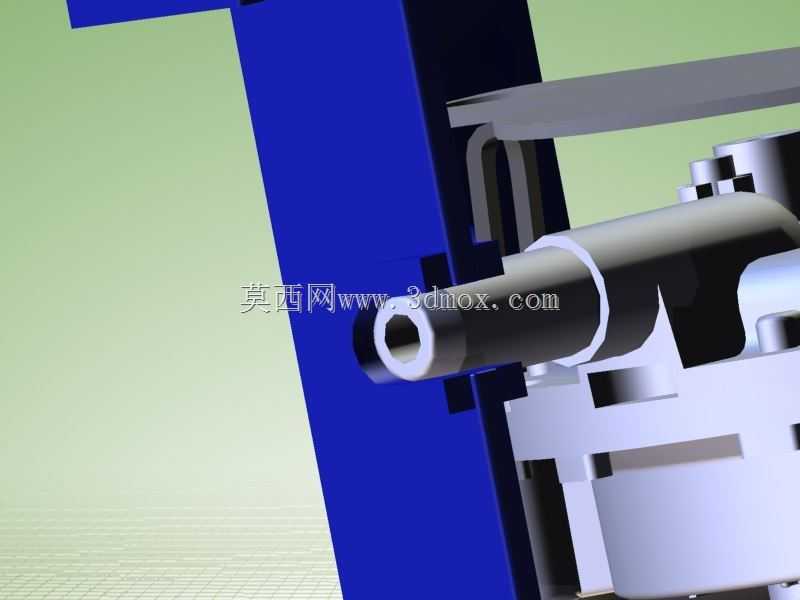

　　结构的功能特性上，框架主体采用弯折式的钣金+注塑包胶的复合构型思路？不对，看结构的蓝色部分是注塑成型的框架主体，灰色部分是金属冲压的承载安装板，安装板上预留了多组不同间距的安装孔，适配不同尺寸的圆形功能元件的固定，比如直径在40-60mm区间的小型电机、阀件、传感单元都可以直接通过孔位锁付固定，不需要额外打孔。框架侧边的卡扣结构是实现拼接的核心，垂直方向的拼接通过上下端的挂钩式卡扣实现，卡接后预留了0.2mm的装配间隙，方便拆装，同时卡扣的咬合深度设计为3mm，确保拼接后整体框架的侧向刚度满足承载要求，不会在设备运行振动时出现松脱；水平方向的拼接通过侧边的定位柱+卡扣配合实现，定位柱先做导向定位，再通过侧边的弹性卡扣锁止，拼接后的相邻框架平面度误差可以控制在0.1mm以内，保证上层安装板的平齐度。

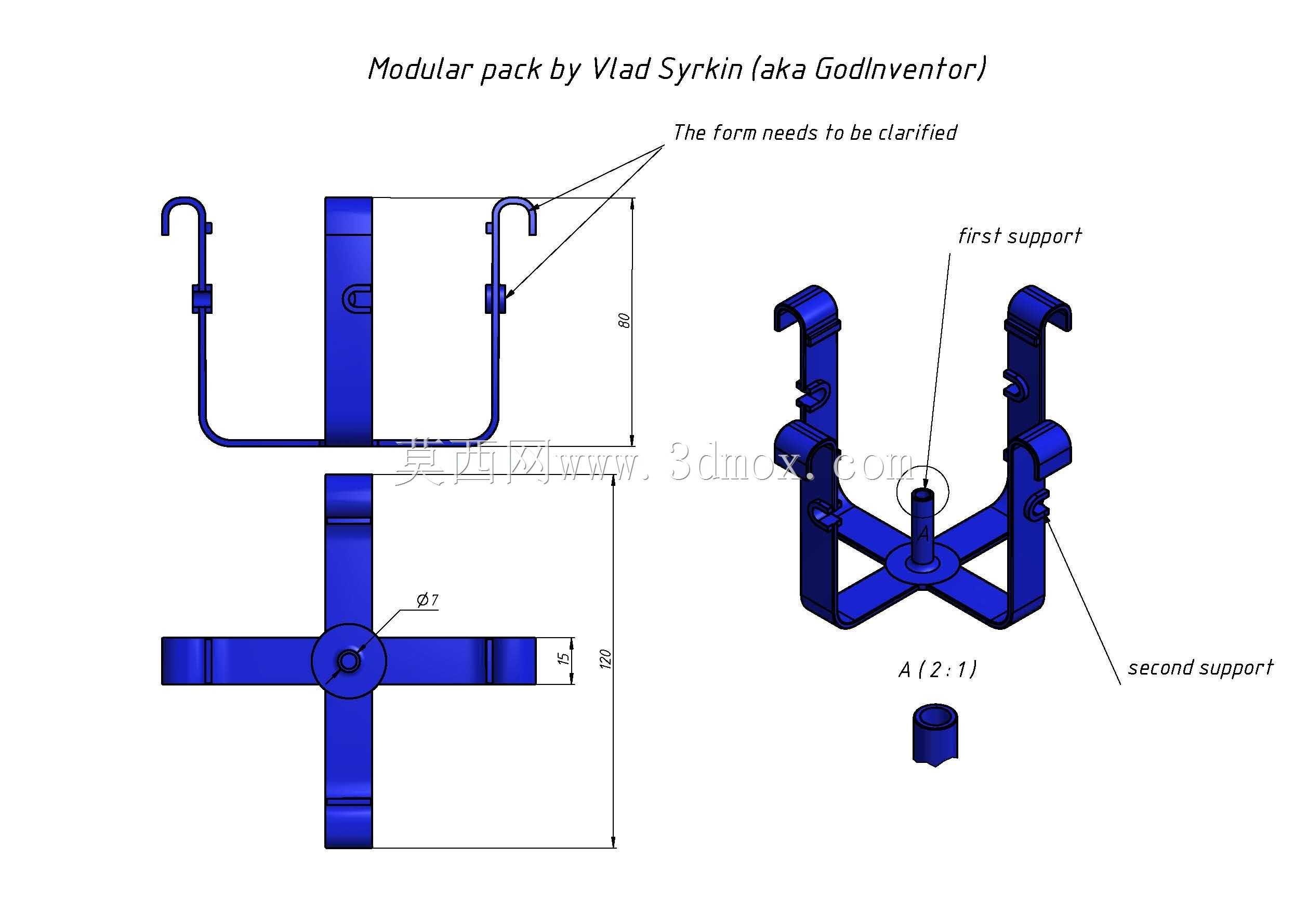

　　安装边界方面，单个模块的整体宽度控制在120mm，高度为150mm，深度为80mm，单个模块可以承载两层功能元件，每层的承载净空间高度为60mm，足够容纳常规的小型功能件，安装时可以通过框架顶部的挂扣直接固定在设备内部的C型铝型材导轨上，也可以通过框架底部的安装孔锁付在设备安装平板上，两种安装方式不需要额外增加转接件，适配大部分非标设备的内部安装条件。

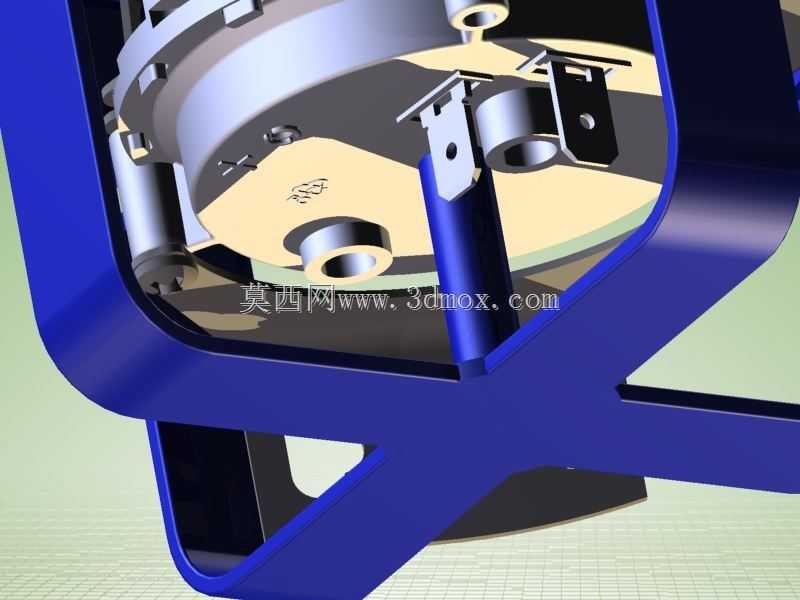

　　设计过程中重点考虑了拆装的便捷性，所有拼接位置都不需要额外的螺丝紧固件，完全通过结构本身的弹性卡扣实现连接，现场组装时不需要专用工具，徒手就可以完成模块的拼接与拆分，后期维护时如果某个功能单元出现故障，只需要拆下对应的单个模块即可，不需要拆解整个承载框架，能大幅缩短设备的维护停机时间。同时框架的镂空结构设计，一方面是为了减少注塑材料的用量，降低单件成本，另一方面是为了给承载的功能元件留出散热空间，避免功能元件工作时产生的热量在封闭框架内积聚，影响元件的使用寿命。

　　针对注塑工艺的优化方向，目前的结构在转角位置还存在少量壁厚突变的区域，后续需要做均匀壁厚过渡，把所有转角的内R角调整到不小于0.5mm，外R角对应调整，减少应力集中的同时，避免注塑时出现填充不足或者缩痕的问题；卡扣位置的进胶点需要设置在卡扣的非配合面，避免进胶点残留的浇口影响卡扣的装配精度；另外框架上的加强筋位置，需要把筋的厚度控制在主体壁厚的0.6倍以内，避免筋位背面出现缩印，影响外观和装配精度。

　　从结构刚度的验证来看，单个模块在单侧承载1kg重量的情况下，框架的最大变形量不超过0.05mm，完全满足小型功能元件的承载刚度要求，拼接成4层2列的组合框架时，整体的侧向晃动量不超过0.1mm，在设备常规的振动工况下不会出现共振问题，因为框架本身的固有频率避开了一般工业设备10-50Hz的常规振动区间，不会因为设备运行的振动导致结构松脱或者元件损坏。
