HEA型钢剖面参数化三维结构设计

　　在厂房承重梁、设备机架、大跨度支撑结构的选型与三维建模工作中，HEA系列欧标H型钢是高频应用的结构型材，这类型材的剖面结构直接决定了截面惯性矩、抗弯模量、单位重量等核心力学参数，是结构设计阶段必须精准还原的基础构件。做这类型材的三维建模，不能只做外观的拉伸成型，核心是要把剖面的每一处尺寸边界、圆角过渡、翼缘与腹板的连接细节做准，因为后续做有限元受力分析、装配干涉检查、下料尺寸统计的时候，这些细节的偏差会直接导致计算结果失真，甚至给后续生产施工带来尺寸匹配问题。

　　从实际工程应用场景来看，HEA型钢常被用在自动化生产线的主框架搭建、重型设备的底座支撑、工业厂房的屋面檩条与承重横梁、起重设备的行走梁结构中，不同场景下对型材的安装边界要求差异很大：比如做设备机架的时候，需要在翼缘表面预留螺纹安装孔的位置，这就要求模型里翼缘的厚度、平面度区域必须和实际型材参数一致，否则孔位打穿或者螺纹深度不够的问题在装配阶段才暴露，会造成型材报废返工；做厂房横梁的时候，两端的连接节点需要和连接板、高强螺栓做配合，剖面的腹板高度、翼缘宽度的尺寸公差带要在模型里预留好安装间隙，避免现场安装时出现连接板卡不进、螺栓孔对不齐的情况。

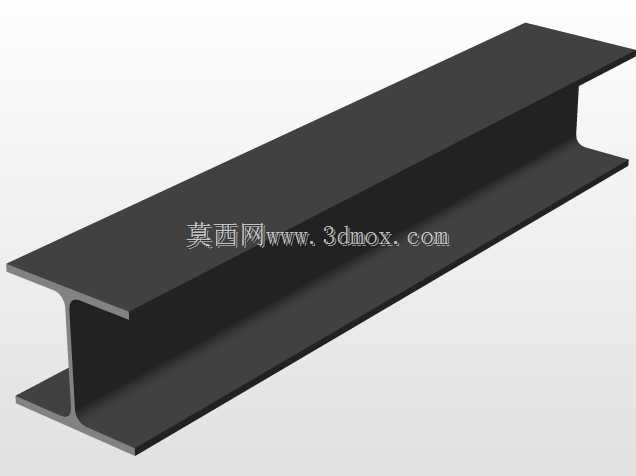

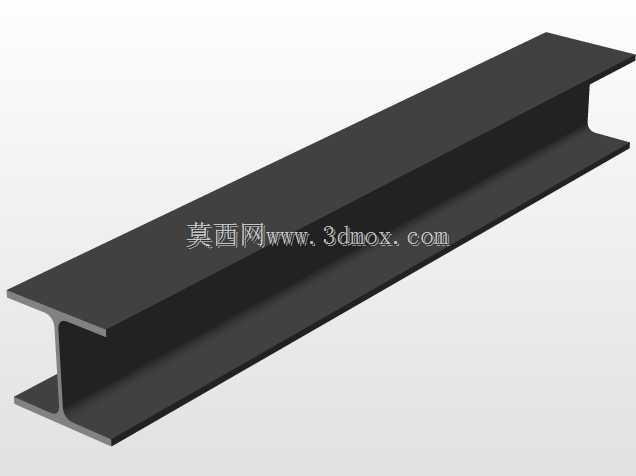

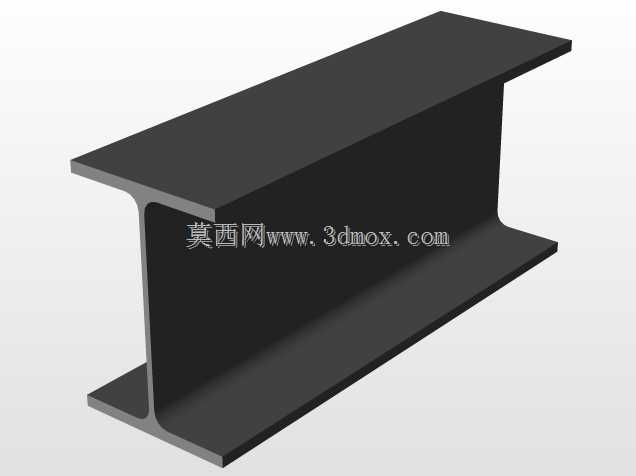

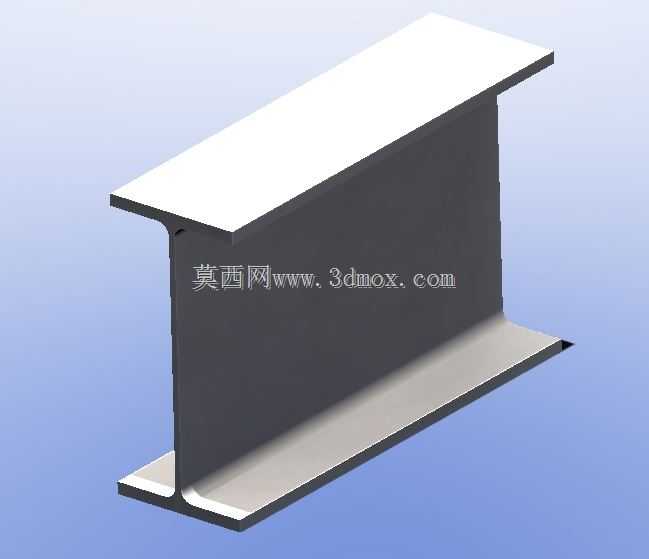

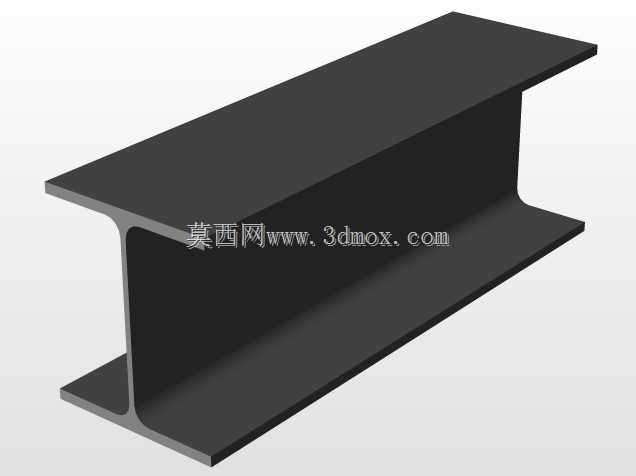

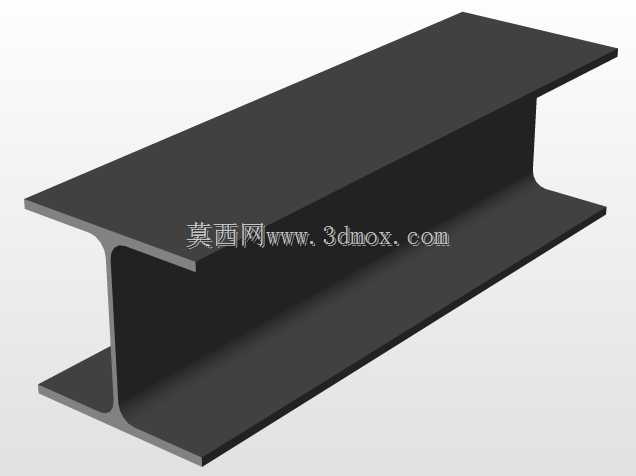

　　设计这个剖面模型的时候，首先要梳理清楚HEA型钢的截面构成逻辑：上下平行的翼缘板与垂直居中的腹板通过圆弧过渡连接，翼缘的内外侧并非完全平行，内侧带有固定的斜度，这个斜度是很多新手建模容易忽略的点，要是做成完全等厚的翼缘，不仅和实际型材的轧制工艺不符，后续算截面重量、受力参数的时候都会出现偏差。建模过程中要先以毫米为单位搭建剖面草图，把腹板的高度、厚度，翼缘的宽度、厚度，还有翼缘与腹板连接的内圆角、外圆角参数全部按标准值约束，草图完全定义之后再沿长度方向做拉伸，同时要把设计表嵌入到模型特征里，不同规格的HEA型材可以通过参数表直接切换，不用重复绘制剖面，能大幅提升结构设计阶段的选型效率。

　　从安装边界的角度来说，这个剖面模型还原了型材所有的配合基准面：翼缘的外侧平面是安装导轨、设备安装板、连接板的基准面，腹板的侧面是焊接加强筋、连接角码的基准面，模型里所有的过渡圆角都和实际轧制型材的R角一致，不会出现直角过渡导致的应力集中仿真误差。很多设计人员在做整机结构建模的时候，习惯用简化的矩形块代替型钢剖面，看似提高了建模速度，实则在后续做工程图导出、物料统计、受力分析的时候，需要反复修正构件的重量、惯性矩参数，反而拉低了整体设计效率，精准的参数化剖面模型可以直接调用，装配的时候只需要选定长度规格，就能直接匹配对应的连接构件尺寸，不用反复核对截面参数。

　　另外在做焊接结构设计的时候，HEA型材的剖面细节直接决定了焊脚尺寸的设定、焊接坡口的开设位置，比如翼缘和腹板连接的圆角区域，是不能布置焊缝的，模型里把这个过渡区域做出来，就能在设计阶段提前规划焊缝位置，避免出现焊缝布置在圆角应力集中区的问题，提升整体结构的疲劳强度。对于做设备改造、旧机架升级的场景，精准的剖面模型还能直接用来做现场测绘的比对基准，把现场实测的截面尺寸和模型参数做对照，就能快速判断现有型材的规格，不用反复查手册核对参数，减少现场测绘的工作量。
