带螺栓紧固结构的刚性联轴法兰

　　在各类工业传动系统的轴系布局中，这类带周向螺栓紧固的联轴法兰是实现两段独立轴体刚性对接的核心部件，常见于冶金输送辊道、中小型水泵机组、机床主轴传动段、轻工包装设备的动力输出端等需要精准传递扭矩、保证轴系同轴度的场景。区别于弹性联轴器具备缓冲吸振的特性，这类刚性联轴法兰更适用于传动载荷平稳、轴系对中精度有安装保障的工况，能在高转速、大扭矩传递过程中保持极小的传动间隙，避免动力传输过程中的滞后损耗。

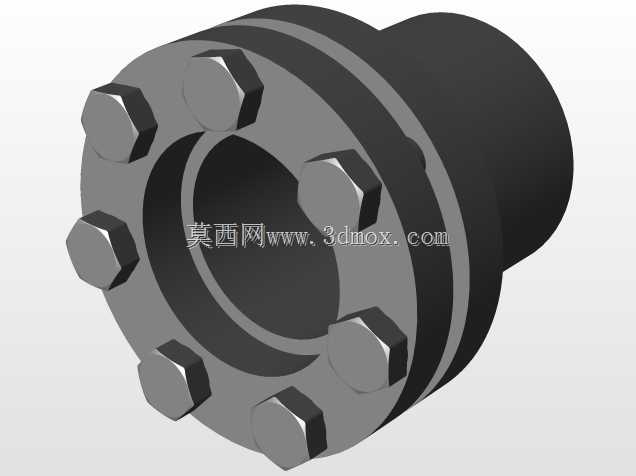

　　从结构设计逻辑来看，该法兰采用分体对接式结构，一端为带内孔的轴套段，可通过过盈配合或者平键连接与主动/从动轴实现周向固定，轴套段的长度设计充分考虑了轴头插入后的接触面积，避免短轴套配合导致的轴系悬臂应力集中；另一端为带均布螺栓孔的法兰盘，周向均匀排布的8组六角头螺栓，在安装时通过定扭矩扳手按对角顺序紧固，让两个对接法兰端面产生足够的正压力，依靠端面摩擦力与螺栓的抗剪能力共同承担传动过程中的扭矩载荷，法兰盘的止口设计在对接时可实现快速定位，无需反复调整同轴度就能保证两段轴的对中精度，大幅降低现场安装的调试难度。

　　设计过程中需要重点考量几个核心边界：首先是法兰盘的外径尺寸，要匹配螺栓的排布间距，保证螺栓孔与法兰外圆、中心轴孔之间留有足够的壁厚，避免紧固过程中或者过载传动时出现法兰盘开裂的问题；其次是螺栓的规格选型，要根据所需传递的额定扭矩计算单根螺栓的预紧力与抗剪强度，确保在额定载荷下螺栓不会出现塑性变形或者剪切断裂；另外轴套内孔的公差配合选择也十分关键，与轴头采用H7/k6的过渡配合时，既能保证装配时的顺畅度，又能避免运行过程中轴与轴套之间出现相对窜动。

　　在实际安装使用时，需要先将两个半法兰分别固定在待对接的两段轴头上，确认轴头插入轴套的深度达到设计值，键与键槽的配合无卡滞，之后清理法兰对接端面的毛刺与杂物，将止口对位贴合后穿入螺栓，按照对角分步紧固的原则逐步加载螺栓预紧力，避免单颗螺栓一次拧紧导致法兰端面偏斜、轴系对中超差。日常运维中，这类刚性联轴法兰不需要频繁拆解维护，仅需在设备定检时核查螺栓的预紧力是否出现衰减，观察法兰对接面是否存在异常错位即可，相较于弹性联轴器需要定期更换弹性元件，这类结构的全生命周期维护成本更低，传动可靠性更强。

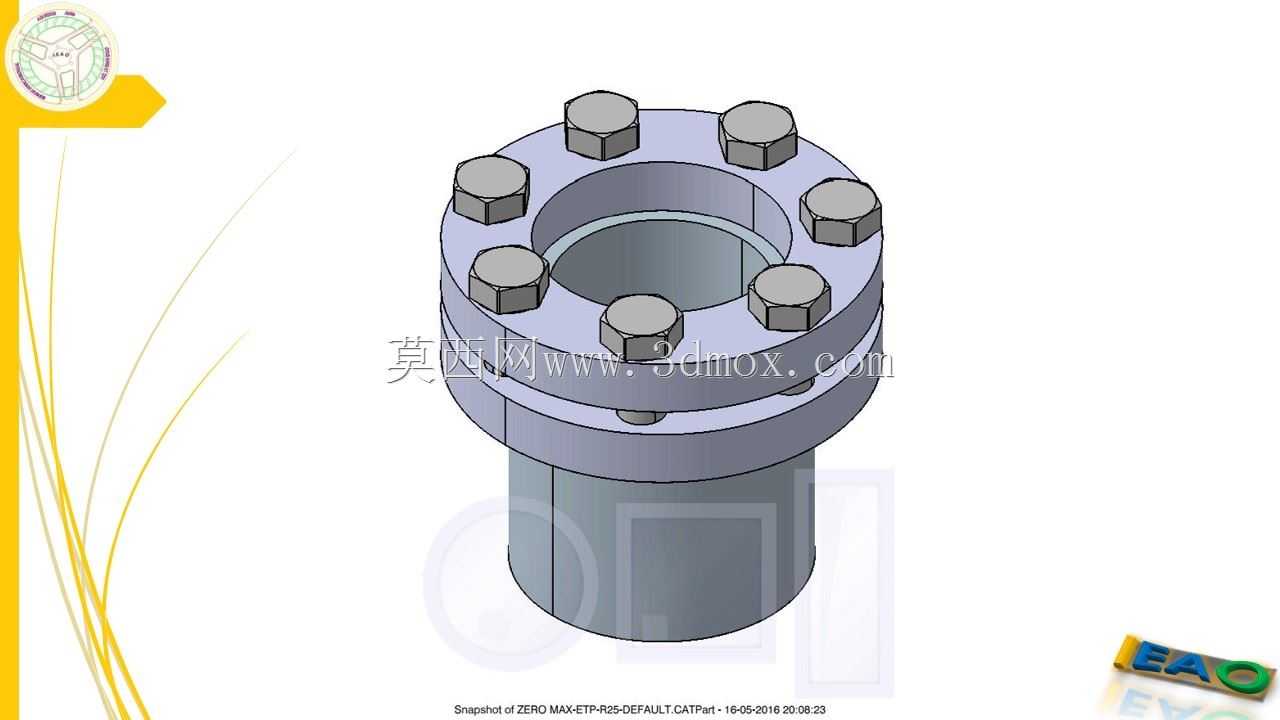

　　从建模逻辑来看，构建该三维模型时需要先确定轴系的额定轴径，以此推导轴套内孔、轴套外径的基础尺寸，再根据传递扭矩确定法兰盘直径、螺栓数量与规格，通过圆周阵列完成螺栓孔与螺栓组件的排布，同时要在法兰盘与轴套的衔接位置设计合理的过渡圆角，降低应力集中系数，模型的各配合面需要标注明确的形位公差，比如法兰端面对轴孔轴线的端面跳动公差、螺栓孔的位置度公差，这些公差要求直接决定了零件加工完成后的实际装配精度与传动表现。
