Lewmar40毫米单块贝克特块帆船索具结构

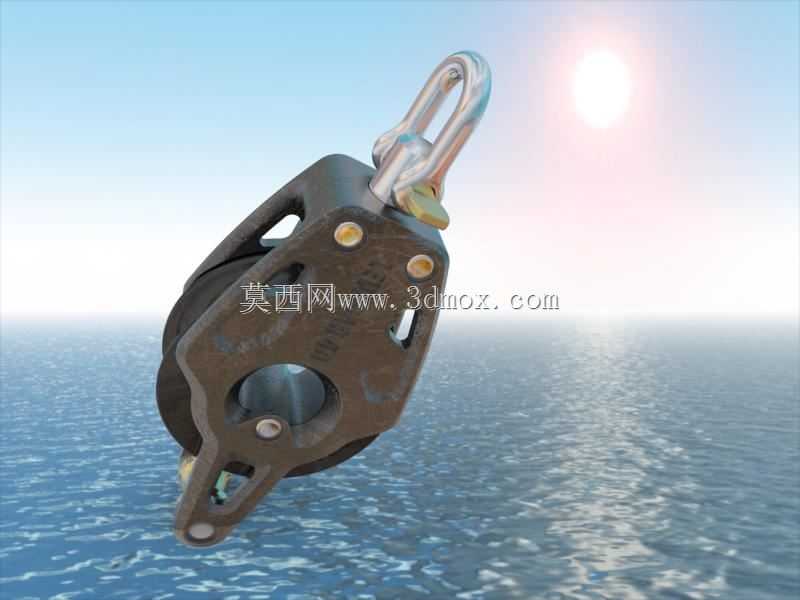

　　这款40毫米规格的单块带贝克特结构滑轮，核心应用场景集中在中小型帆船的甲板索具系统，同时也可适配小型作业艇、休闲游艇的帆装操控、绳索导向与负载传递环节，在近岸航行、赛事竞技类帆船的操控体系中，这类手持级负载滑轮是帆索调整、缭绳导向的核心受力部件。从实际使用工况来看，这类滑轮常年暴露在高盐雾、高湿度的海洋环境中，同时会频繁遭遇海水浸泡、沙粒嵌入、动态冲击载荷等复杂工况，因此设计阶段就围绕耐候性、负载冗余、维护便捷性做了针对性的结构优化。

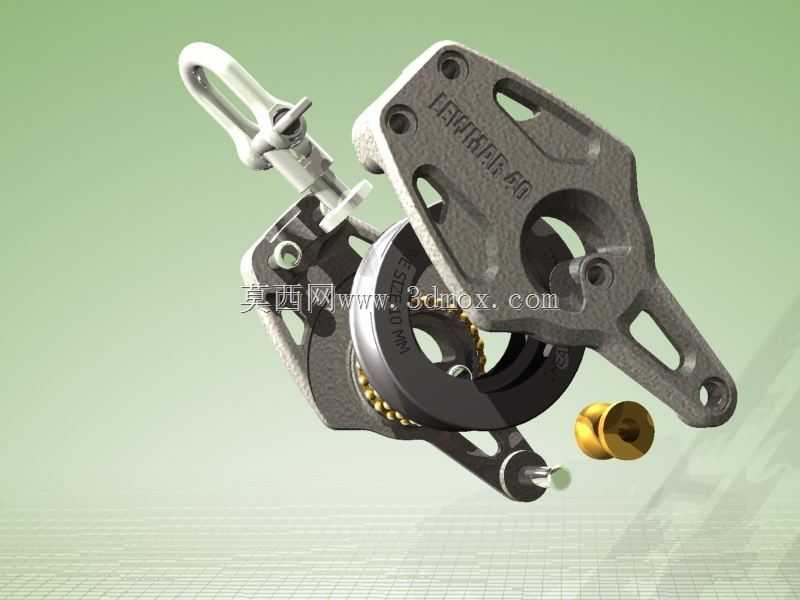

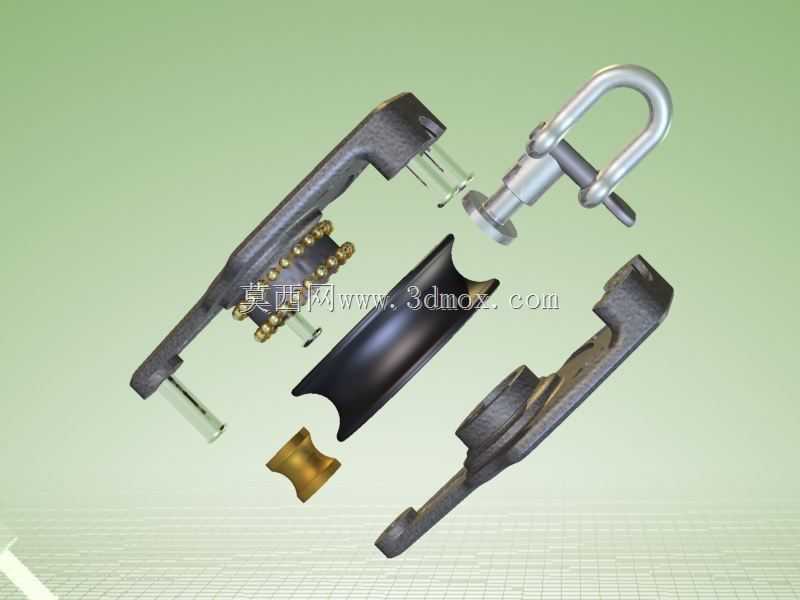

　　从功能特性层面拆解，这款滑轮采用MRT金属更换技术的核心结构，中心座圈与滚珠组件全部采用不锈钢材质加工，相比传统塑料衬套滑轮，不锈钢摩擦副的抗挤压能力、耐磨寿命提升数倍，能够在长期动态负载下保持稳定的转动阻尼，不会出现衬套磨损后滑轮卡滞、绳索偏磨的问题。滑轮的主体承载框架采用长纤维增强复合材料模压成型，材料本身具备极高的比强度，在保证整体重量轻量化的同时，框架的抗冲击强度、抗形变能力完全匹配额定负载下的受力需求，即使遭遇突发的阵风冲击、帆索瞬间过载，框架也不会出现脆性开裂或者塑性形变。开放式的框架结构是针对海洋使用场景的专门设计，航行过程中溅入的海水、附着的沙粒可以顺着框架的镂空缺口自然排出，不需要拆解滑轮就能完成日常冲洗维护，避免沙粒卡在滚珠槽或者绳轮缝隙中加剧磨损，大幅降低了日常运维的工作量。

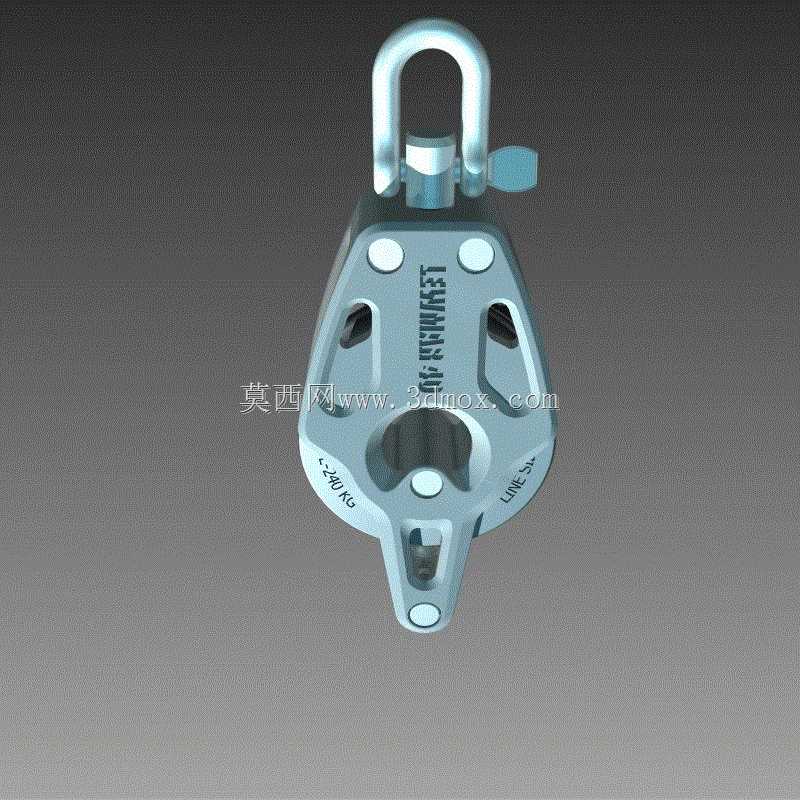

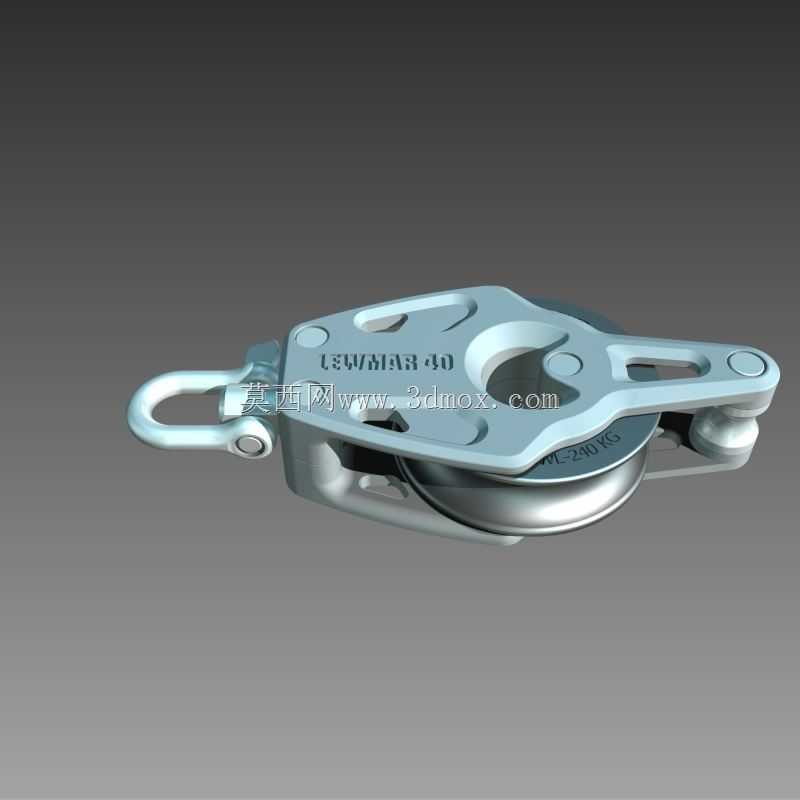

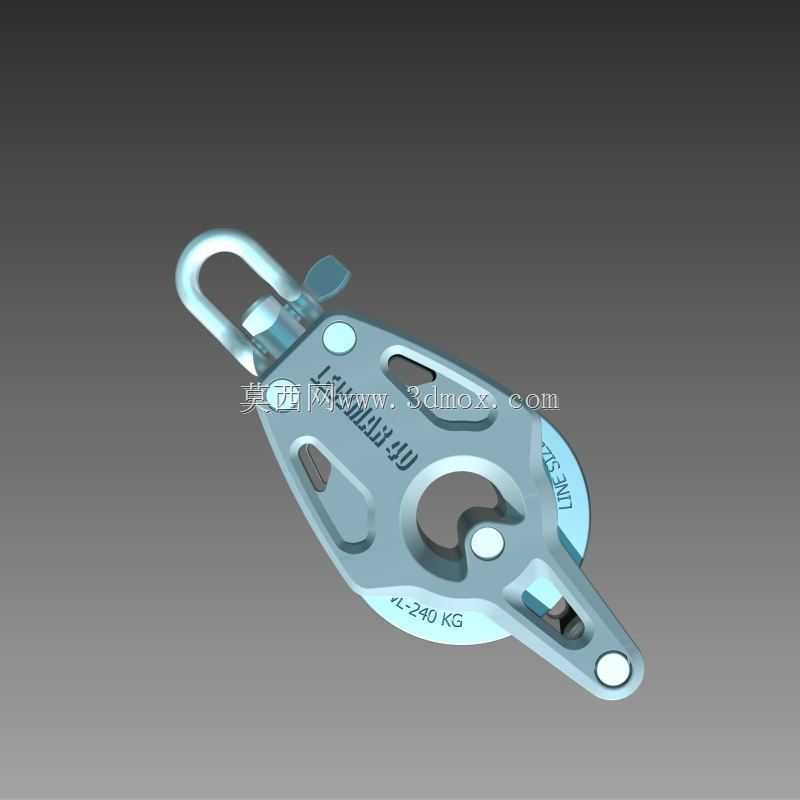

　　结构设计思路上，这款滑轮的绳轮采用圆弧型绳槽设计，绳槽的曲率半径匹配常用直径的化纤帆索，能够保证绳索在槽内均匀受力，避免绳索出现局部应力集中导致的断丝、起毛问题，延长帆索的使用寿命。顶部的卸扣连接端采用万向转动结构，能够跟随绳索的牵拉角度自动调整姿态，不会因为索具角度偏斜出现侧向受力，保证滑轮始终处于最优的受力轴线方向，减少额外的摩擦损耗。尾部集成的贝克特结构也就是固定绳耳，可以直接固定绳索的一端，实现单滑轮的省力索系布置，不需要额外加装连接卸扣，减少了索具系统的连接节点，也就降低了节点松动、脱落的风险，同时也减轻了整套索具的整体重量。

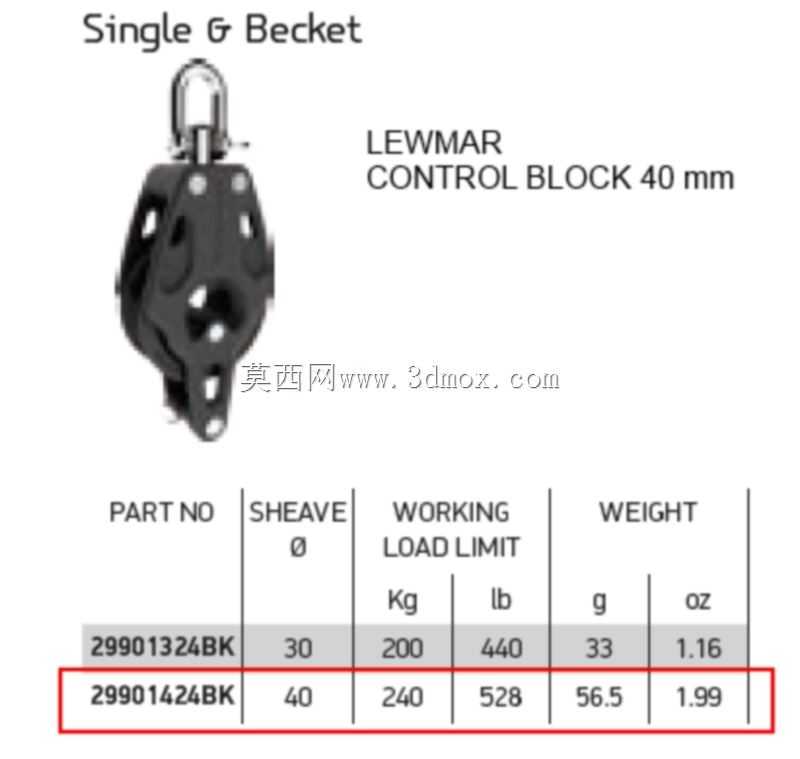

　　从安装边界与尺寸参数来看，这款滑轮的主体宽度、绳轮直径为40毫米，适配的绳索直径范围覆盖常规帆船缭绳、控帆索的常用尺寸，顶部卸扣的连接孔径适配标准船用卸扣的销钉直径，不需要额外定制连接件就能直接接入现有索具系统。整体重量控制在手持操作的舒适区间，船员在甲板上进行单手调索、临时挂接操作时不会有明显的负重感，同时整体结构没有突出的尖锐棱角，即使在颠簸的甲板上操作也不会刮擦船体或者划伤船员。在负载传递路径的设计上，从顶部卸扣传入的拉力会通过两侧的框架侧板均匀传递到中心转轴，再通过绳轮分散到绳索上，整个受力路径没有应力集中的薄弱截面，每个连接点的强度都做了1.5倍以上的负载冗余，即使在动态冲击载荷下也能保证结构完整性。另外，框架上的固定铆钉全部采用不锈钢材质，和复合材料框架之间不会出现电化学反应，长期在盐雾环境下使用也不会出现铆钉锈蚀、框架胀裂的问题，绳轮的转动间隙经过精确控制，既不会因为间隙过大出现绳索夹入轮边的问题，也不会因为间隙过小在低温环境下出现转动卡滞的情况，能够在不同海域、不同气候条件下保持稳定的工作状态。
