八木60DB增益横向通讯天线结构设计

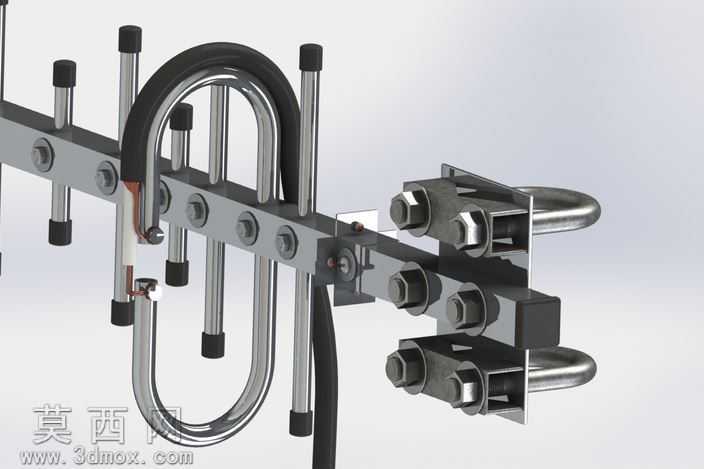

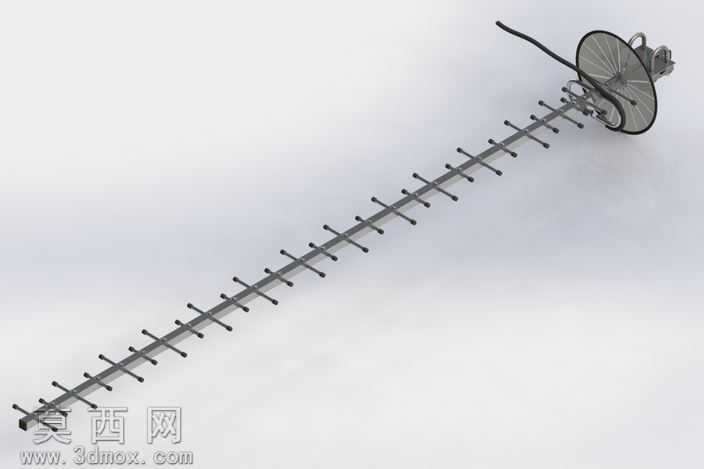

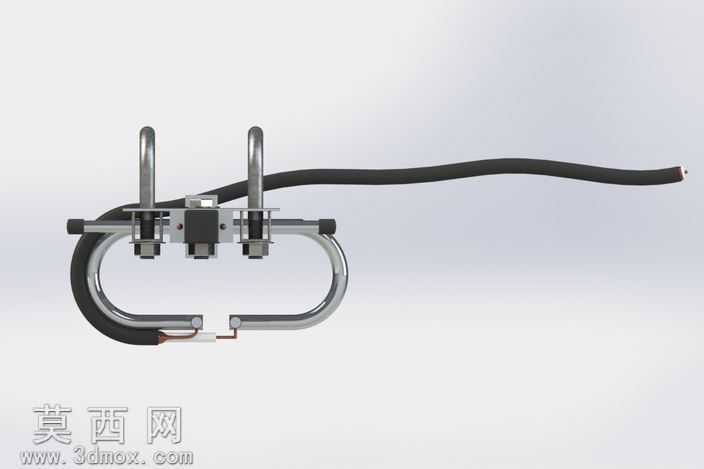

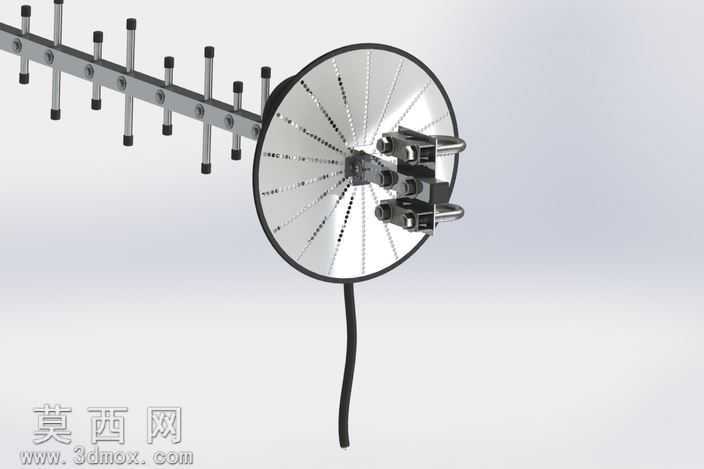

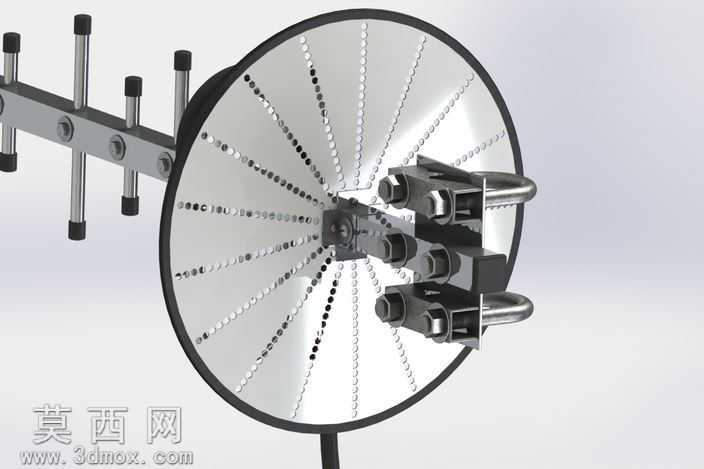

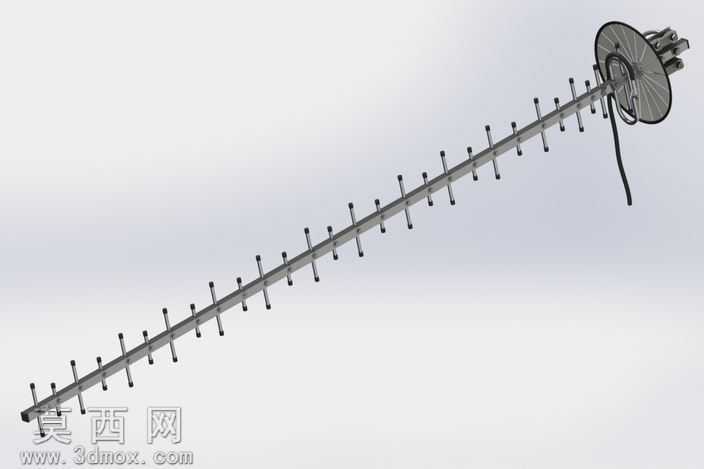

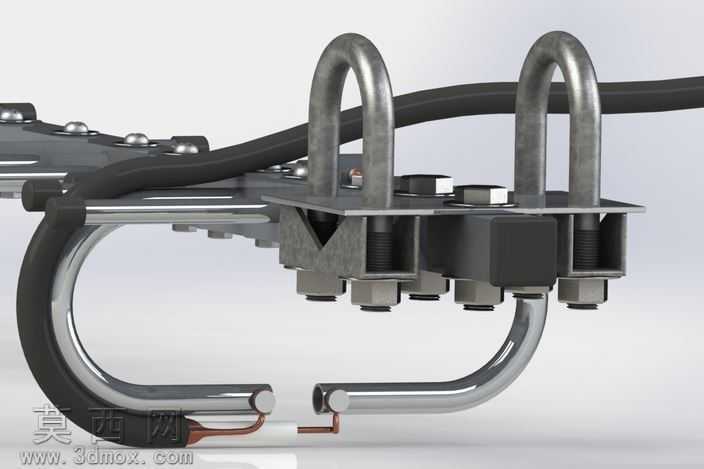

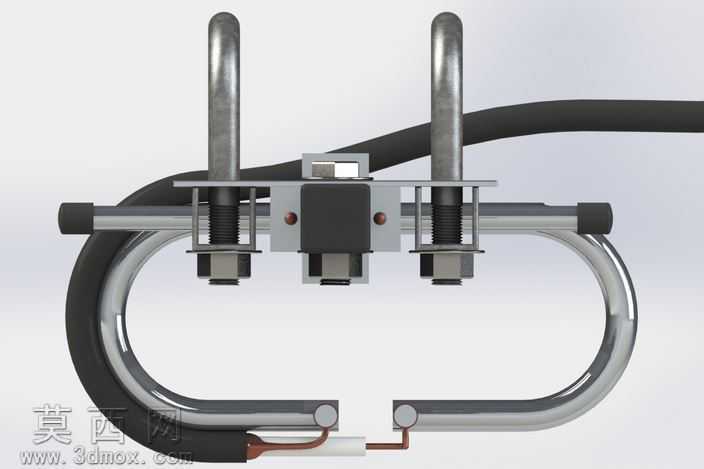

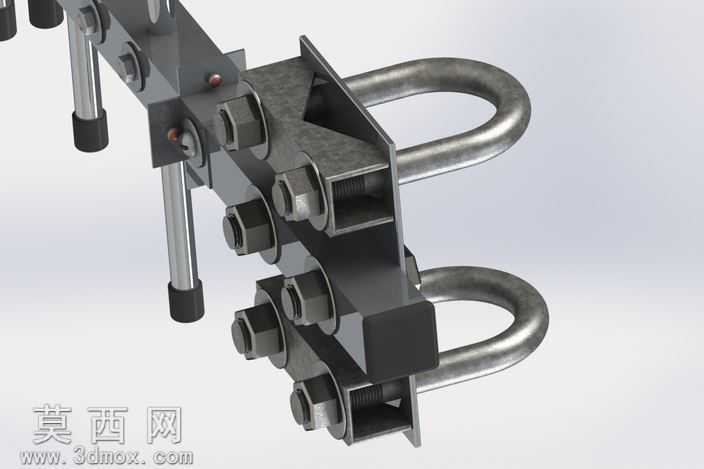

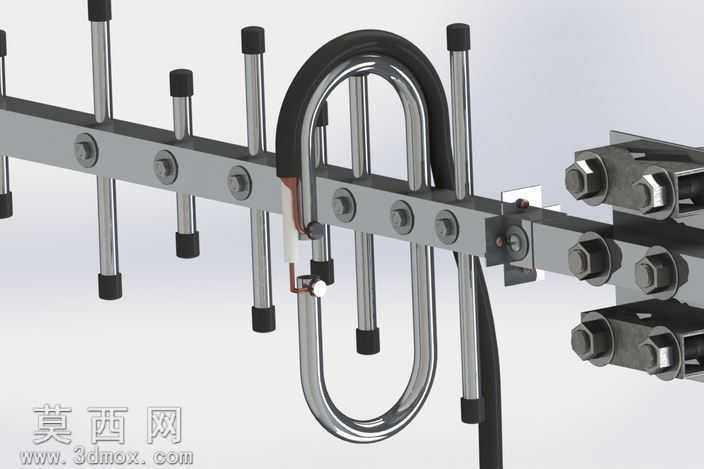

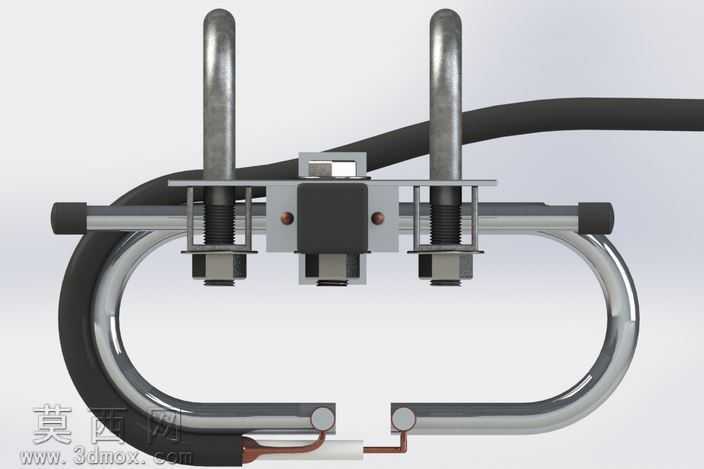

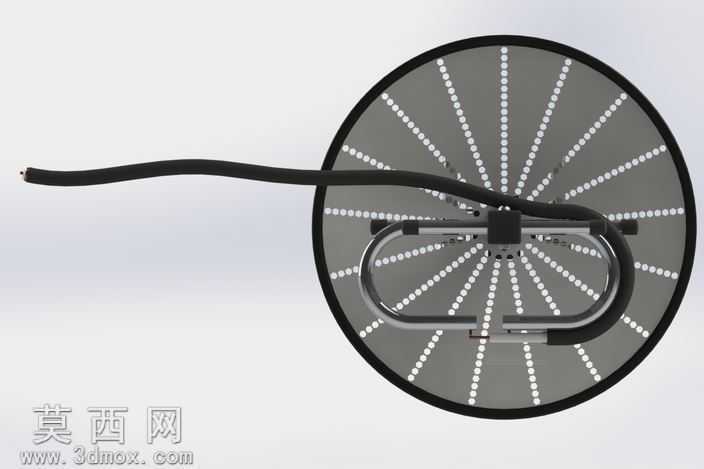

本作品为高增益横向八木通讯天线的三维建模设计，建模阶段以信号收发的物理特性为核心逻辑，先完成核心反射盘的参数化构建：反射盘采用圆形薄盘结构，盘面沿径向呈放射状排布多列引向振子点位，每列振子按照信号波长匹配的间距规律排列，从盘心到盘缘的振子长度遵循八木天线的增益优化梯度，确保60DB的高增益信号收发性能。建模时对引向振子做了统一参数化约束，所有金属振子采用圆柱形实体建模，端部做圆角钝化处理，既符合实际加工的工艺要求，也避免尖锐结构带来的静电聚集问题。反射盘背部的固定夹持结构是建模的重点部分，采用三组对称排布的铰接夹持组件，每组组件包含铰接座、锁紧压块、U型固定挂杆三个核心部分，铰接座与反射盘背部的中心基座做一体化布尔合并，保证结构连接强度，锁紧压块与铰接座之间预留锁紧螺栓的装配间隙，可适配不同直径的安装立杆，满足多场景安装需求。反射盘侧边延伸出的横向固定杆为多接口拓展结构，杆体上预留四个等距分布的振子安装孔位，可根据实际信号频段需求加装额外引向振子，拓展天线的适用频段范围。材质渲染阶段，金属振子、固定杆、夹持结构均采用哑光镀铬金属材质，调整金属粗糙度参数模拟实际金属构件的漫反射质感，避免过度镜面反射带来的渲染失真；反射盘盘面采用半亮面金属材质，盘面的振子固定点做微小凸台处理，还原实际产品的装配细节；所有橡胶减震垫、端部防滑套采用黑色哑光橡胶材质，调整材质的凹凸贴图模拟橡胶表面的细微磨砂纹理，提升渲染真实感。结构设计上充分考虑户外使用的可靠性，所有连接位置均做加厚处理，夹持组件的铰接位置预留转动间隙，可实现天线俯仰角度的灵活调节，横向拓展杆与主反射盘的连接位置做加强筋结构，提升整体结构的抗风载能力，整体模型完成了所有零部件的装配约束，可直接用于结构验证、加工出图以及产品展示使用。
