ADAF52840传感模块板卡结构设计

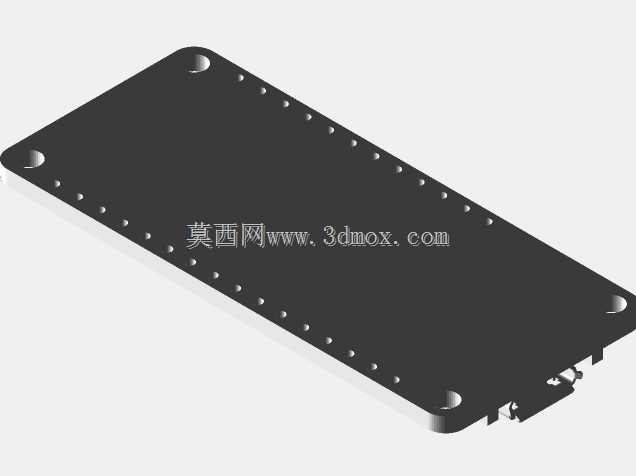

在物联网感知层终端、可穿戴体感设备、小型智能硬件的开发场景中，这类集成了nRF52840方案的传感板卡是核心感知与通信载体，承担着运动数据采集、低功耗蓝牙传输、外设接口扩展的实际作用，很多体感交互项目、农业环境监测节点、小型智能穿戴产品的原型开发阶段，都会用到同规格的板卡做功能验证。从结构设计层面看，这款板卡采用了标准的长方薄型PCB布局，四个角位预留了沉头安装孔，孔位做了金属包边处理，安装时可以直接用M2规格的螺丝固定在设备壳体内部的安装柱上，不会出现PCB被螺丝压裂的问题，板卡整体厚度控制在1.6mm常规PCB厚度区间，边缘做了圆角过渡处理，避免装配时刮伤内部线束或者操作人员的手部。板卡的长边两侧均匀排布了半孔焊盘，这些焊盘是用来引出芯片的IO引脚、电源引脚、通信引脚，方便开发者根据项目需求外接不同的功能模组，比如外接温湿度采集单元、加速度传感单元、LED指示单元，半孔的设计可以让板卡直接焊接在母板上，不需要额外接插连接件，能大幅缩小整体设备的装配体积。板卡的一端预留了Micro USB接口的安装位，这个位置做了局部的板边补强，避免频繁插拔数据线的时候造成接口焊盘脱落，接口周围预留了足够的插拔空间，不会因为周边结构件的干涉导致数据线插头无法完全插入。设计过程中充分考虑了量产装配的公差适配，安装孔的位置公差控制在±0.1mm以内，焊盘的位置与常用的接插件封装完全匹配，不需要额外做封装修改就能直接投板生产。板卡表面的器件布局遵循了信号流向原则，射频相关的电路集中在板卡的一端，远离电源回路减少信号干扰，电源处理部分的电容预留位置靠近芯片电源引脚，能有效滤除电源纹波，保证芯片工作的稳定性。对于结构工程师来说，在做整机结构设计的时候，只需要按照板卡的外轮廓预留对应的安装空间，在接口位置开出对应的避让槽，同时在板卡上方预留至少2mm的器件高度空间，就能完成这款板卡的装配适配，不需要额外做复杂的结构固定件，能有效缩短产品的开发周期。在农业监测场景中，这类板卡可以搭载对应的感知单元采集果实生长的环境参数，通过低功耗蓝牙把数据传输到网关设备，不需要复杂的布线就能完成监测节点的部署；在体感交互场景中，板卡搭载的运动传感单元可以捕捉羽毛类轻质交互道具的动作姿态，实现精准的动作识别反馈。
