渐开线花键轮毂轴传动连接构件

　　在重载传动系统的扭矩传递环节，这类花键连接的轮毂轴构件是保障动力平稳传输的核心基础零件，常见于工程机械行走机构、工业减速机输入输出端、机床主轴传动链以及农用装备的动力传输路径中，承担着同轴连接两个传动部件、同步传递旋转扭矩同时承受一定径向载荷的作用。不同于普通平键连接仅能传递较小扭矩、对中性不足的缺陷，采用渐开线齿形的花键结构，齿根处应力集中系数更低，多齿同时啮合的受力模式让整体承载能力大幅提升，即便在频繁正反转、启动冲击载荷较大的工况下，也能保持稳定的连接可靠性，不会出现单键压溃、滚键的失效问题。

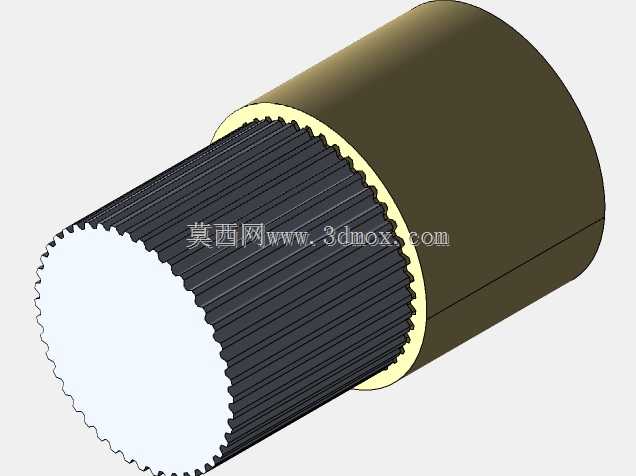

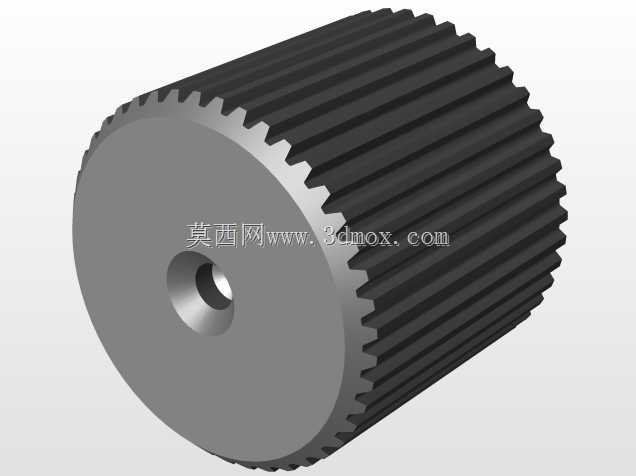

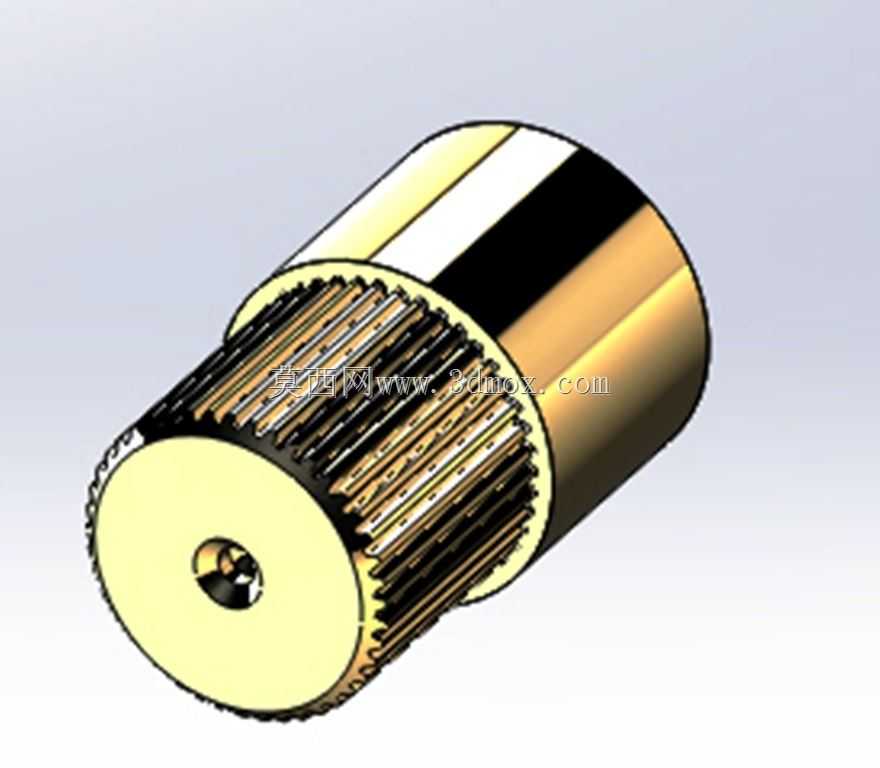

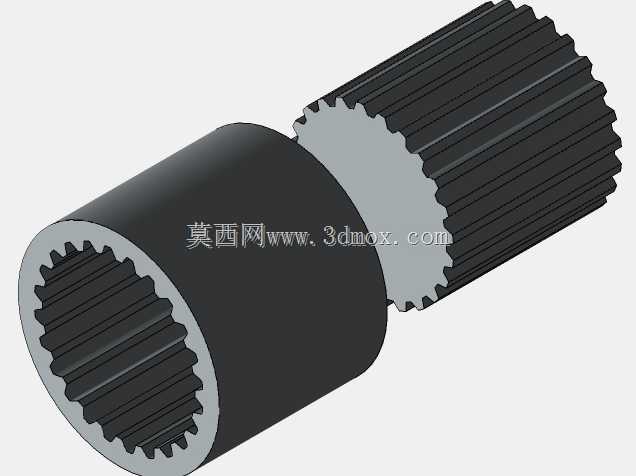

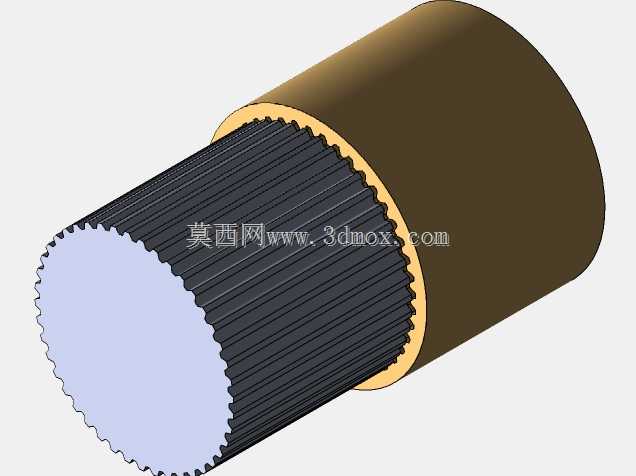

　　从实际安装适配的角度看，该构件的外轮廓为阶梯圆柱结构，大直径段为轮毂配合面，加工有连续的渐开线外花键齿，小直径段为光轴定位段，端面预留的中心定位孔可直接适配加工时的顶尖装夹，也能在装配时作为同轴度找正的基准。花键齿的齿向精度直接决定了配合后的传动间隙，设计时齿侧配合公差选取过渡配合等级，既保证装配时能顺利推入匹配的内花键轮毂，又能将传动回差控制在允许范围内，避免正反转切换时产生过大的冲击噪音。轴段与花键段的过渡位置设计有卸荷槽，能有效降低阶梯处的应力集中，避免长期交变载荷下出现疲劳断裂的问题。

　　在结构设计逻辑上，这类构件优先保证同轴度公差要求，花键分度圆与两端轴颈的同轴度需要控制在0.02mm以内，端面与轴线的垂直度公差不超过0.015mm，才能保证装配后传动的平稳性，减少高速旋转时的径向跳动。花键的齿形采用渐开线廓形，压力角选取标准30度，齿顶高系数符合通用传动件设计规范，加工时可通过滚齿、插齿工艺一次成型，齿面经过高频淬火处理后硬度达到HRC45-50，能有效抵抗啮合过程中的齿面磨损，延长构件的整体使用寿命。

　　实际选型应用时，需要重点核对安装边界尺寸：花键段的配合长度、光轴段的轴径、整体构件的总长都需要与安装腔的空间尺寸匹配，端面的中心孔可适配标准的锁紧螺钉，实现轴向定位，防止传动过程中构件出现轴向窜动。不同于一体式轴类零件，这种带轮毂配合段的花键轴可单独更换，当花键齿出现磨损后，无需拆解整个传动箱的轴系，仅需拆下该构件更换即可，大幅降低设备的后期维护成本。在传动系统装配过程中，该构件的花键段需要涂抹极压锂基润滑脂，减少齿面间的干摩擦，尤其是在低速重载工况下，润滑脂能在齿面形成油膜，缓冲啮合冲击，降低齿面胶合失效的概率。

　　从受力特性分析，该构件工作时主要承受扭转剪切应力，花键齿面同时承受接触压应力，轴段位置承受一定的弯曲应力，因此材质通常选取中碳合金钢调制处理，兼顾芯部的韧性与表面的硬度，既能够承受冲击载荷不会发生脆断，又能保证齿面的耐磨性能。设计时的强度校核需要分别计算花键齿的挤压强度、轴段的扭转强度以及过渡位置的疲劳强度，确保在额定载荷下安全系数达到1.5以上，满足设备长期满负荷运行的可靠性要求。
