带加强筋立式铰接安装支座结构设计

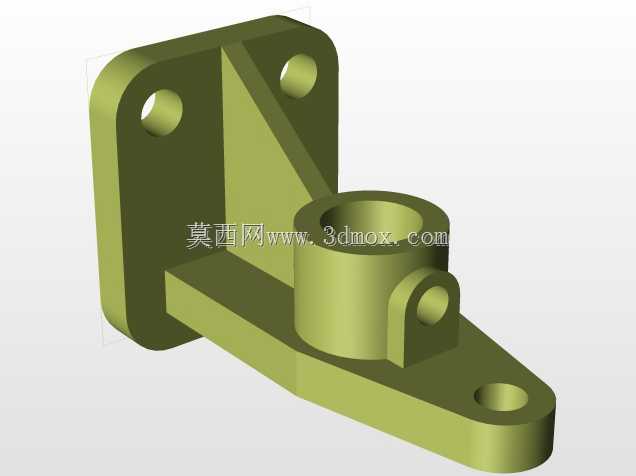

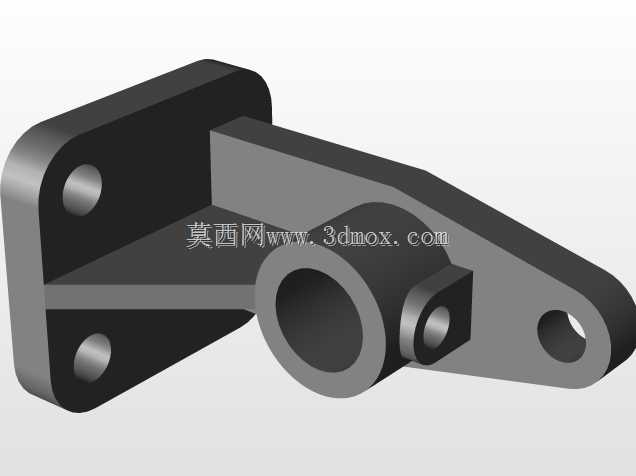

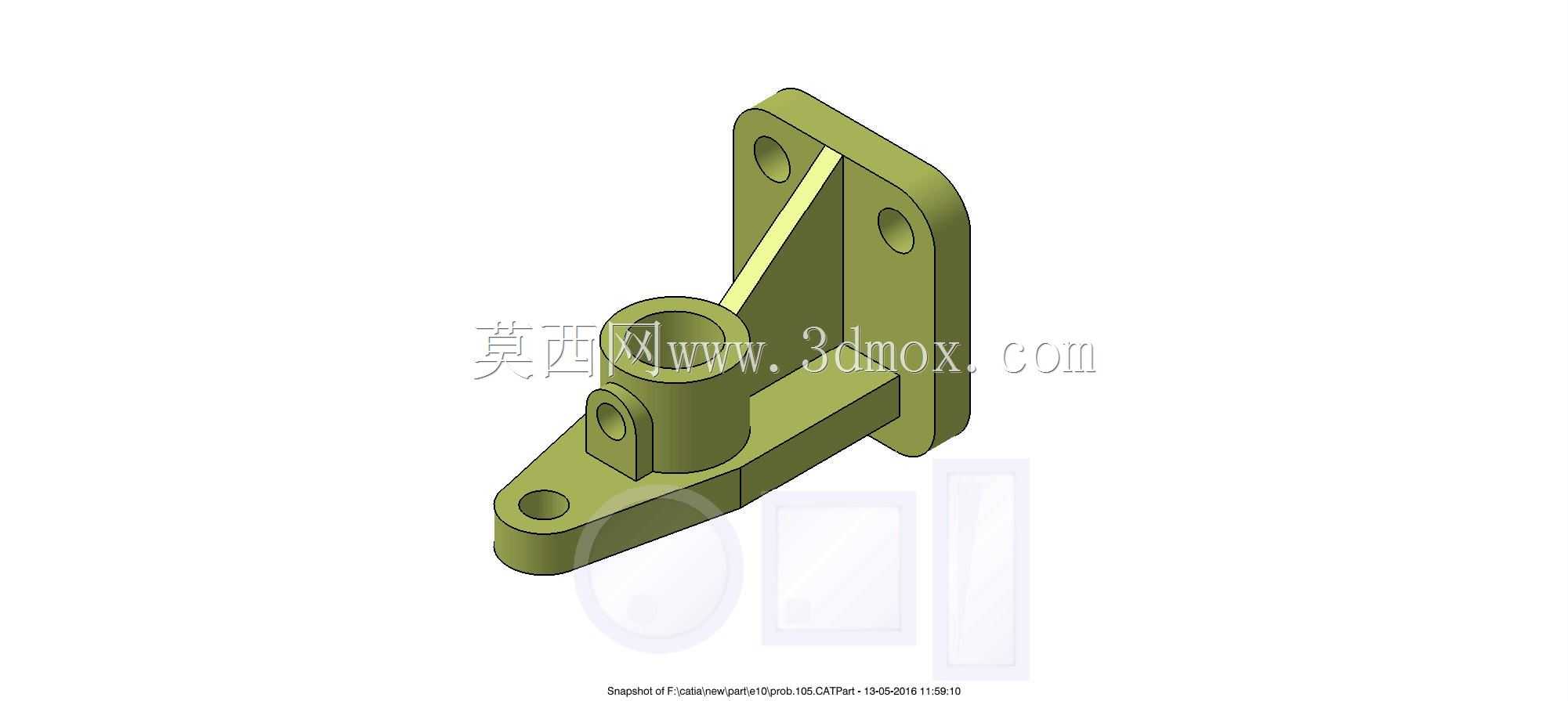

　　这类带加强筋的立式铰接支座，常应用在轻工输送线、小型自动化专机的摆臂铰接点位，也可作为气动执行元件的尾部安装支撑件，承担铰接部位的径向载荷与小幅倾覆力矩，是设备运动副与固定机架之间的核心传力连接件。从结构布局来看，主体采用立式安装板搭配水平伸出的铰接筒结构，安装板上预留两个同轴的沉头安装孔，可适配内六角圆柱头螺钉完成与机架立面的锁紧固定，安装板背面为全平面加工，能与型材机架、焊接机架的立面实现完全贴合，避免安装后出现应力集中导致的连接松动。铰接筒位于安装板前侧中部，筒体内孔为光孔设计，可配套铜套或者滚针轴承使用，为铰接轴提供回转支撑，筒身侧面预留的小凸台孔可安装油杯或者紧定螺钉，前者用于定期加注润滑脂降低铰接副磨损，

　　后者可用于铰接轴的轴向限位，防止轴在往复摆动过程中出现轴向窜动。安装板与铰接筒之间设置的三角形加强筋，是整个结构的核心强化部位，筋板从安装板中上部延伸至铰接筒下侧的水平支撑臂，有效弥补了悬臂结构的刚度不足问题，当铰接部位承受垂直于安装板方向的载荷时，筋板可将集中载荷分散传递到整个安装板面，避免铰接筒与安装板连接根部出现应力断裂。水平支撑臂从铰接筒下方向前延伸，端部预留一个通孔，可作为辅助拉杆的安装点位，或是用于安装传感器支架、行程挡块等附属配件，拓展支座的使用场景。设计这类支座时，首先要确认铰接筒的内孔直径与配套铰接轴的配合公差，通常采用H7间隙配合，保证铰接轴转动顺畅无卡滞，同时控制配合间隙在0.02-0.05mm区间，

　　避免间隙过大导致摆动精度下降。安装板上的安装孔中心距需要与配套机架的安装孔位严格对齐，孔位公差控制在±0.1mm以内，防止安装时出现螺钉强行锁紧产生的装配内应力。加强筋的厚度通常设置为主体壁厚的0.8-1倍，既保证足够的支撑刚度，又避免壁厚差过大导致铸造或者注塑成型时出现缩孔缺陷。安装边界方面，支座整体安装后，在安装板立面方向的投影尺寸需预留足够的扳手操作空间，保证安装螺钉时内六角扳手可以顺利操作，铰接筒前方需要预留铰接轴的装配空间，水平支撑臂下方需要预留至少10mm的间隙，避免摆动过程中与下方机架结构产生干涉。实际应用中，这类支座的铰接部位通常会承受周期性的往复载荷，因此在结构过渡位置全部采用圆角过渡，避免直角位置产生应力集中，

　　延长部件的疲劳使用寿命。铰接筒的长度设计需要匹配铰接摆臂的宽度，保证摆臂安装后两侧有足够的轴向限位空间，不会与支座本体产生摩擦。对于载荷较大的应用场景，还可在铰接筒内孔压装耐磨钢套，降低基体的磨损速度，后期维护仅需更换钢套即可，无需更换整个支座，降低设备维护成本。
