渐开线花键轴与轮毂配合结构

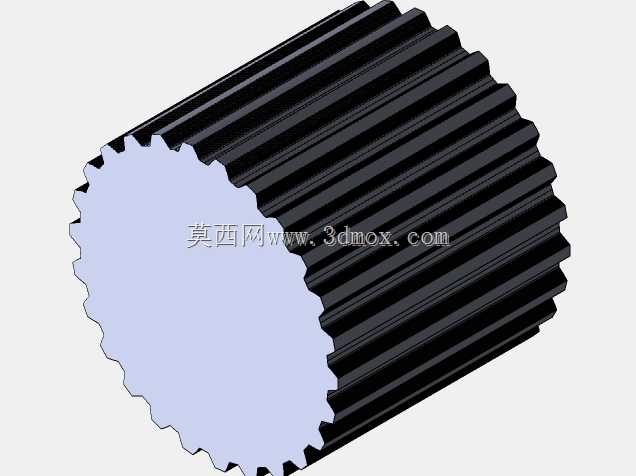

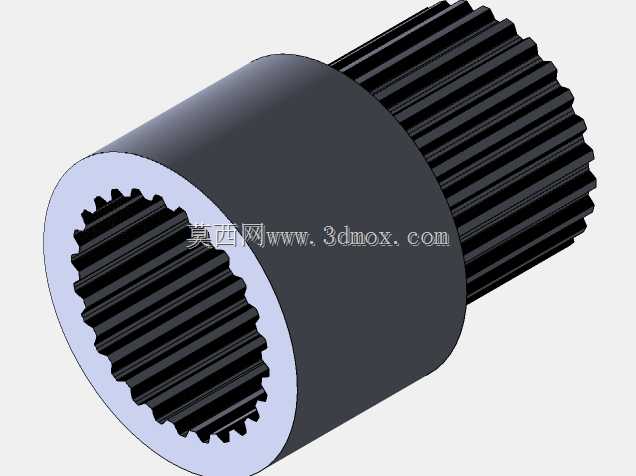

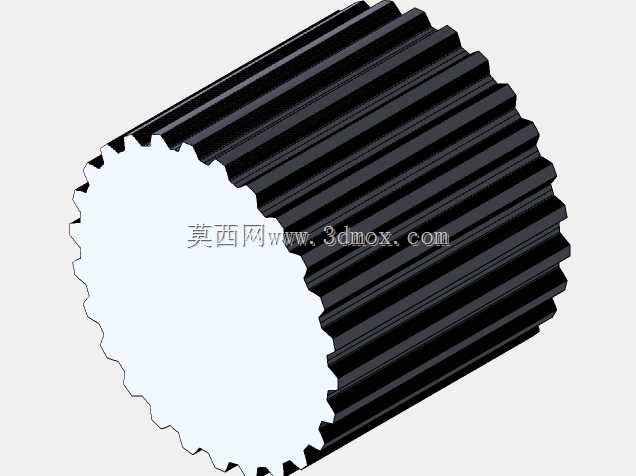

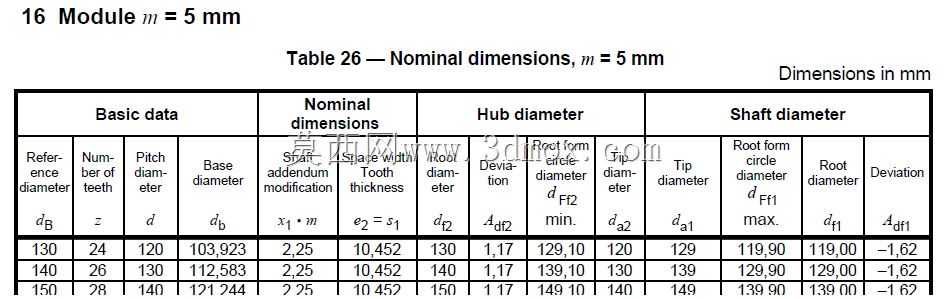

　　在重载传动系统的扭矩传递环节，花键连接结构始终是兼顾同轴度与承载能力的核心选择，本次涉及的DIN5480标准渐开线花键配合副，主要应用在需要大扭矩传递、同时要求轴与轮毂严格对中的传动场景，比如工程机械的行走驱动轴、机床主轴的动力输入端、重型减速机的中间轴连接部位，这类场景普遍存在启动扭矩大、正反转切换频繁、径向载荷波动明显的工况，普通平键连接很难同时满足承载与对中精度的双重要求。从结构功能来看，该配合副采用外花键轴与内花键轮毂的啮合形式，齿形为渐开线，相比矩形花键，渐开线齿的齿根强度更高，应力集中系数更小，在承受冲击载荷时不容易出现齿根断裂的问题，同时渐开线齿具备自动对中的特性，即便装配时存在微小的同轴度偏差，

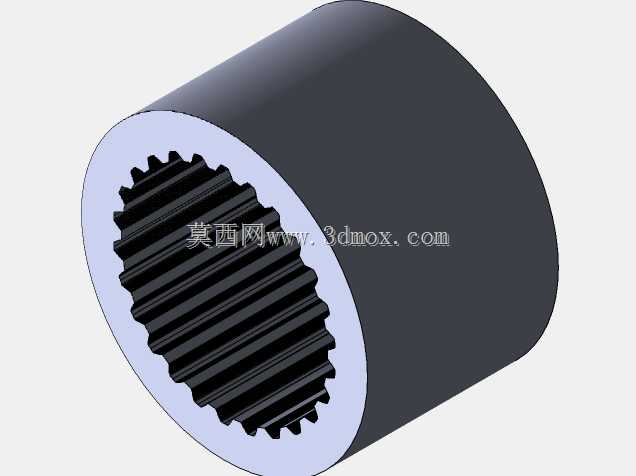

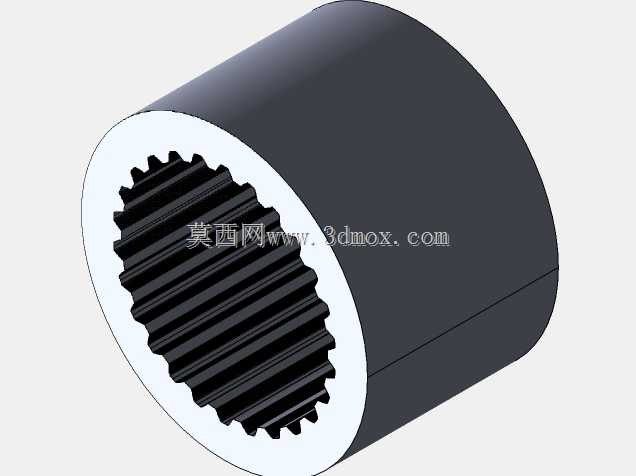

　　啮合过程中也能在径向力作用下自动找正，大幅降低轴系运转过程中的偏磨风险。设计层面上，该结构严格遵循DIN5480花键标准的参数体系，齿侧配合采用基准制，保证了互换性要求，外花键的齿顶与内花键的齿根之间预留了合理的顶隙，既避免了运转过程中的齿顶干涉，也能储存少量润滑脂，在低速重载工况下形成边界润滑，降低齿面磨损速率；轮毂部分采用一体化套筒结构，外圆为光滑圆柱面，方便配套安装轴承、密封件或者其他传动轮系，内孔全程加工内花键，保证啮合长度足够，让齿面载荷分布更均匀，避免局部齿面过载出现点蚀问题。从安装边界来看，该结构的轴向定位依靠轮毂端面与轴肩的贴合实现，装配时需要保证花键齿面清洁，涂抹少量润滑脂后采用压装或者热装工艺，

　　禁止锤击直接敲击齿面，避免齿部出现崩缺；径向方向上，花键配合的同轴度公差控制在IT7级以内，保证轴系运转时的动平衡精度，尤其在转速超过1000r/min的应用场景下，过高的同轴度偏差会引发轴系振动，加速轴承与密封件的损耗。实际应用中，这类花键配合结构还常被用在农业机械的动力输出轴、新能源汽车的电机与减速器连接部位，相比其他连接形式，它能在更小的径向尺寸下传递更大的扭矩，有效缩减传动机构的整体体积，在设备轻量化设计趋势下具备明显优势。设计建模过程中，需要严格控制齿形的渐开线起始点与终止点位置，保证齿向公差符合要求，避免出现齿端接触的问题，同时轮毂的壁厚设计要满足强度要求，在最大传递扭矩工况下，轮毂的切向应力不能超过材料的许用应力，通常这类零件会采用40Cr调质处理，齿面进行高频淬火，硬度达到HRC45-50，兼顾芯部韧性与齿面耐磨性，应对频繁启停带来的冲击载荷与齿面摩擦。
