管道系统用错位补偿不对中法兰接头

　　在民用给排水、工业流体输送、化工介质传输、暖通空调管路等诸多涉及管道布设的场景中，受土建施工误差、管道预制公差、设备运行振动位移、地基不均匀沉降等多重因素影响，管道对接端出现轴线偏移、角度偏斜的不对中问题十分常见，若强行采用刚性法兰对接，会在接头位置产生极大的装配内应力，长期运行下极易出现密封面渗漏、螺栓疲劳断裂、管道局部变形甚至焊缝开裂等故障，严重时会造成管路系统停运、介质泄漏等生产安全隐患。这款不对中法兰接头正是针对这类工程痛点开发的专用管路连接件，核心作用就是在管道轴线存在一定范围错位的工况下，实现可靠的密封连接，同时补偿管路的安装偏差与运行位移，消除装配内应力，提升管路系统的运行稳定性与使用寿命。

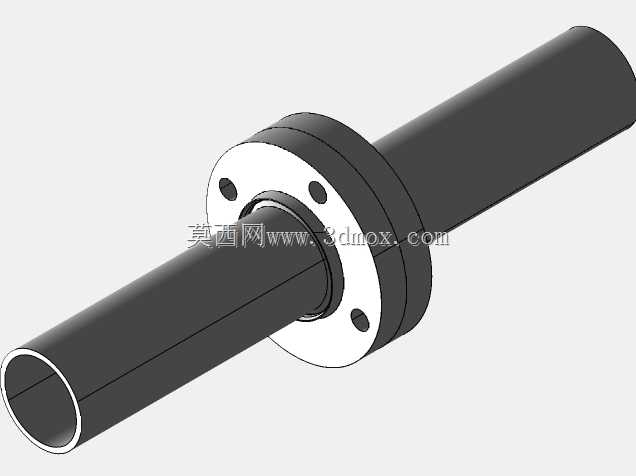

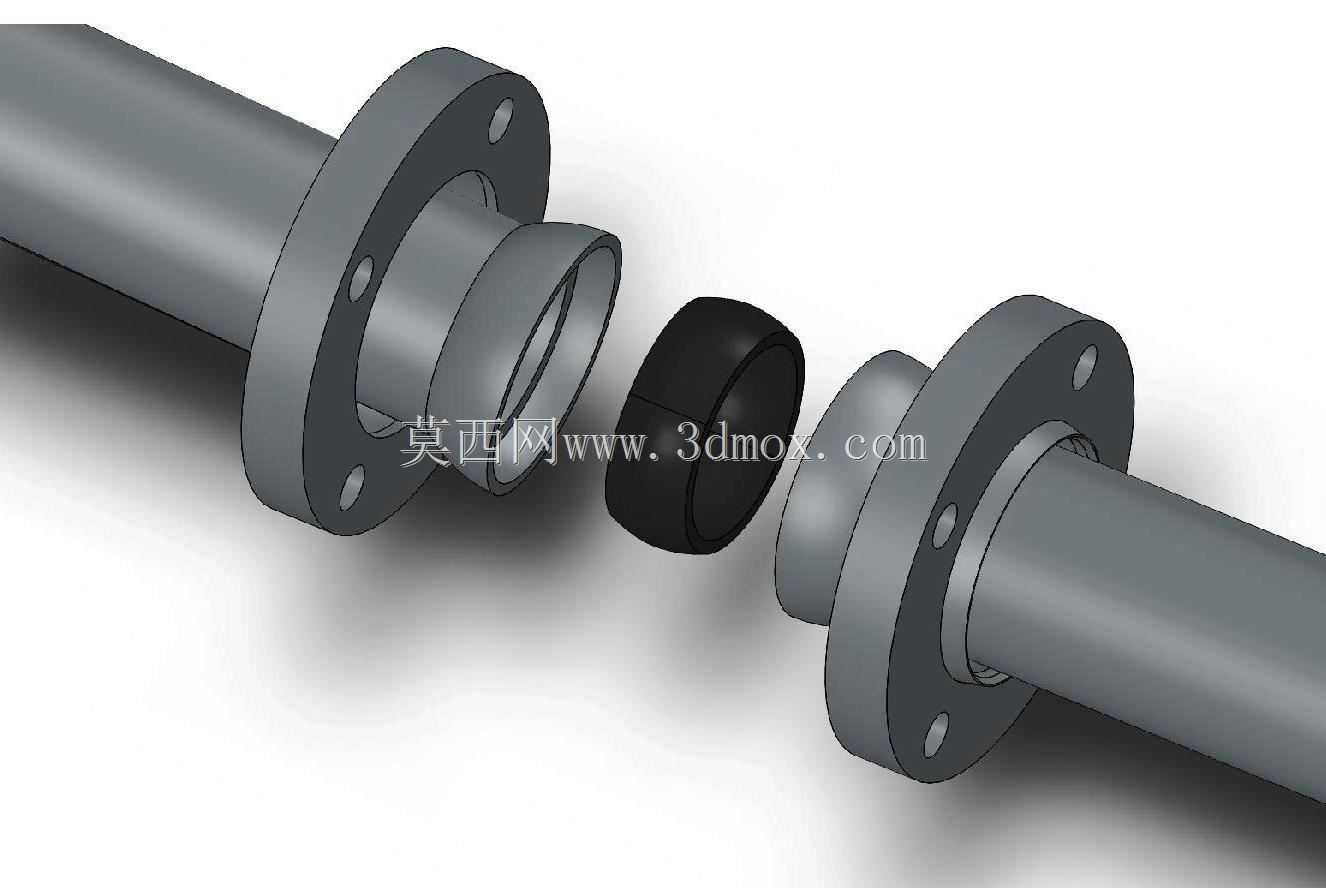

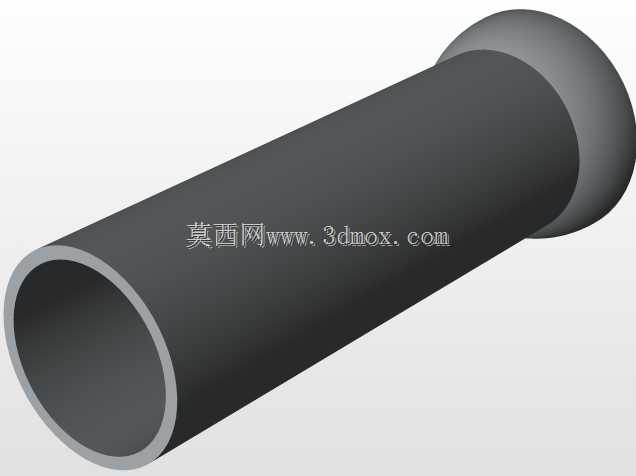

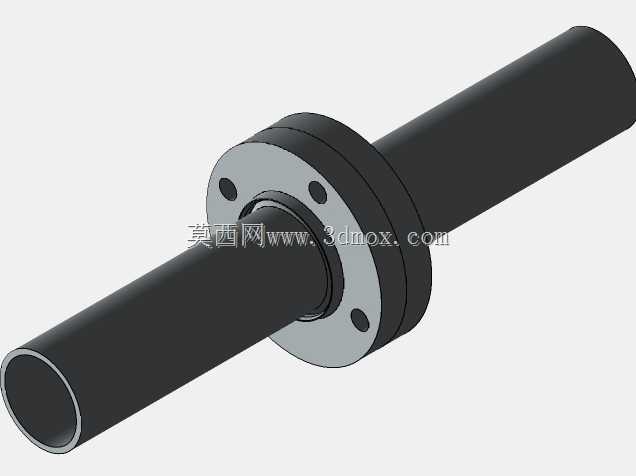

　　从结构设计逻辑来看，这款接头摒弃了常规刚性法兰两片法兰盘同轴对顶密封的结构形式，采用分体式卡合法兰配合贯通式管体的结构，中间的法兰连接部位设置有适配错位的活动间隙，允许两端连接的管道存在一定范围的径向偏移与小角度角向偏斜，无需在安装现场额外修磨管道端面、调整管道支吊架位置来强制对中，大幅降低了现场安装的施工难度，尤其适合改造项目中原有管道位置存在偏差、无法调整的安装场景。产品的主体贯通部分为等径管状结构，内部流道无突变台阶，介质流经时不会产生明显的流阻增大与紊流现象，可适配清水、油品、低压蒸汽、弱腐蚀性化工介质等多种常见流体的输送需求，不会因为接头结构造成管路输送效率下降或者介质淤积问题。

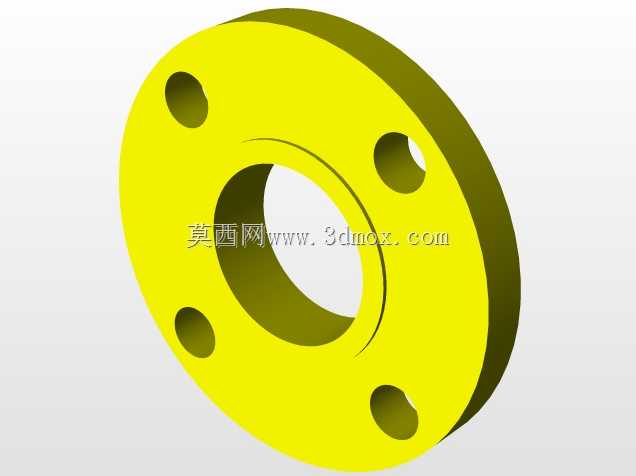

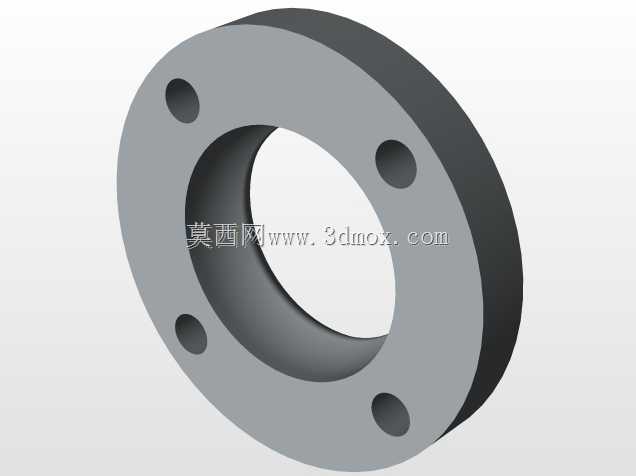

　　从外形尺寸与安装边界来看，这款接头的整体轴向长度比同规格常规刚性法兰更长，预留了足够的错位补偿行程，中间法兰盘的螺栓孔采用跨中布置形式，适配标准规格的管路连接螺栓，安装时无需定制特殊规格的紧固件，两端的管体外径与对应公称通径的常规管道尺寸匹配，可直接采用焊接、卡压或者螺纹连接的方式与两端管道固定，安装作业流程与常规法兰接头基本一致，施工人员无需额外培训即可完成装配。法兰盘的密封面采用平面密封结构，可适配常规的橡胶垫片、四氟垫片、金属缠绕垫片等多种标准密封件，用户可根据实际输送介质的温度、压力、腐蚀特性灵活选择密封元件，无需为该接头单独定制特殊密封件，降低了后期运维的配件采购成本。

　　在实际选型应用中，需要注意该接头的补偿量存在额定范围，径向错位补偿量通常为公称通径的5%-10%，角向偏斜补偿角度不超过3度，安装前需要提前测量两端管道的实际错位量，确认在接头的补偿范围内再进行选型安装，避免超量程使用造成密封失效。同时该接头的额定工作压力与同规格常规法兰保持一致，可覆盖低压到中压的常规管路工况，不适用于超高压、剧毒介质、强辐射等特殊管路场景。在管路支吊架设计时，不需要在该接头位置额外设置固定支架，可允许接头随管道的热胀冷缩产生微小位移，进一步释放管路的温度应力，尤其适合长距离输送管路中温差变化较大的管段，可替代部分需要安装膨胀节的场景，降低管路系统的整体造价。

　　从建模细节来看，该模型完整还原了接头的所有结构特征，包括管体端部的焊接坡口、法兰盘的螺栓孔倒角、法兰与管体结合位置的过渡圆角，所有尺寸均按照工程实际应用的公称通径规格等比例建模，没有出现结构干涉、尺寸失真的问题，可直接用于管路系统的装配干涉检查、施工模拟、BIM管路排布设计，也可作为非标法兰接头设计的参考原型，帮助结构设计人员快速理解错位补偿法兰的工作原理与结构形式，缩短同类产品的开发设计周期。
