手动式纸板纸箱切割试验装置结构

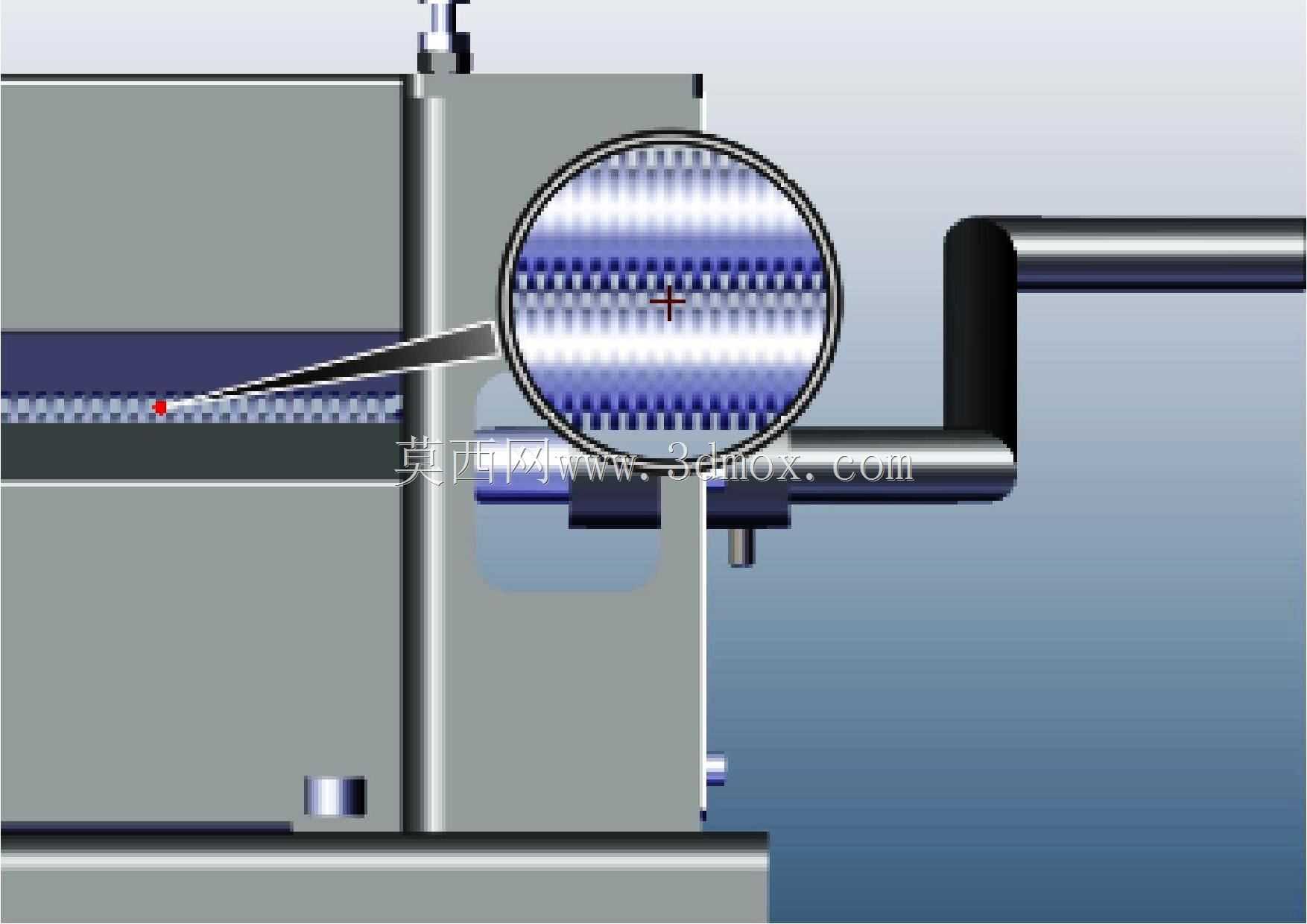

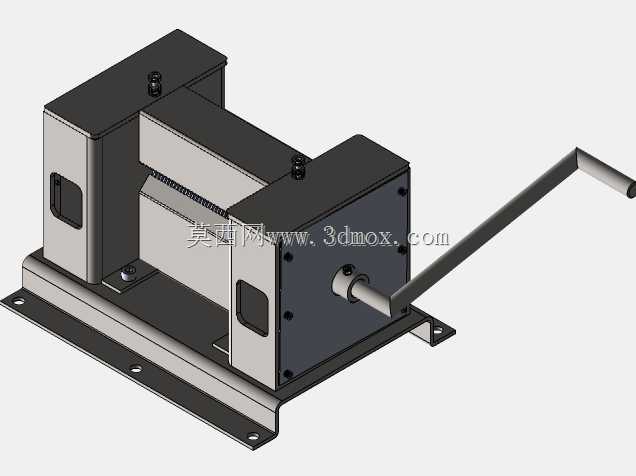

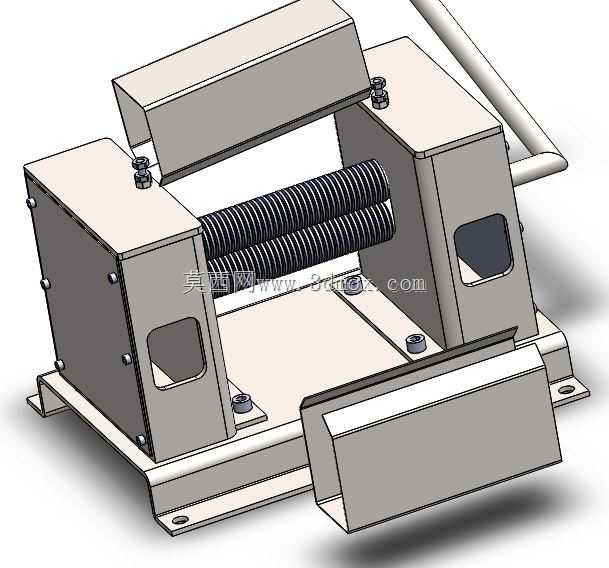

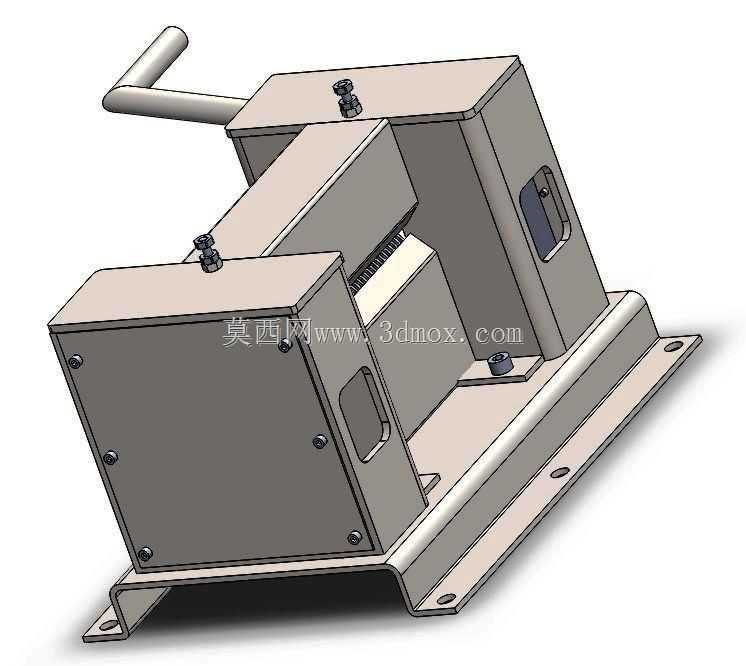

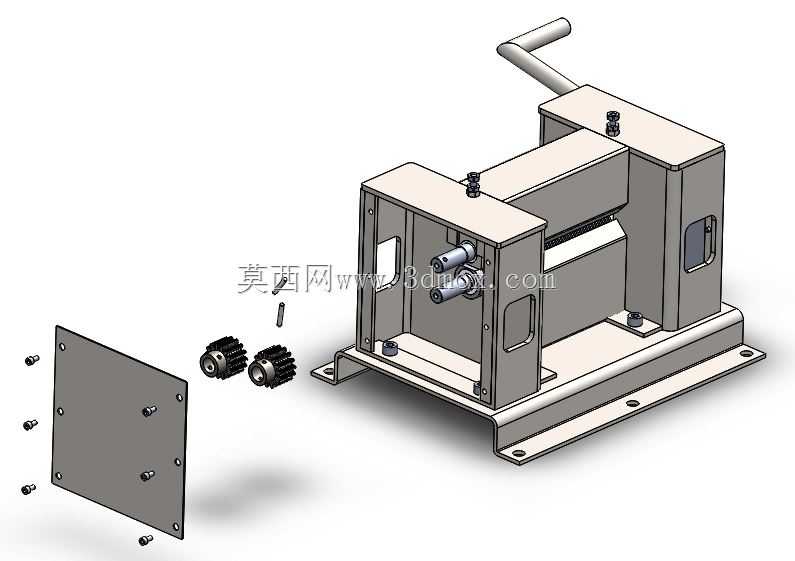

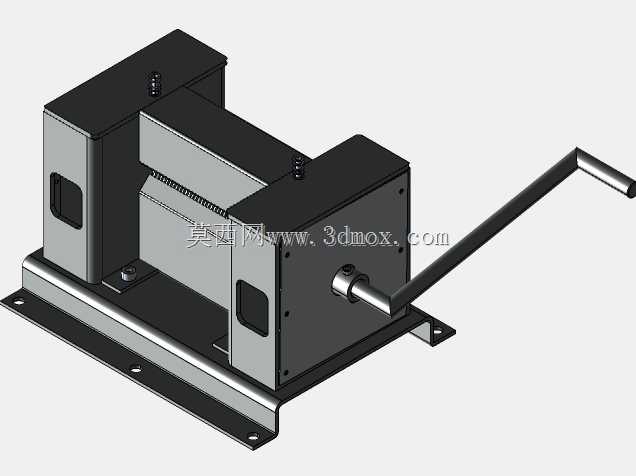

　　在包装材料性能验证环节，这类手动切割装置主要面向小批量试样裁切场景，多用于实验室环境下对复合纸板、纸塑复合带材、瓦楞纸板样件的定尺寸裁切，为后续的材料强度测试、粘合性能检测制备标准规格试样，避免大尺寸生产裁切设备调试耗时长、试样精度不足的问题。从结构布局来看，装置采用分体式双立板支撑结构，底部带安装孔的折弯底座作为整个设备的承载基础，安装孔位沿底座长边对称布置，可直接通过螺栓固定在试验工作台台面，安装时需保证底座上平面与工作台面平行度误差不超过0.1mm/m，避免裁切过程中出现送料偏移问题。设备的动力输入为侧置摇柄，通过齿轮啮合传动带动裁切动刀做定轨迹往复运动，传动齿轮组封闭在两侧立板形成的腔体内部，腔体外侧预留可拆卸的检修盖板，

　　日常维护时无需拆解整体机架即可完成齿轮润滑、间隙调整作业。裁切工位设置在两立板中间的通槽位置，进料侧设置可调式挡料定位板，可根据试样裁切宽度需求调整定位位置，挡料板与裁切刀刃口的平行度可通过侧边的调节螺钉微调，保证裁切后试样的边部垂直度符合试验检测要求。设计过程中，刀组的间隙匹配是核心要点，动刀与定刀的侧向间隙控制在0.05-0.1mm区间，既可以避免纸板裁切时出现毛边、压溃现象，也能减少刀刃磨损速度，延长刀组使用寿命；摇柄的转动半径经过人机工程校核，单手握持转动时的施力角度符合日常操作习惯，裁切厚度5mm以内的复合纸板时无需过大操作力，单人即可完成连续试样制备作业。机架的所有钣金折弯件均采用折弯圆角过渡，无尖锐外露棱角，

　　避免试验操作过程中出现划伤风险；两侧立板与底座的连接采用螺栓加定位销的组合固定方式，既保证装配时的位置精度，也能在长期承受裁切冲击力的工况下避免连接位置出现松动偏移。从安装边界来看，设备整体占用台面空间较小，底座的安装孔距适配常规试验台的T型槽间距，无需额外制作过渡安装板即可完成固定；进料方向无突出结构，可适配长度超过设备自身尺寸的长条带材送料，出料侧预留足够的试样承接空间，裁切完成的样件可直接滑落到预先放置的试样收纳盒中，不会出现卡料、堵料问题。不同于生产线上的连续式高速裁切设备，这款手动试验装置的结构设计更侧重操作灵活性与裁切精度的平衡，没有复杂的电气控制元件，纯机械结构的可靠性更高，在无电源的野外试验场景下也可正常使用，

　　日常维护仅需定期对传动齿轮、刀组转轴加注润滑脂即可，无需专业人员进行复杂调试。刀组位置设置了透明防护挡板，操作时可直观观察裁切位置的对位情况，同时避免操作人员手部意外接触刀刃，兼顾操作可视性与安全防护需求。定位挡料板上标注有简易刻度标识，调整裁切宽度时可快速完成尺寸定位，无需额外借助量具反复测量，提升试样制备的效率。
