4英寸带4mm隔热层管道绝缘支撑结构

　　在化工园区热力输送管网、低温流体输送管线、长距离工艺物料管道布设场景中，管道与支撑结构之间的隔热、绝缘处理一直是管线运维中容易被忽略却影响整体运行寿命的关键环节。常规的刚性管托直接与管道外壁接触，一方面会形成明显的热桥效应，对于高温蒸汽管线、低温液化气管线而言，热桥位置会持续出现能量损耗，低温管线还会在接触位置结露结冰，长期侵蚀管托与管道外壁；另一方面，在有阴极保护要求的埋地或架空管线上，金属管托与管道直接导通会分散阴极保护电流，导致管线保护电位不达标，加速管道外壁的电化学腐蚀。这款针对4英寸公称直径管道设计的绝缘管支架，匹配4mm厚度的隔热层安装需求，从结构上同时解决热桥隔断与电绝缘两个核心工程问题。从结构设计逻辑来看，

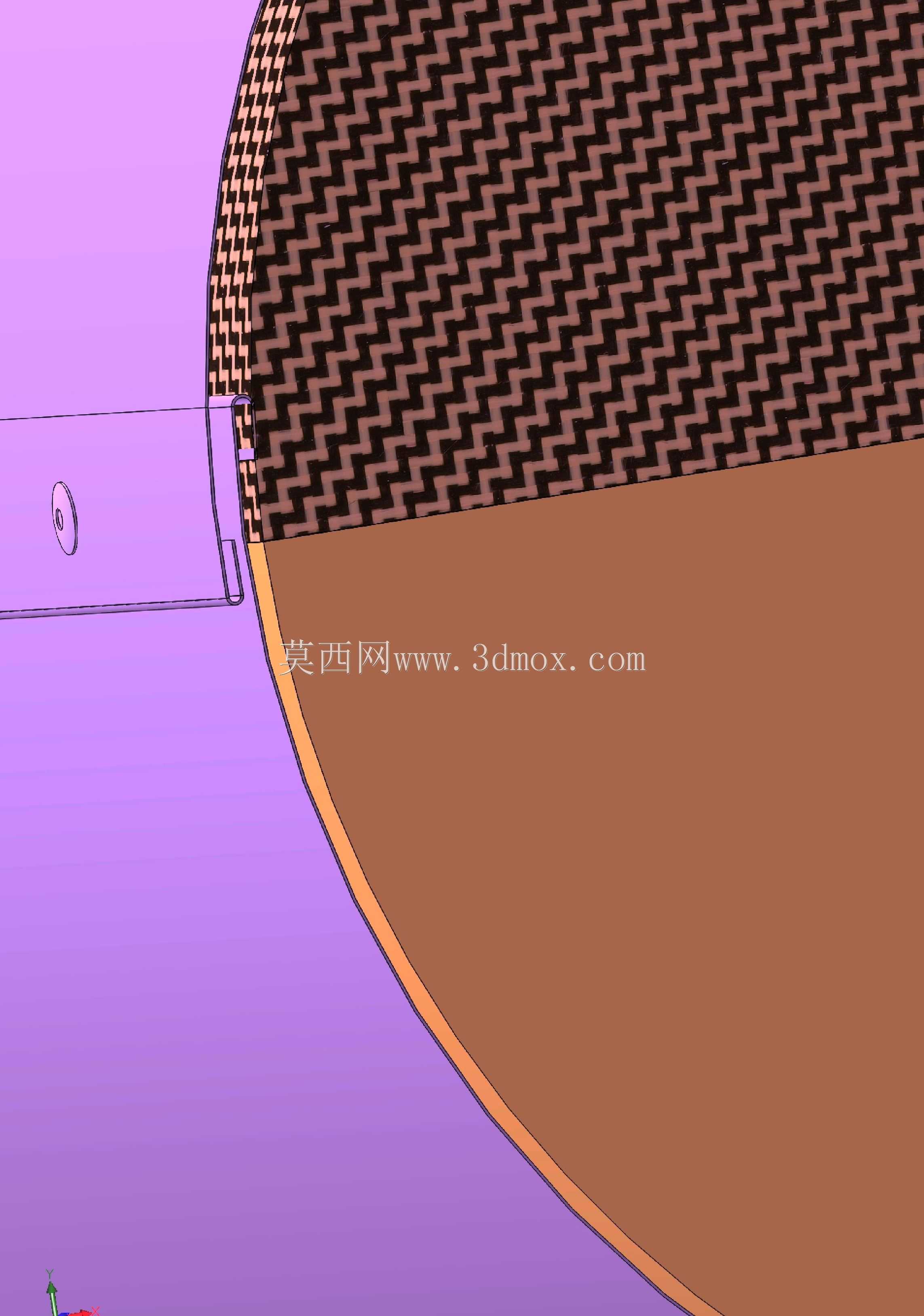

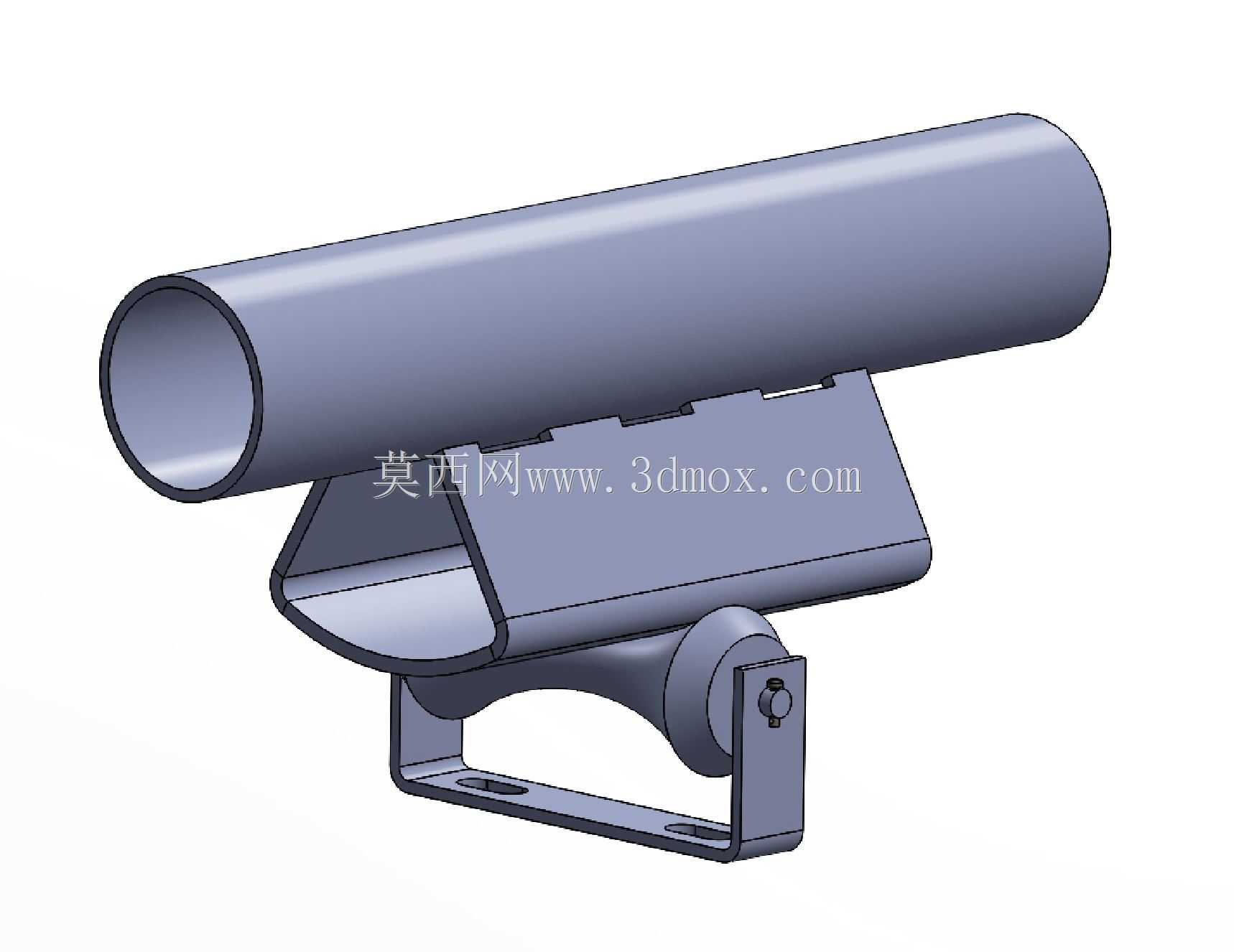

　　该支架采用半包式承托结构，支撑弧面与管道隔热层外壁完全贴合，接触区域做了圆弧过渡处理，避免局部应力集中压损隔热层。支架主体承托部分采用高强度绝缘复合材料成型，材料本身具备低导热系数与高体积电阻率，不需要额外添加绝缘垫片就能实现管道与支撑钢结构之间的电气隔离，同时阻断热传导路径。在支架与管道隔热层接触的内弧面，设计有细微的防滑纹理，也就是模型展示区域的锯齿状接触面，该结构可以增大支架与隔热层外护层之间的静摩擦力，避免管道因热胀冷缩产生轴向位移时，支架与管道之间出现相对滑移，保证支撑位置始终处于设计点位。考虑到现场安装的便捷性，支架两侧设计有平直的安装翼边，翼边上预留了标准的螺栓安装孔位，可以直接与下方的钢结构横梁、

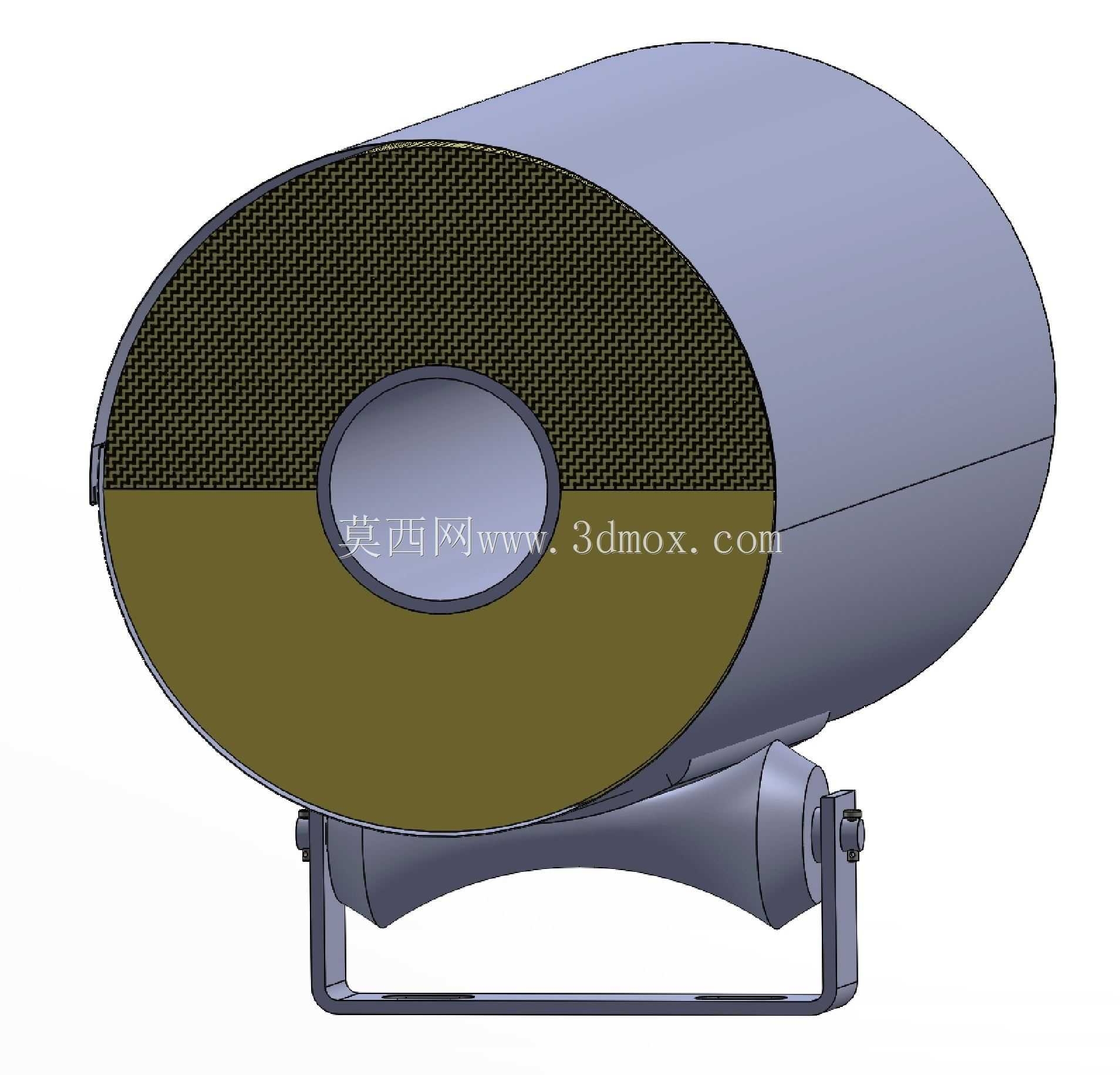

　　混凝土支墩预埋件进行固定，不需要现场额外焊接适配件。安装边界方面，该支架适配的管道公称直径为4英寸，即DN100规格，对应管道外径114.3mm，匹配的隔热层厚度为4mm，安装时需要保证管道中心与支架弧面中心重合，支架两侧翼边的安装平面水平度偏差不超过1/1000，避免单侧受力导致隔热层受压变形。在实际管线布设中，该类绝缘管支架的布设间距需要根据管道材质、输送介质温度、管线敷设坡度综合确定，对于常温工艺管线，支架间距可控制在4-6米区间，对于高温热力管线，需要适当缩小支架间距，同时在支架位置预留管道热位移的补偿余量，避免热应力拉扯支架结构。不同于传统的金属管托加橡胶绝缘垫的组合结构，这款一体式绝缘支架不需要在安装时额外铺垫绝缘层，

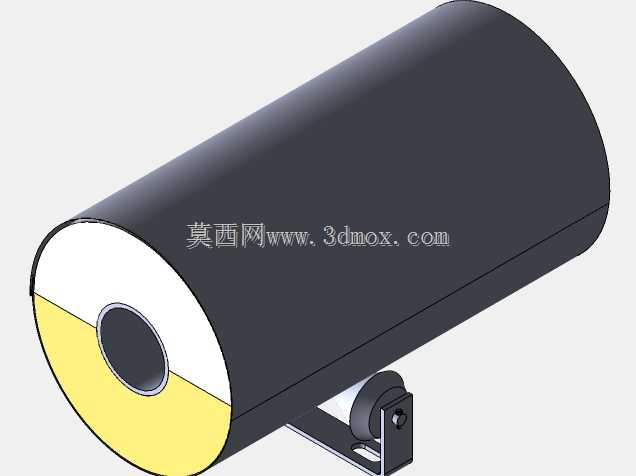

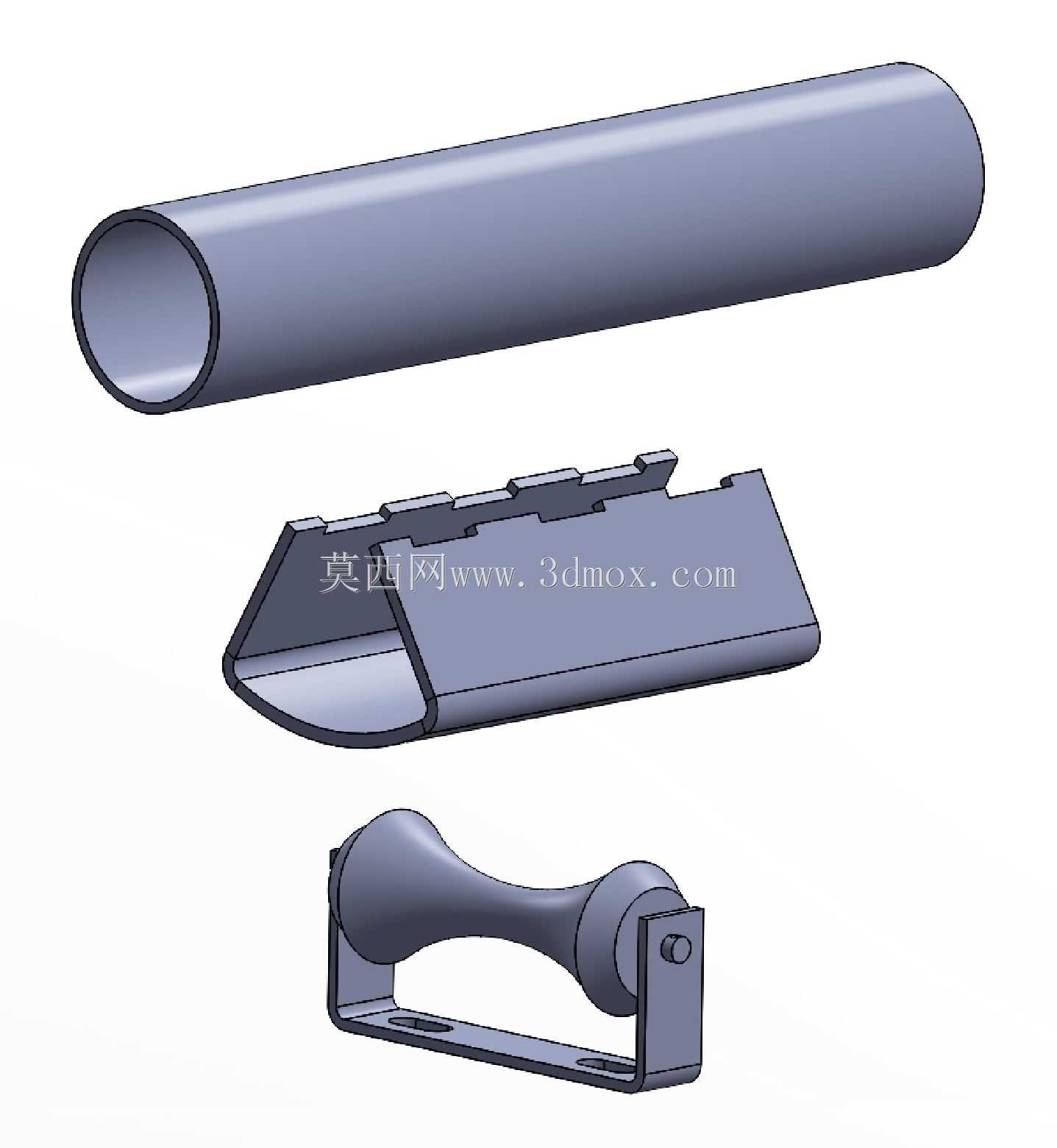

　　也避免了橡胶垫长期使用老化、脆裂导致的绝缘失效、隔热失效问题，复合材料本身的耐候性可以满足户外露天、埋地等多种敷设场景的使用要求，不需要做额外的防腐处理。在三维建模过程中，该结构重点还原了内弧面的防滑纹理细节、翼边的安装孔位尺寸、弧面的曲率精度，确保模型导入管线整体装配模型时，可以直接匹配对应规格的管道与隔热层模型，不会出现干涉、贴合度不足的问题，方便结构设计人员直接调用进行管线排布设计，也可以作为生产加工的尺寸参考依据。在实际运维过程中，该类支架不需要定期更换绝缘部件，只需要在例行管线巡检时检查支架固定螺栓是否松动、弧面与隔热层是否贴合紧密即可，相比传统组合式管托大幅降低了运维工作量。对于有防静电要求的工艺管线，该支架的绝缘特性还可以避免管线静电通过支撑结构无序导除，配合管线专门的静电接地装置，可以实现静电的可控泄放，提升工艺管线运行的安全性。
