TEMA AES型管壳式热交换器结构设计

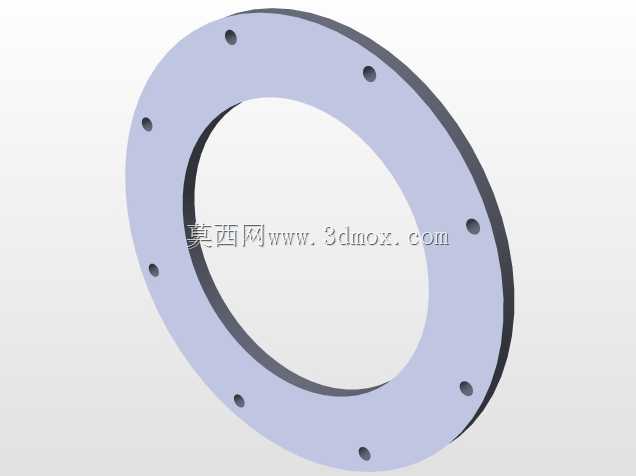

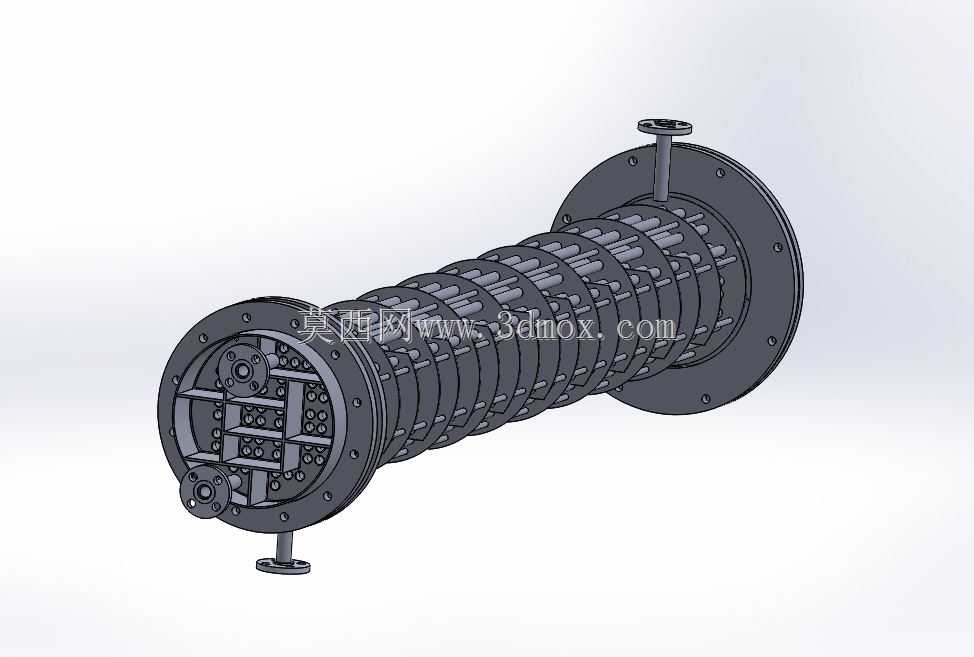

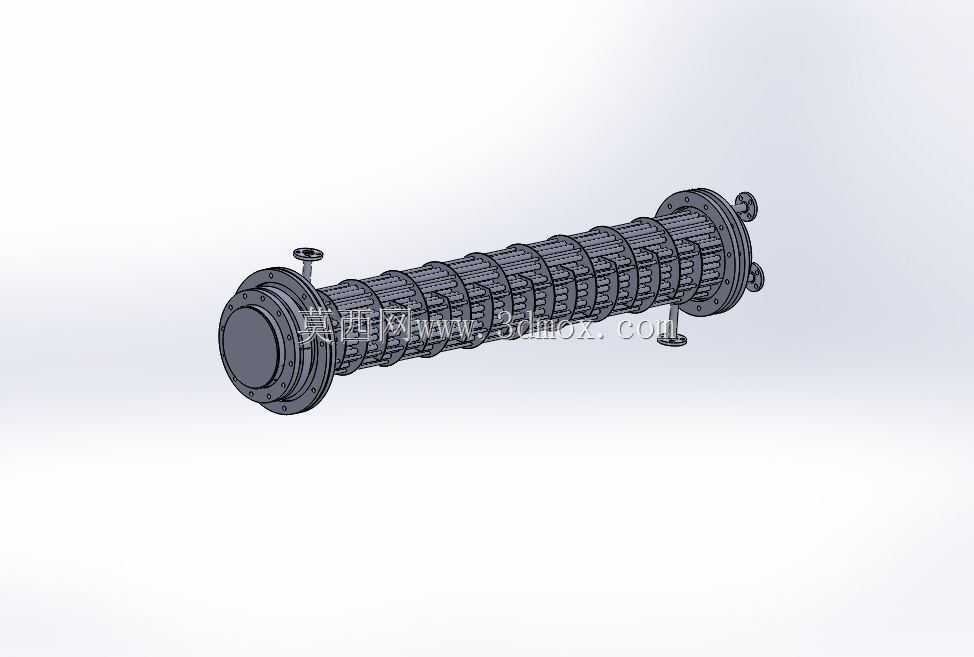

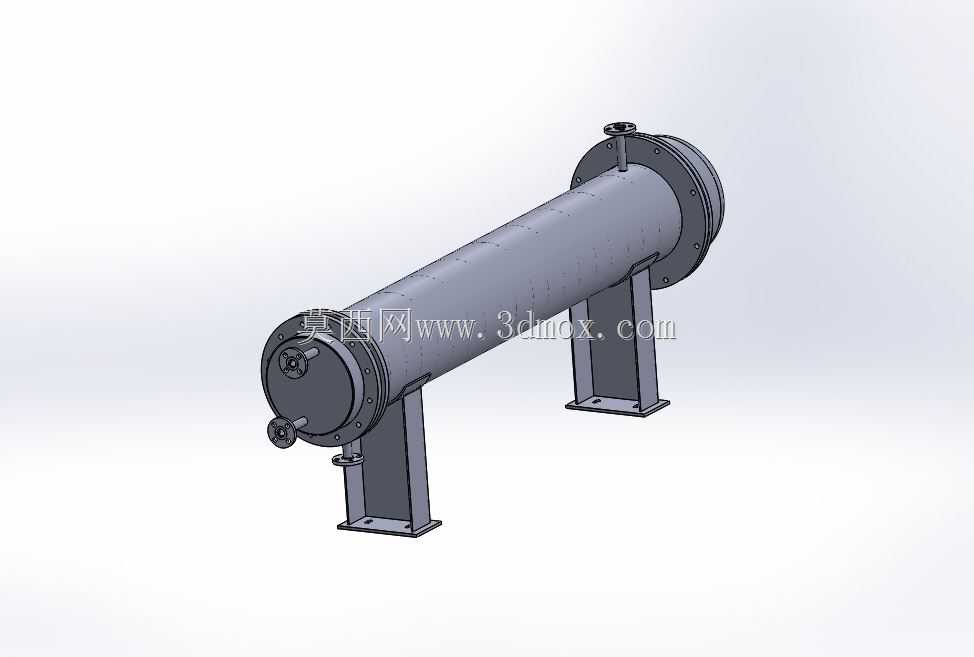

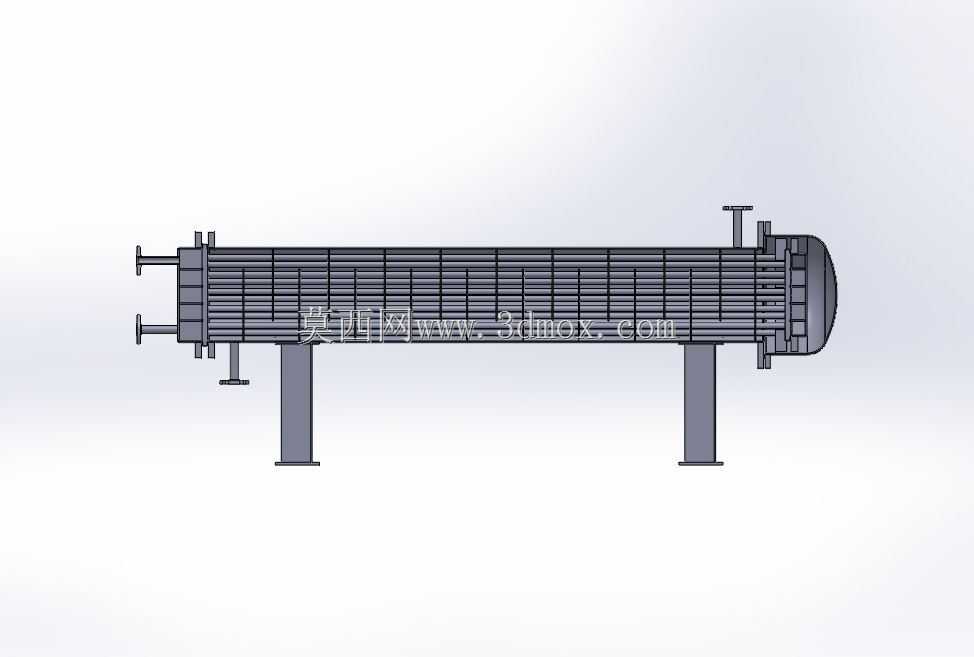

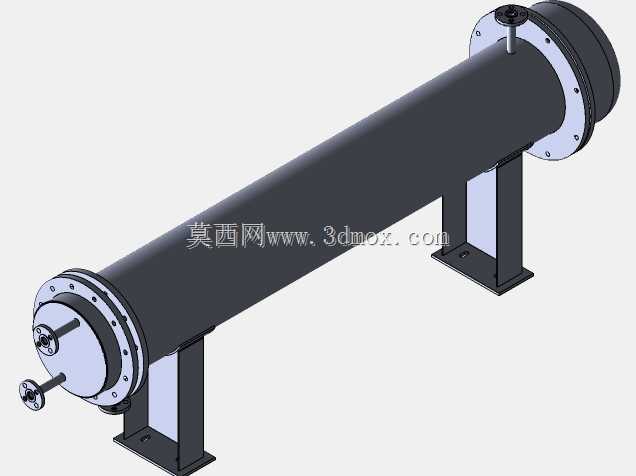

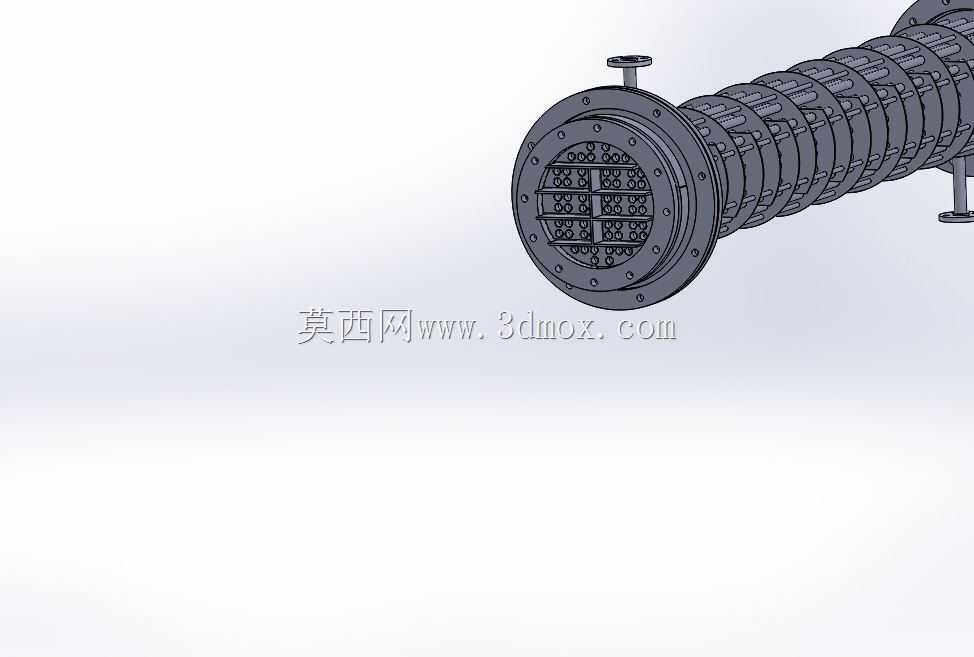

　　在化工、电力、暖通、食品加工等诸多工业场景中，管壳式热交换器是应用占比最高的间壁式传热设备，其中符合TEMA标准的AES型结构，因前端管箱可拆、后端采用浮头结构的特性，适配管壳程温差较大、介质易结垢需要频繁清理管束的工况，比如炼油装置的常减压换热单元、化工生产的溶剂换热回收、集中供热系统的汽水换热环节，都能看到这类设备的身影。这套三维结构完整还原了AES型热交换器的核心组成，从外部支撑结构到内部换热管束的装配逻辑都做了具象化呈现，能给结构设计人员做方案选型、建模参考提供直观的参照。

　　从实际用途来看，这类设备的核心作用是实现两种不同温度流体之间的热量传递，既可以满足工艺生产中对介质加热、冷却、冷凝、蒸发的温度控制需求，也能在余热回收场景中回收高温流体的余热，用来预热低温进料介质，降低生产过程的能耗。AES型的结构特性决定了它的适用边界：前端的平盖管箱拆卸后不需要挪动连接的工艺管线，就能直接抽出管束进行清理，不管是管程走易结垢的循环水、还是壳程走含杂质的工艺介质，后期维护的便利性都远高于固定管板式结构；后端的浮头结构可以在设备运行时自由伸缩，完全消除管壳程金属壁温不同带来的热应力，不会因为热胀冷缩出现管板焊缝拉裂、换热管变形失效的问题，适配管壳程设计温差超过50℃的工况。

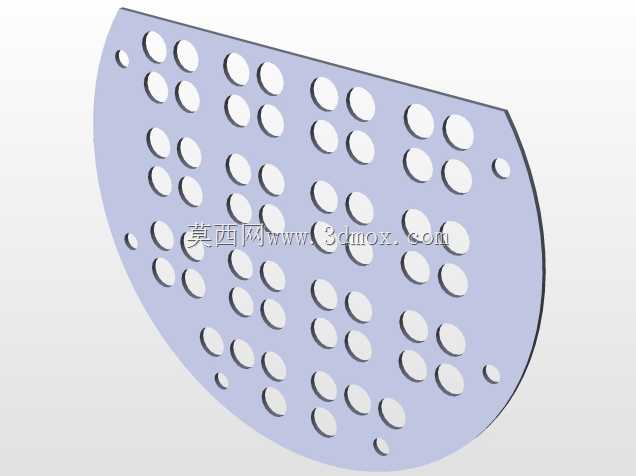

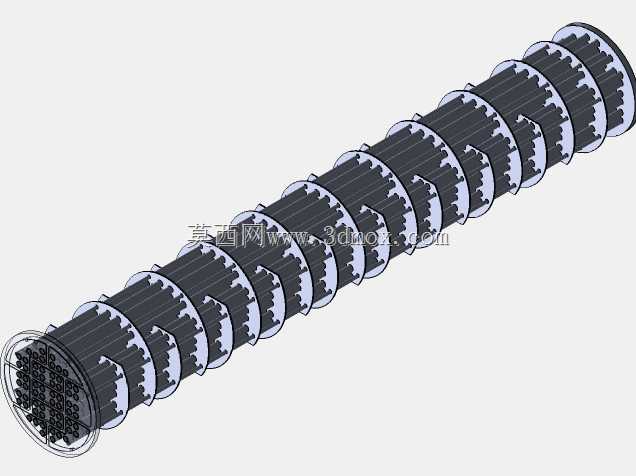

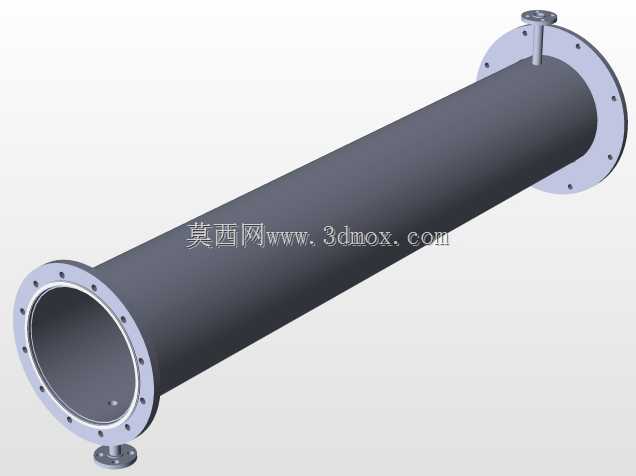

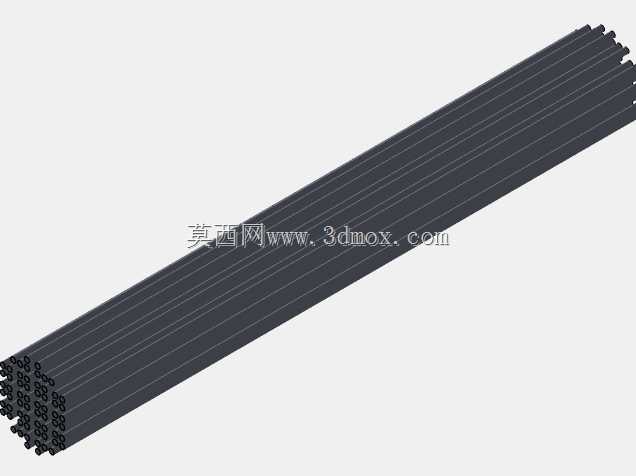

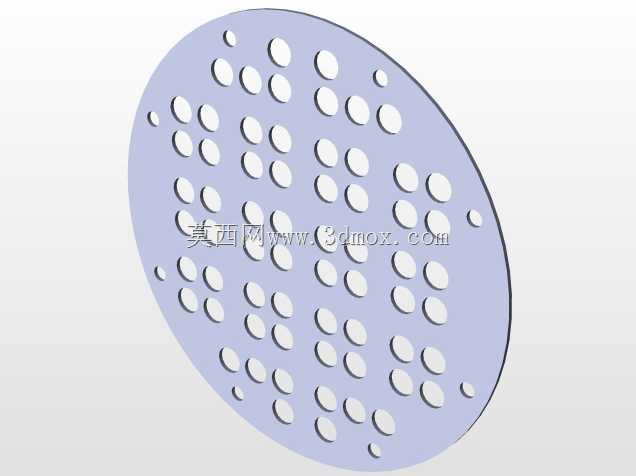

　　从功能特性的设计逻辑来看，这套结构的各个部件都对应明确的工程需求：筒体部分采用等径直筒结构，两端分别与固定管板、浮头端管板连接，内部的换热管采用正三角形或者正方形排布，管程流体从前端管箱的入口进入，通过换热管内部流到后端浮头管箱，再折返从前端管箱的出口流出，可根据换热需求设计为单管程、双管程或者多管程结构；壳程流体从筒体上的接管进入，在折流板的导流作用下横向冲刷换热管外壁，和管内流体完成热量交换后从筒体另一端的壳程接管流出，折流板的切口高度、板间距都是根据壳程介质的流速、换热系数要求设计的，既可以提升壳程流体的湍流程度强化传热，也能对长跨度的换热管起到支撑作用，避免换热管在流体冲击下出现振动磨损。筒体上方设置的排气口、下方设置的排净口，是工程设计中必不可少的结构，设备投用前可以通过排气口排尽壳程内部的空气，避免气阻影响换热效率，设备检修时可以通过排净口排尽壳程残留的介质，避免拆装时介质泄漏。

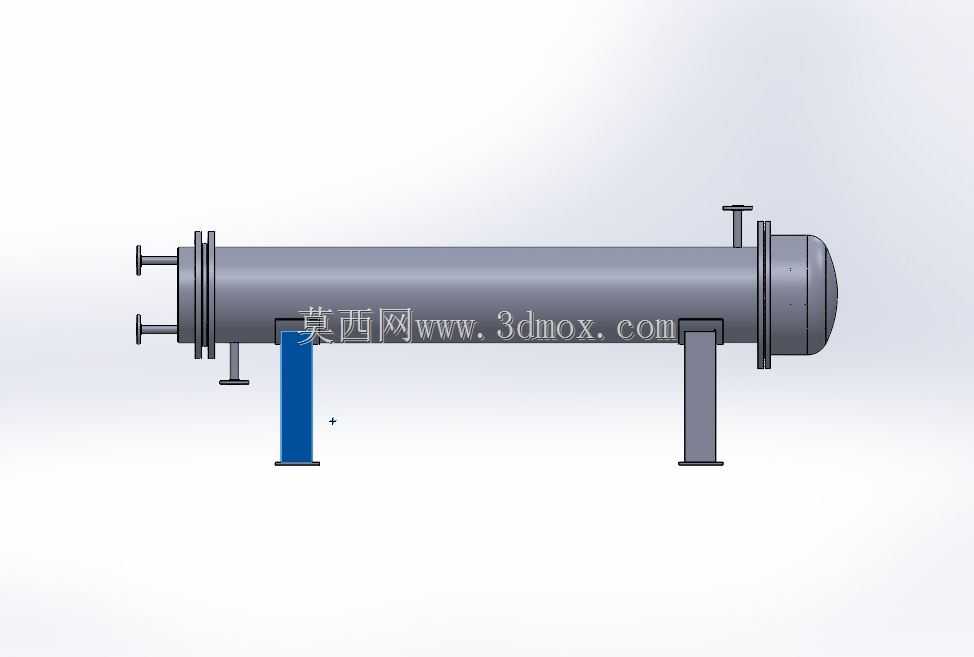

　　外形尺寸与安装边界方面，这类设备的核心尺寸参数是围绕换热面积需求确定的，筒体直径根据换热管数量、排布方式计算得出，换热管长度根据换热面积、场地安装空间匹配，常规工业应用中同类型设备的筒体直径范围从150mm到1800mm不等，换热管长度从1.5m到9m不等，可根据实际工况调整。设备的支撑采用两个鞍式支座，其中一个为固定支座，用地脚螺栓与基础刚性连接，另一个为滑动支座，支座底部开有长圆形螺栓孔，允许设备在温度变化时沿轴向自由伸缩，避免热应力传递到基础或者连接管线上。安装时需要预留足够的前端操作空间，满足拆卸管箱、抽出管束的检修需求，前端预留的抽芯空间长度至少要大于换热管的总长度，否则后期无法完成管束的抽装清理；设备的工艺管线连接要考虑柔性设计，避免管线重量附加在设备接管上造成接管焊缝开裂，接管处可根据介质特性设置温度、压力检测接口，方便运行时监控设备的工作状态。

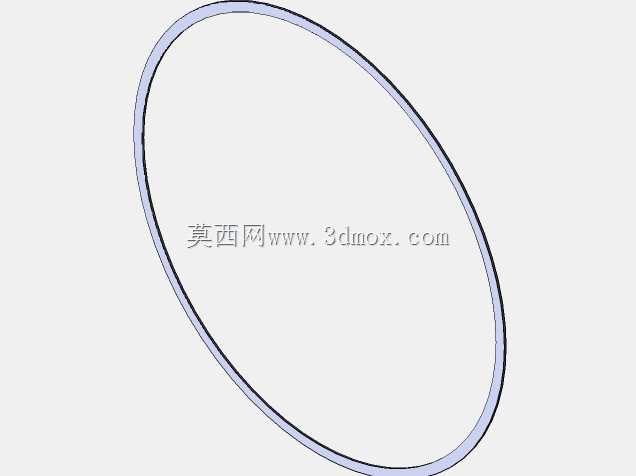

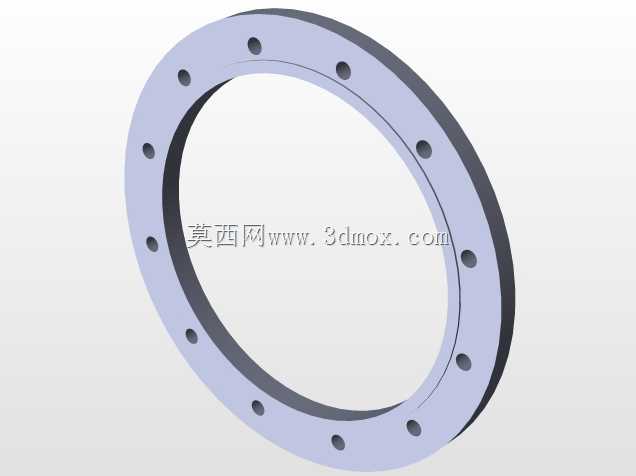

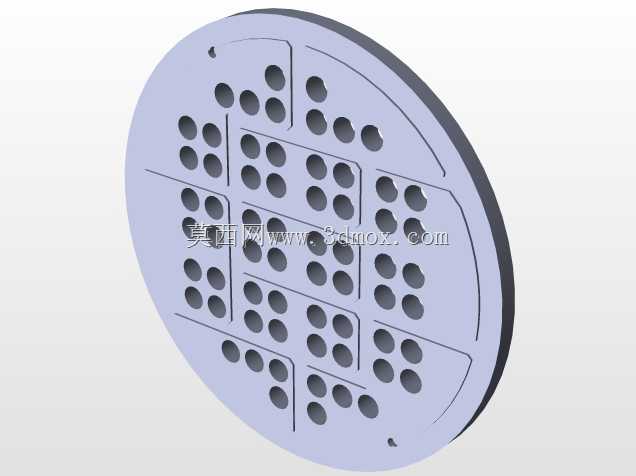

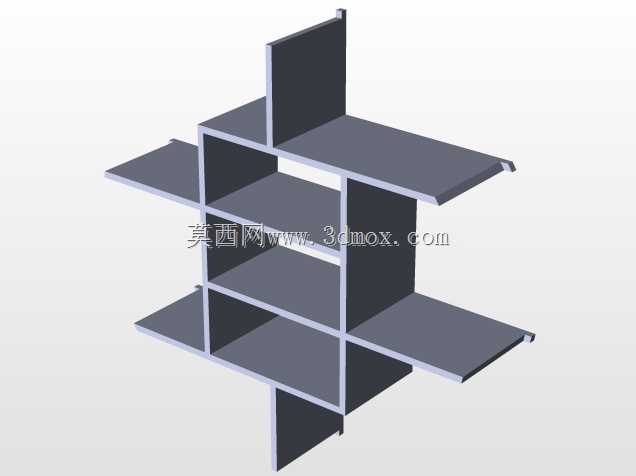

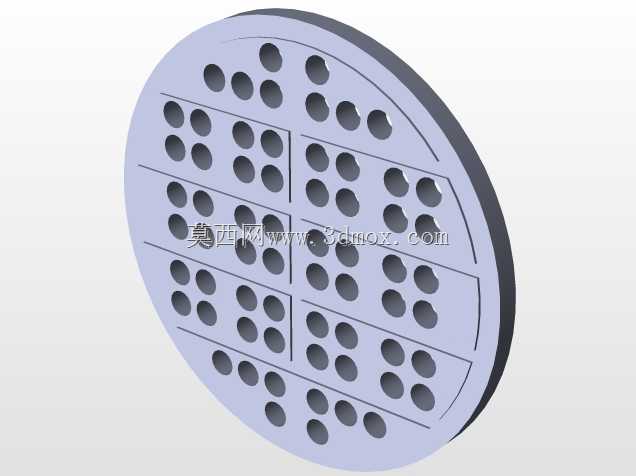

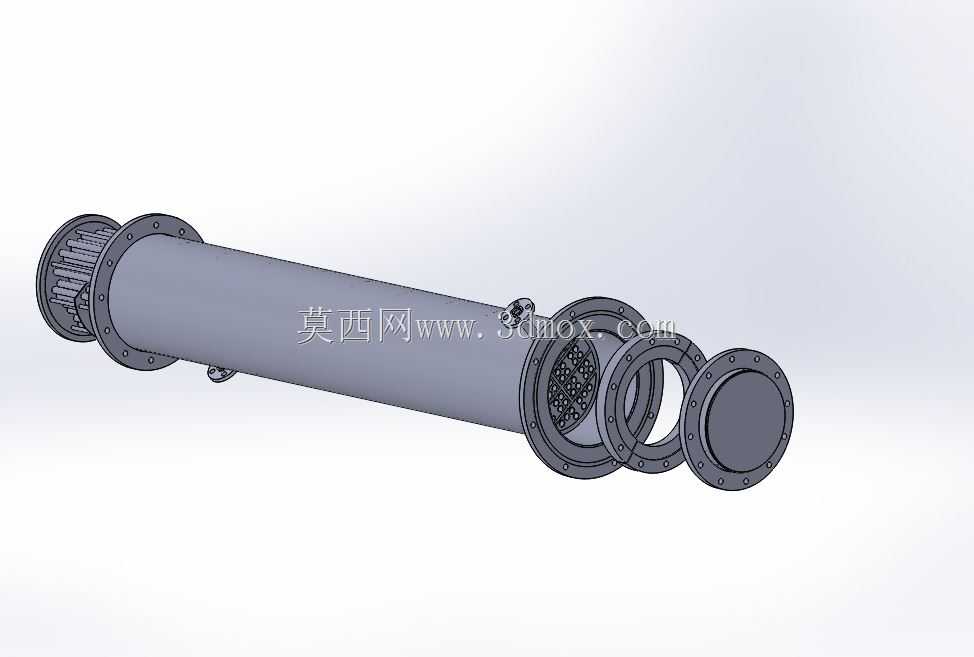

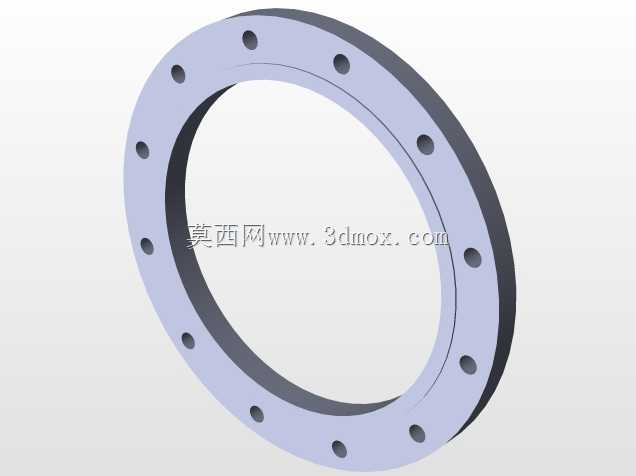

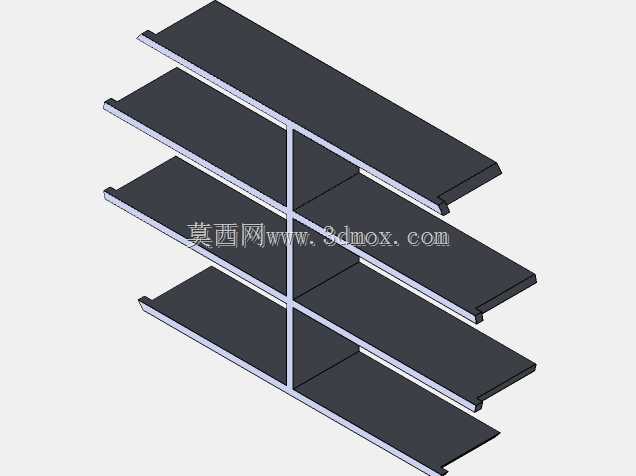

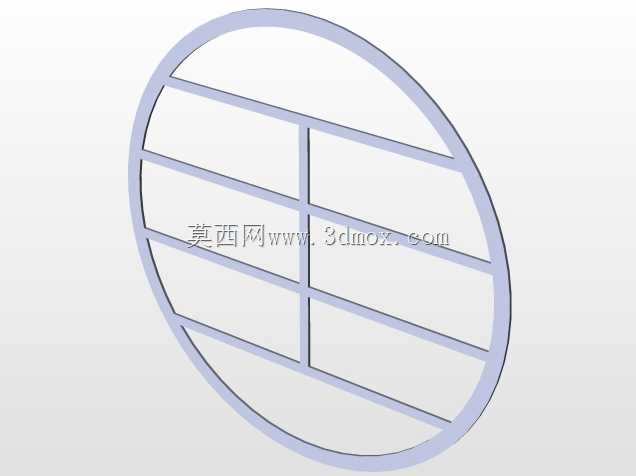

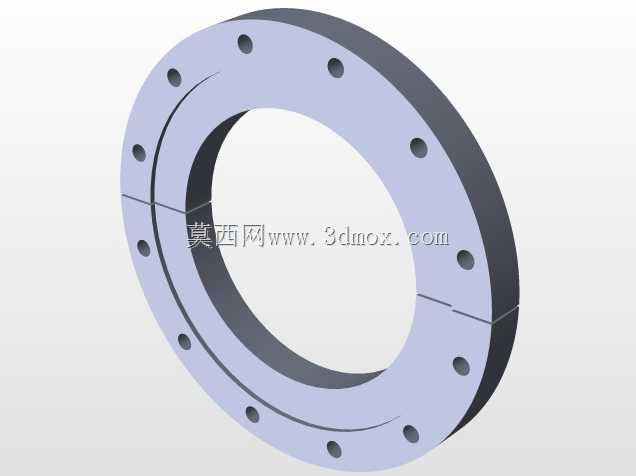

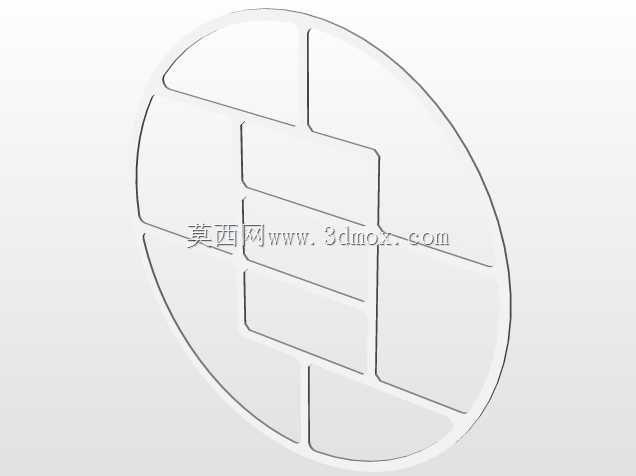

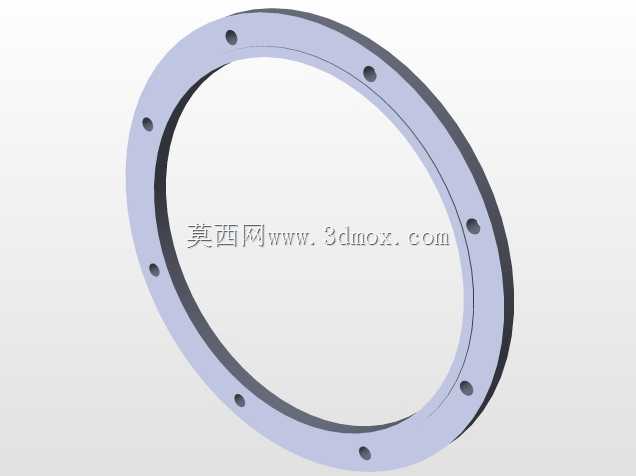

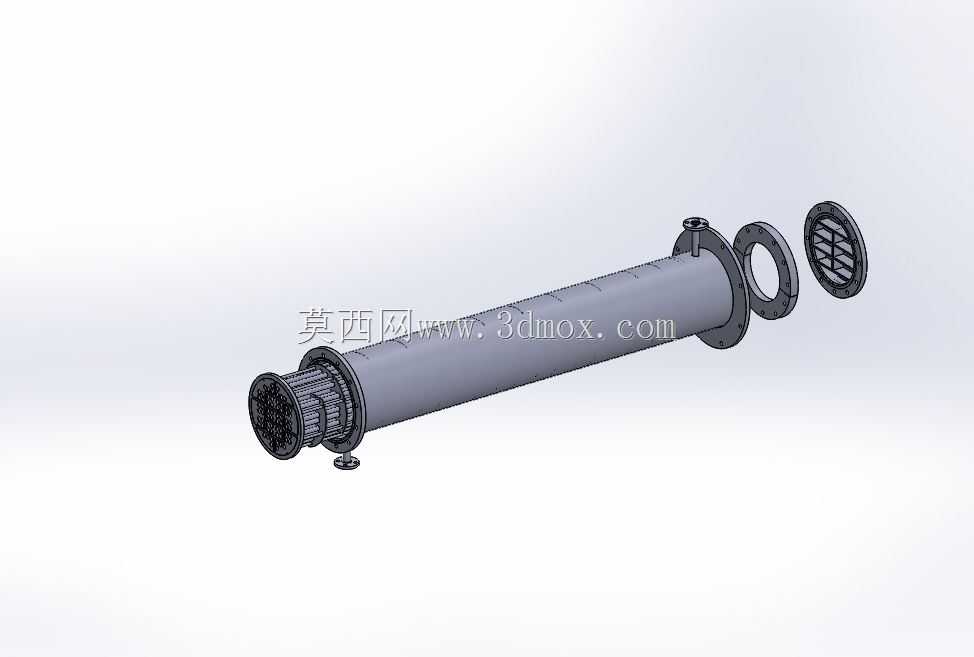

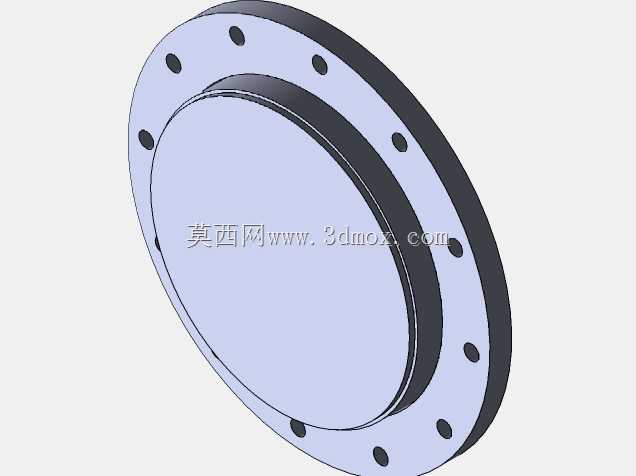

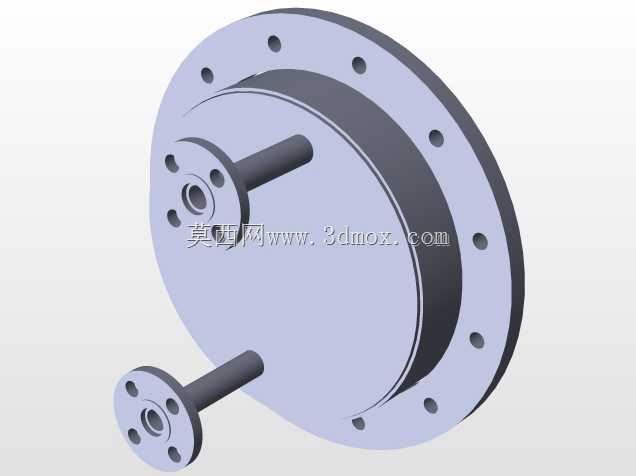

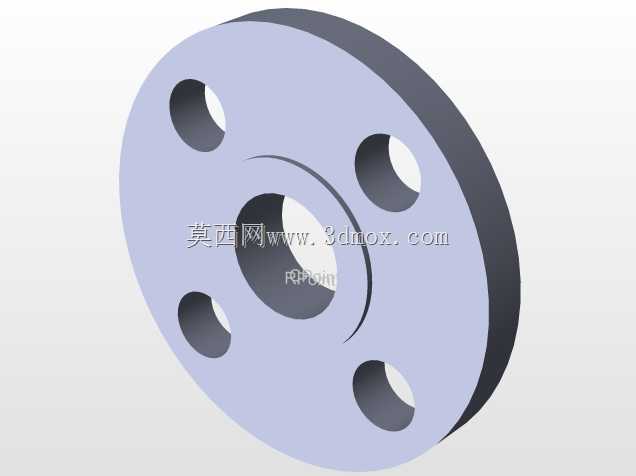

　　从建模设计的细节来看，这套结构还原了工程实际中的装配关系：管板与换热管的连接采用强度焊加贴胀的结构，既保证密封性能，也避免换热管在管板孔内出现振动磨损；浮头端的密封结构采用可拆的浮头盖与垫片密封，保证壳程介质不会发生内漏；前端管箱的分程隔板与管板的密封槽配合，实现管程多程的分隔，避免管程流体短路。支座的地脚螺栓孔位置、接管的法兰密封面形式都符合压力容器的相关标准要求，不管是用来做方案演示、还是建模练习的参考，都能贴合实际工程的设计逻辑，不会出现脱离生产实际的结构错误。对于刚接触换热设备设计的人员来说，通过这套三维结构可以快速理解AES型浮头式换热器的装配关系、介质流向、结构特点，避免在设计中出现支座选型错误、检修空间预留不足、热应力补偿缺失等常见问题。
