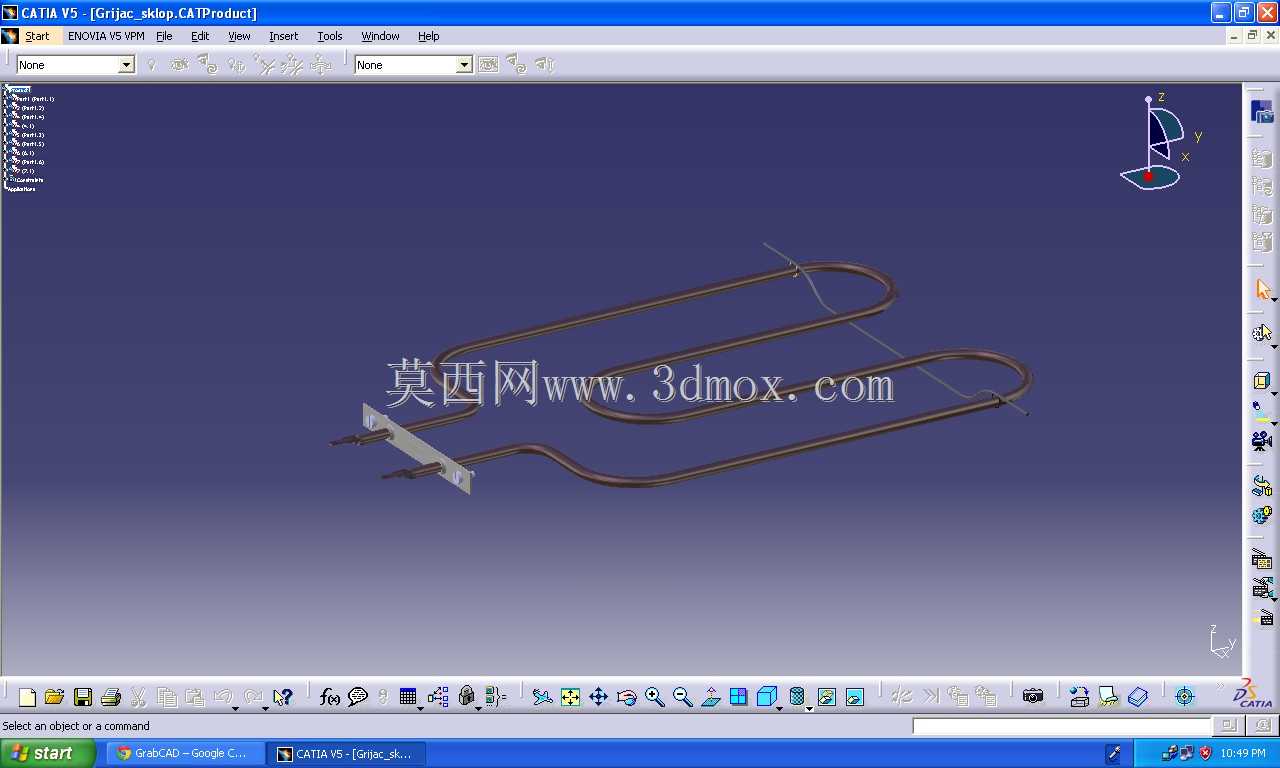

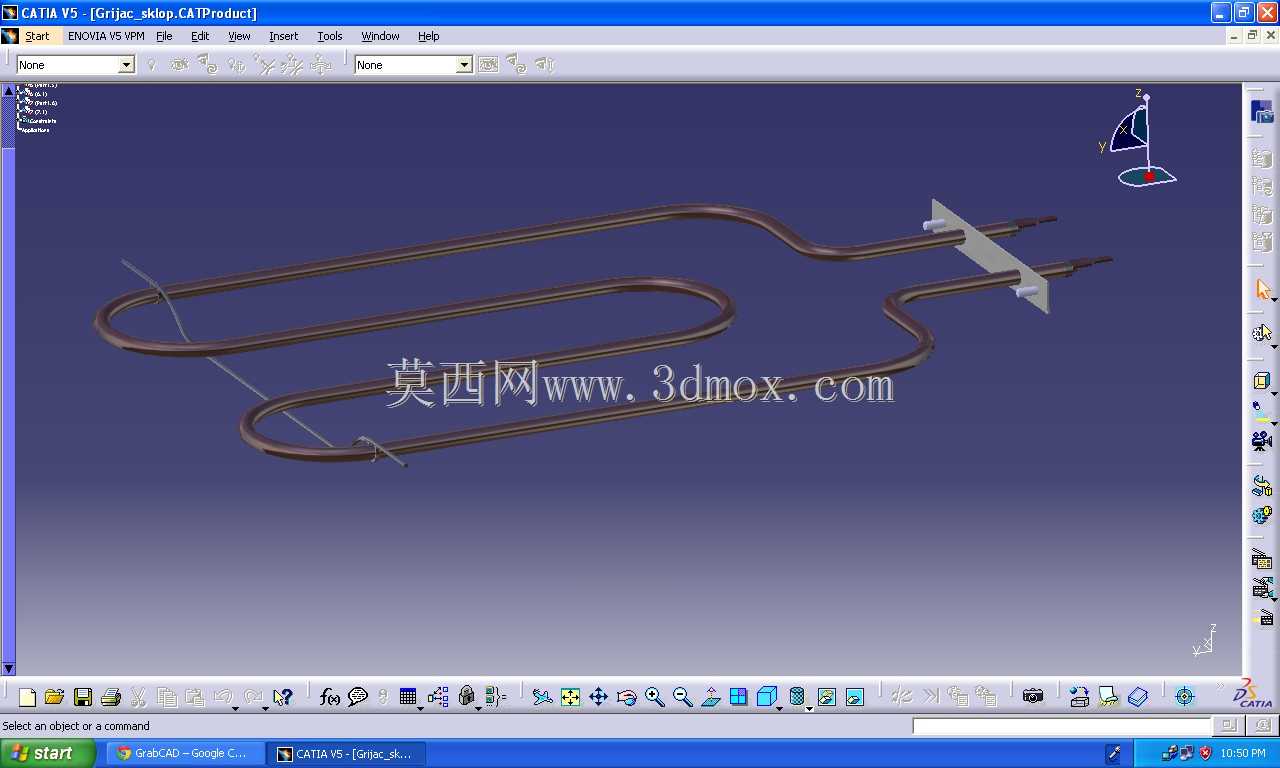

蛇形紫铜加热换热元件结构设计

　　在民用采暖、小型工业温控设备的换热回路里，这类蛇形弯制的紫铜导热元件是直接参与热交换的核心部件，和常规直管式换热结构相比，连续弯折的流道可以在有限的安装空间内拉长介质流通路径，让管内流动的热媒和外部环境的接触换热面积得到充分提升，不需要额外增加设备整体的外形尺寸就能获得更理想的换热效率。从结构设计逻辑来看，这类元件的弯管曲率是前期建模阶段需要反复校核的核心参数，紫铜材质虽然延展性优异，适合冷弯成型，但如果弯折半径过小，弯管位置的管壁会出现拉伸减薄，长期承受热媒压力的工况下容易出现渗漏隐患；如果弯折半径过大，又会压缩有效换热长度，达不到预设的换热功率要求。建模过程中需要先确定安装基准面的固定支架位置，

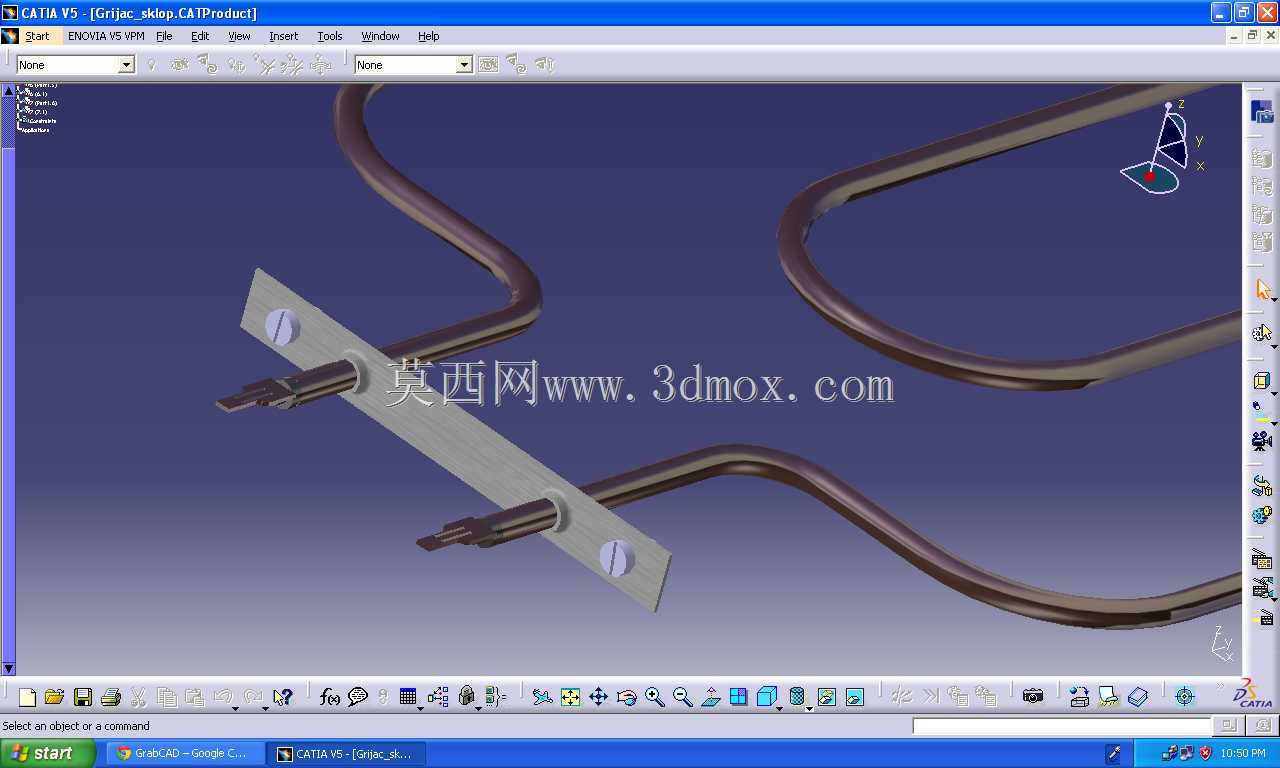

　　两端的连接接头要和外部管路的接口尺寸完全匹配，预留的安装余量要考虑现场装配的操作空间，避免出现管路对接时的强制对位，防止装配应力长期作用在焊口位置导致疲劳开裂。这类换热元件的实际应用场景覆盖很广，从小型电采暖设备的内置发热组件，到工业恒温槽的换热盘管，再到小型烘干设备的空气加热构件，都能看到同结构的设计应用。设计时需要先明确设备内部的安装边界，包括安装腔室的长宽高尺寸、周边其他构件的避让距离，蛇形管的排布间距要均匀，既不能过密导致空气流通阻力过大影响对流换热效果，也不能过疏浪费有限的安装空间。两端的固定支架采用薄金属片冲压成型，和管身的连接位置要做贴合弧度处理，装配后不会出现管身松动的情况，

　　设备运输或者运行过程中产生的振动可以通过支架传递到设备壳体，避免管身长期受振动出现疲劳损伤。从流体流动的角度考量，连续弯折的流道会让管内的热媒形成轻微的湍流状态，相比直管内的层流状态，湍流可以让热媒自身的热量传递更充分，减少管内中心区域和近壁区域的温度差，进一步提升整体换热效率。建模时还要注意弯管位置的圆滑过渡，不能出现弯折死角，否则热媒中的杂质容易在死角位置沉积，长期使用后会造成管路堵塞，影响热媒的正常循环。紫铜材质的高导热系数是这类换热元件选择该材料的核心原因，相同壁厚和管径的前提下，紫铜的导热效率远高于普通钢管和铝管，适合对换热响应速度有要求的温控场景，设备启动后可以快速将热媒的热量传递到外部环境，

　　缩短设备达到预设温度的等待时间。设计过程中还要考虑元件的安装便利性，两端的接头位置要统一朝向安装操作侧，现场装配时不需要额外调整元件角度就能完成管路对接，固定支架的安装孔位要和设备壳体上的预设螺柱位置完全对应，装配时可以直接对位锁紧，减少现场调整的工作量。另外，管身的排布要避开设备内部的电气元件走线区域，防止长期高温工作对线缆绝缘层造成老化影响，和周边塑料构件的距离也要满足耐热安全距离要求，避免高温导致塑料构件变形失效。对于不同功率要求的设备，只需要调整蛇形管的弯折次数和整体长度，不需要改变基础的弯管曲率和连接结构，就能形成系列化的设计方案，大幅减少后续同类型产品的建模和生产准备周期。弯管成型后的管身要保证直线段的平行度，所有弯折段处于同一平面内，安装后不会出现和周边构件的干涉问题，支架和管身的连接位置如果采用焊接工艺，建模时要预留焊料的填充空间，避免焊接后出现尺寸偏差影响装配。
