列管式换热芯体管束组件结构设计

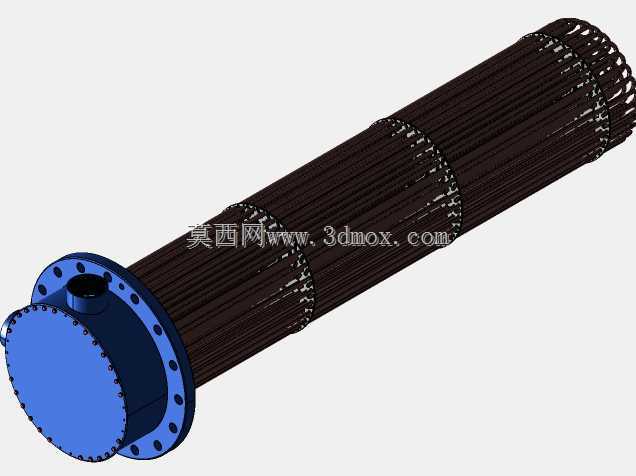

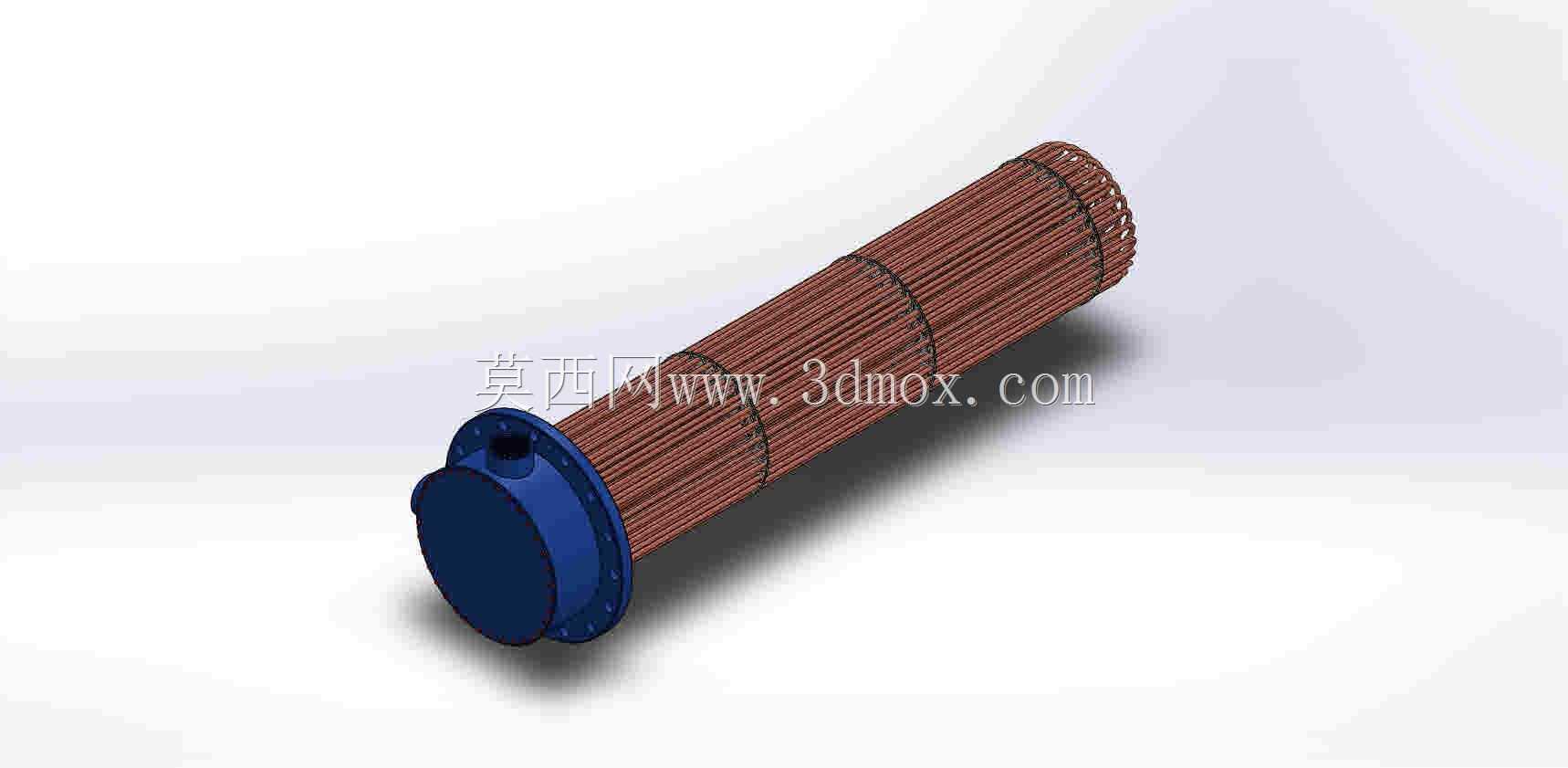

　　这套管束组件是管壳式换热器的核心换热单元，在化工、暖通、能源动力、制冷等行业的换热工况中承担两种介质间的热量传递作用，常见于循环水冷却、工艺介质升温、余热回收等场景，是可独立抽换的芯体部件，适配固定管板式、浮头式等常规管壳换热器的壳体内腔安装需求。从结构设计逻辑来看，整个组件以多根平行排布的薄壁金属换热管为核心传热载体，换热管沿轴向整齐排列形成规整管束，管间通过定距折流结构保持均匀间距，既避免运行过程中管束振动碰磨，也能引导壳程介质沿折流通道形成紊流，提升壳程侧的换热效率，减少换热死区。管束一端集成了带法兰连接结构的端盖组件，端盖与管板采用密封贴合设计，法兰上预留的螺栓孔位可与壳体管箱侧的配对法兰精准对接，

　　安装时只需将整个管束沿壳体内腔轴向推入，对齐法兰孔位穿入螺栓紧固即可完成芯体装配，后期检修维护时可直接抽出管束清理管外壁结垢、更换破损换热管，无需整体切割壳体，大幅降低现场运维的工作量。设计过程中重点考量了管束的安装边界适配性，管束整体外径严格匹配对应规格壳程的筒体内径，预留的安装间隙控制在合理范围，既避免间隙过大造成壳程介质短路旁通，也防止间隙过小导致抽芯卡涩；管束轴向长度根据换热面积需求匹配对应壳体的筒身长度，端盖法兰的密封面形式适配常规管箱的密封要求，可搭配不同材质的密封垫片满足不同压力、温度工况的密封需求。换热管采用等间距排列布局，管端与管板的连接采用可靠的胀接加焊接合工艺，能承受管程、壳程之间的压差，避免介质串漏；

　　管束外围的捆扎带沿轴向等距布置，将松散的换热管束箍紧为整体，提升组件的整体刚性，避免运输、安装过程中管束变形错位。在实际工况应用中，管程介质从端盖侧的管箱入口进入，通过每根换热管的内腔流向另一端管箱，壳程介质则在壳体与管束之间的空腔沿折流通道流动，两种介质通过薄壁换热管的管壁完成热量交换，管束的换热管数量、管径、长度参数可根据换热量、介质流速、压降要求灵活调整，这套结构的设计充分兼顾了换热效率、安装便利性、运维便捷性与运行可靠性，适配多数常规液-液、气-液换热工况的使用需求，结构成熟度高，加工制造难度低，是工业换热领域应用最广泛的芯体结构形式。
