带锥套锁紧结构的滑轮轴组件设计

　　在带式输送、物料提升、纺织传动这类需要稳定线速度传递的工业场景里，滑轮轴的锁紧可靠性直接决定了整条传动链路的运维周期——传统平键连接的滑轮轴在长期交变载荷、频繁正反转的工况下，很容易出现键槽磨损、轴毂配合间隙增大的问题，轻则引发传动带跳动、张紧力失衡，重则出现滑轮窜动、带体脱槽的设备故障，而带锥套锁紧的滑轮轴结构，正是针对这类痛点优化的传动承载部件。

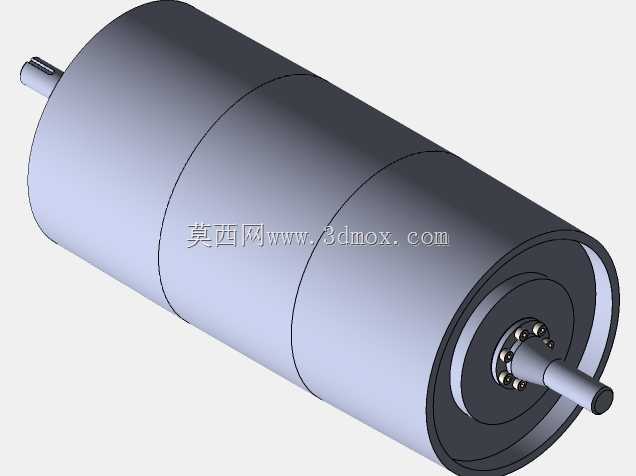

　　从实际使用场景来看，这类滑轮轴多用于中轻载的定轴传动工位，比如包装生产线的进料皮带张紧端、小型输送设备的改向滑轮位、纺织机械的导带轮支撑位，这些工位的共性特点是安装空间紧凑，后期运维不允许长时间停机拆解，同时需要轴毂之间具备足够的抱紧力，抵消传动过程中带体拉扯带来的轴向窜动与周向滑动力矩。

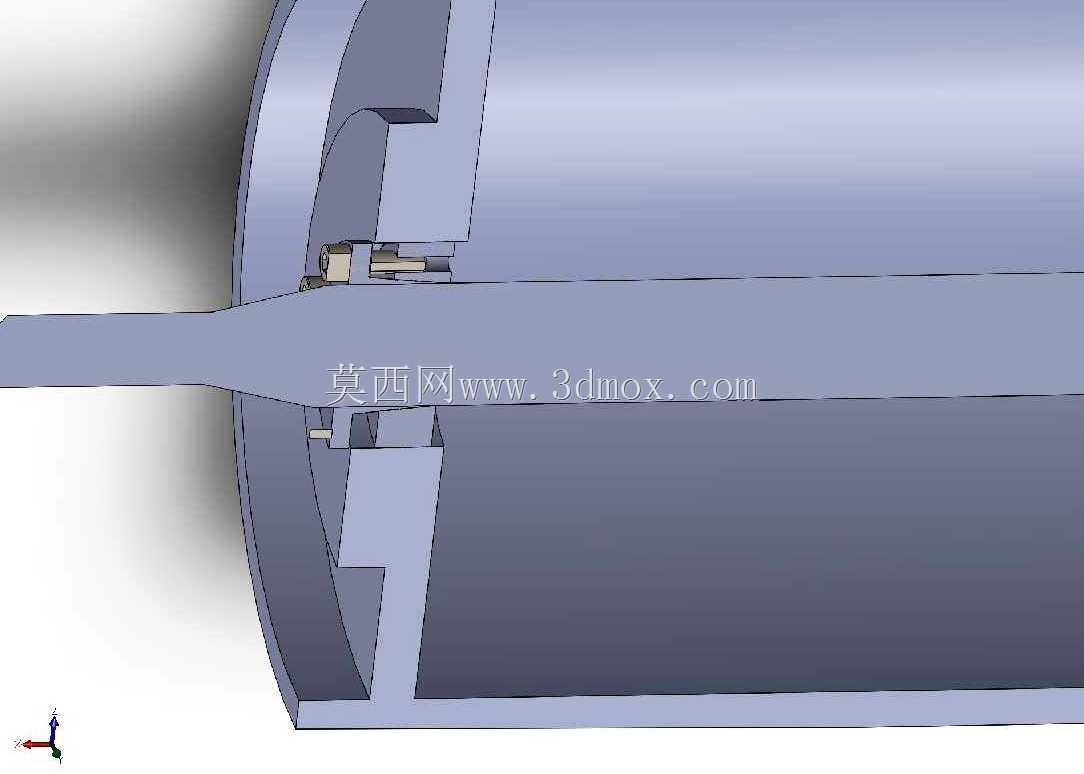

　　这套结构的核心设计逻辑，是利用锥面配合的自锁特性替代传统的键连接传力：轴端加工出标准锥度的配合段，配套的剖分式锥套内孔与轴锥面贴合，外圆与滑轮轮毂的直孔配合，当轴向锁紧力施加在锥套端面时，锥面会产生均匀的径向胀紧力，让锥套与轴、锥套与轮毂之间同时形成足够的静摩擦力矩，既可以传递周向的旋转扭矩，也能提供可靠的轴向定位力，不需要额外加工键槽，也避免了键槽带来的轴截面应力集中问题。

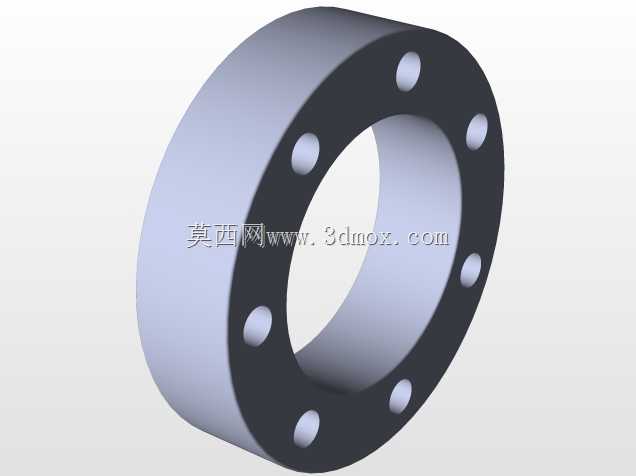

　　从结构细节来看，轴体采用阶梯轴设计，非配合段预留了轴承安装位，轴肩位置做了圆角过渡，避免热处理与承载过程中的应力集中；锥段的锥度选用了通用的自锁锥度区间，既保证装配时的推入顺畅度，也能在锁紧后实现无间隙配合，不会因为运行中的振动出现松脱。锥套上设计有对称的拆卸螺纹孔，后期维护时只需要将锁紧螺栓松开，拧入拆卸孔就能平稳顶出锥套，不需要用拉马硬撬轮毂，大幅降低了拆装过程中对轴面、轮毂配合面的损伤。

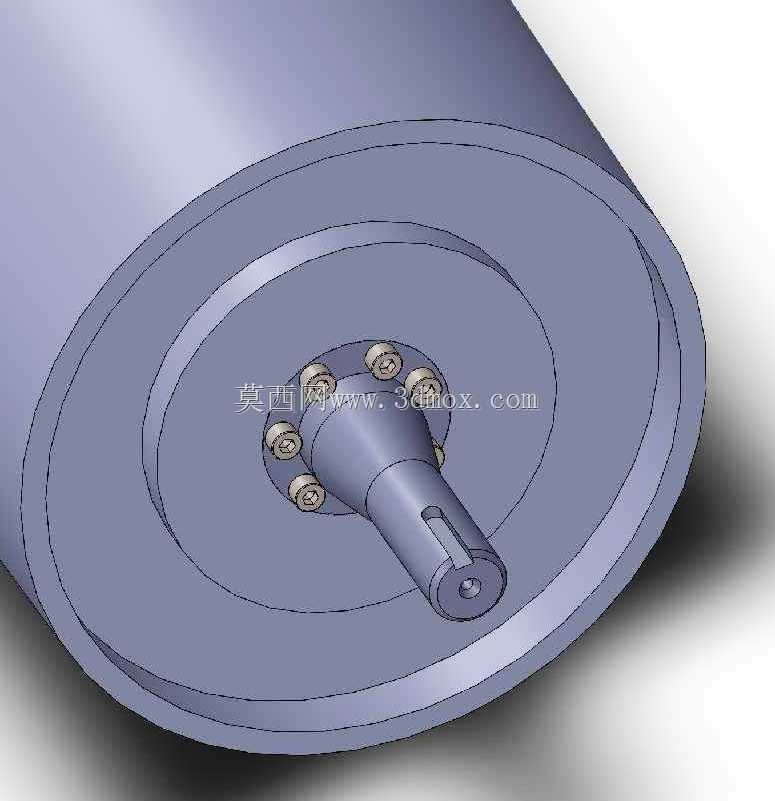

　　安装边界方面，这套滑轮轴的轴向定位依靠轴肩与锥套端面的双重限位，安装时只需要保证轮毂端面与锥套端面的贴合度，不需要额外加工轴向定位卡槽；径向配合上，锥套与轴的锥面贴合面积要求不低于80%，装配前需要清理配合面的毛刺与油污，避免杂质影响锥面的抱紧效果；锁紧螺栓的拧紧需要按照对角顺序分步施加扭矩，保证锥套四周的胀紧力均匀，避免出现单侧抱紧力不足导致的偏心问题。

　　相比传统的键连接滑轮轴，这种锥套锁紧结构的对中性更好，滑轮安装后的径向跳动量更小，能有效降低传动带的偏磨问题，延长带体的使用寿命；同时因为没有键槽的间隙，传动过程中的冲击载荷会被锥面的摩擦力均匀分散，不会出现键槽啃蚀的问题，在频繁启停、正反转的工况下，轴与轮毂的配合寿命能提升数倍。另外这种结构的适配性很强，同直径的轴段可以通过更换不同内孔尺寸的锥套，适配不同轮毂孔径的滑轮，不需要重新加工轴体，能大幅降低备件的储备种类，适合多规格小批量的设备改造场景使用。

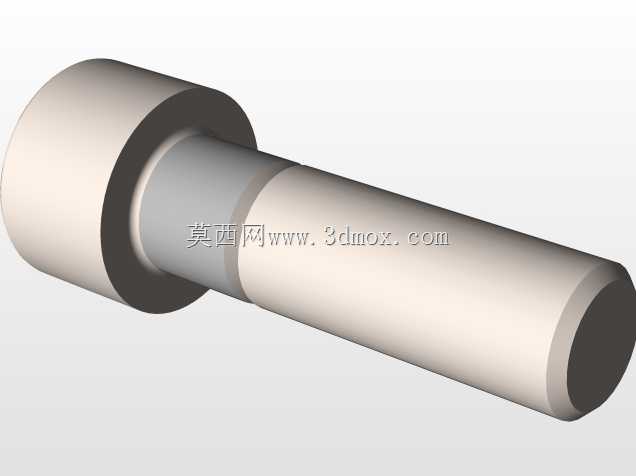

　　在实际选型应用中，需要根据传递的额定扭矩核算锥面的抱紧力，匹配对应规格的锁紧螺栓数量与拧紧扭矩，避免因为抱紧力不足出现打滑；同时锥段的表面粗糙度需要控制在合理区间，过于粗糙会导致装配时锥面无法完全贴合，过于光滑则会降低摩擦系数，影响传力能力。轴体的材质选用常规的中碳结构钢即可，配合表面做调质处理提升耐磨性，锥套可以选用与轴体硬度接近的材质，避免长期压紧后出现接触面冷焊粘连的问题，方便后期拆卸维护。
