钣金类金属薄板安装固定支架结构

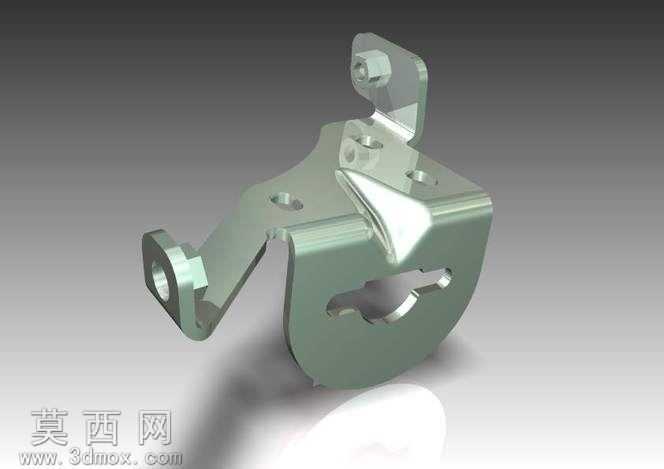

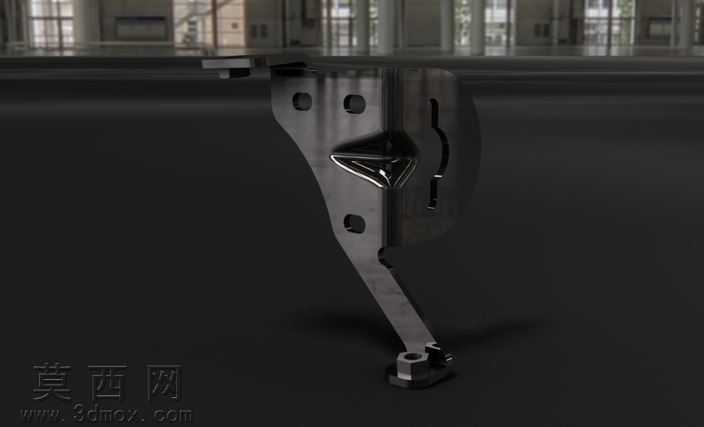

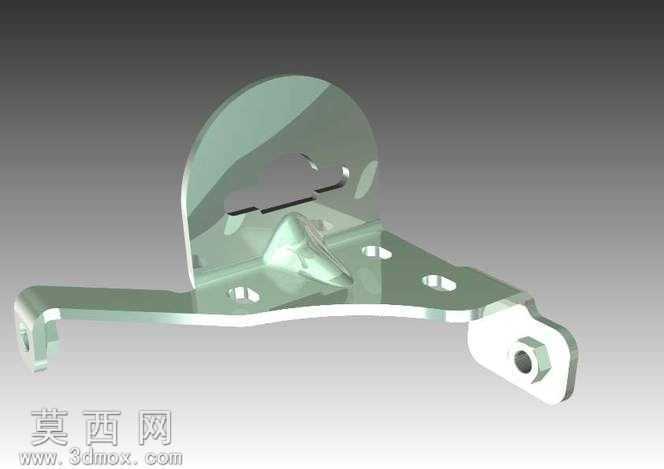

该模型为典型的钣金类金属薄板安装固定支架，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺规范，首先通过基准面绘制主体轮廓草图，以薄壁拉伸生成基础板体结构，再依次通过边线法兰、折弯、切除拉伸、成型工具冲压等特征完成各功能结构的搭建，全程保证折弯系数、K因子设置符合常规冷轧钢板加工参数，确保模型展开后可直接用于冲压下料工序。模型材质设置为镀锌冷轧钢板，渲染阶段采用金属磨砂材质参数，调整环境光反射强度与粗糙度数值，还原真实钣金件表面的哑光金属质感，同时添加柔和的环境HDR贴图，让折弯圆角处、冲孔边缘的光影过渡自然，清晰呈现各结构的空间层次。从结构设计来看，该支架主体为不规则异形薄板结构，边缘设置多组带安装孔的折弯支耳，不同支耳的折弯角度经过空间角度校核，可适配不同方向的安装对接需求；板体中部设置有异形镂空槽，既可以减轻零件整体重量，又能够为对接部件提供避让空间与运动行程；板体上的定位凸台通过冲压成型特征制作，无需额外焊接配件即可实现装配定位功能，所有安装孔位的同轴度、孔边距均符合机械装配公差要求，折弯处的圆角半径匹配板材厚度，避免加工过程中出现开裂问题。设计思路上以功能适配为核心，在保证结构强度的前提下尽可能优化板材利用率，减少不必要的材料冗余，各功能结构的布局充分考虑装配操作空间，确保安装时紧固件可顺利到达锁紧位置，同时兼顾冲压加工的工艺可行性，避免出现过小的折弯内角、过窄的工艺边等不利于量产加工的结构，整体模型特征树逻辑清晰，参数可编辑，可根据实际安装需求快速调整板厚、折弯角度、孔位尺寸等参数，适配不同的使用场景。
