赛车及电单车用通风式制动盘设计

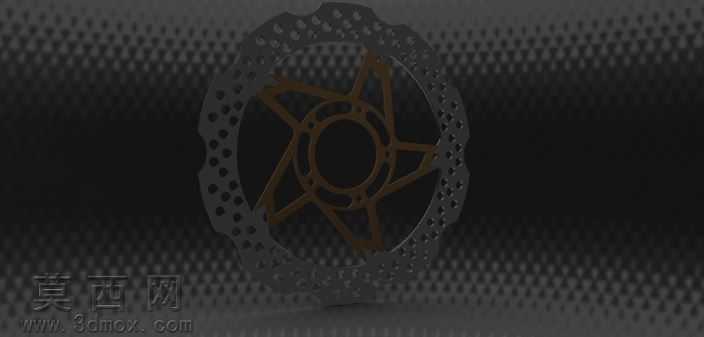

本制动盘模型针对电单车与小型SAE方程式赛车的制动需求开发，采用三维参数化建模完成整体结构设计，建模过程中对制动盘的散热结构、安装定位、力学传递路径做了精细化还原，可直接用于制动系统的结构验证、装配干涉检查与性能仿真分析。模型整体外径设定为320毫米，安装端采用80毫米螺栓间距的5螺栓定位模式，匹配主流赛车与高性能电单车的轮毂安装接口，安装孔位的同轴度、端面跳动公差均按照赛车级制动部件的设计标准做了参数约束，保证装配后制动盘的运转平顺性，避免高速制动时出现抖动问题。制动盘的摩擦工作面采用十字钻通风孔设计，沿盘体圆周均匀排布多组径向通风通道与钻孔结构，建模时对通风孔的倒角、孔边应力释放结构做了细节处理，既可以在制动过程中快速带走摩擦产生的热量，降低制动盘的热衰减速率，也能减少制动过程中产生的粉尘附着，持续保证摩擦面的制动效能。盘体与轮毂连接的中心承载部分采用星形辐条式力传导结构，经过拓扑优化设计，在保证结构强度、满足制动扭矩传递需求的前提下，尽可能去除非承载区域的冗余材料，有效降低了制动盘的整体转动惯量，提升车辆的加速响应与制动操控灵敏度，且该结构的力传递路径为单向优化设计，制动时的扭矩可以沿辐条结构均匀传导至安装螺栓，避免局部应力集中导致的盘体开裂问题。模型渲染阶段采用金属磨砂材质模拟制动盘的铸铁摩擦面质感，中心辐条部分做了金属阳极氧化的色彩区分，还原高性能改装制动盘的视觉效果，所有结构特征均保留可编辑参数，可根据不同车型的安装需求调整盘径、螺栓孔距、通风孔密度等参数，适配不同排量、不同使用场景的两轮车辆与小型赛车的制动系统开发需求，也可作为机械设计教学中制动部件结构设计的参考案例。
