霍尼韦尔AGT1500航空发动机结构设计

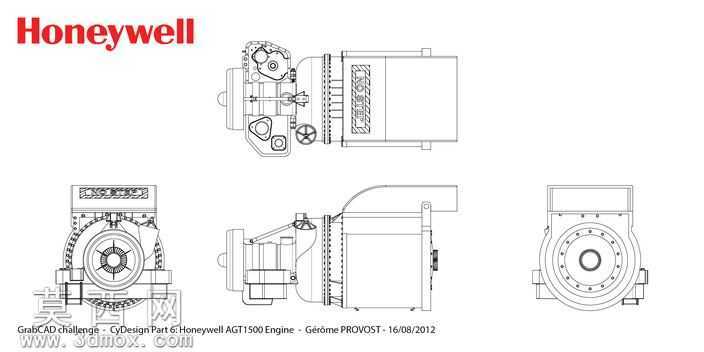

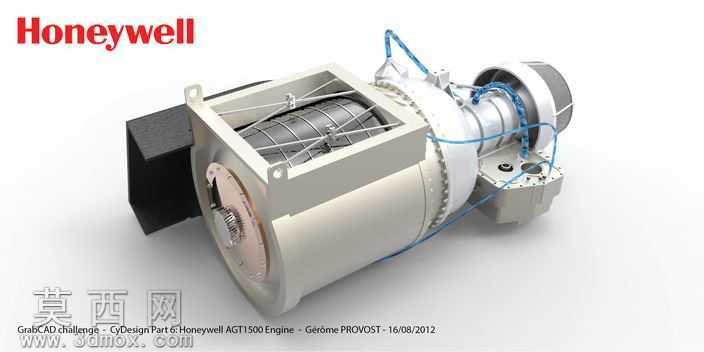

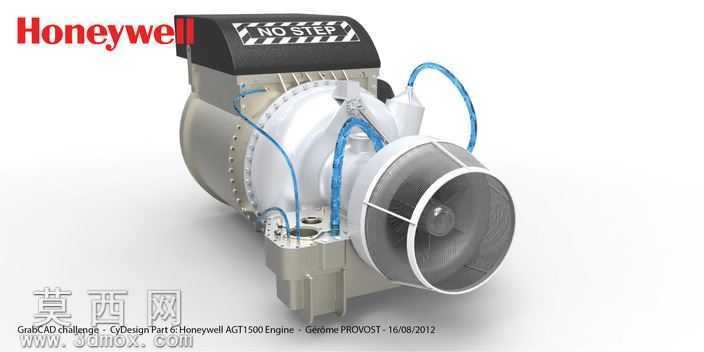

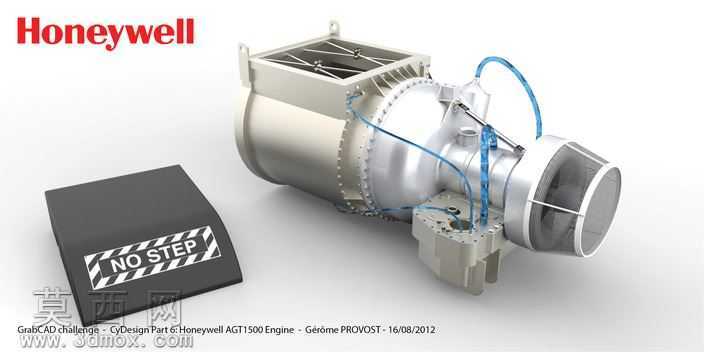

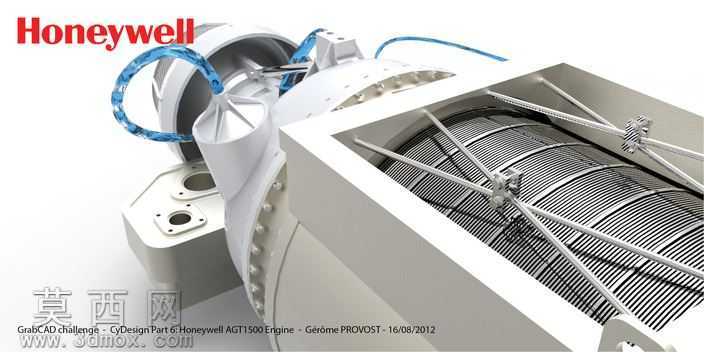

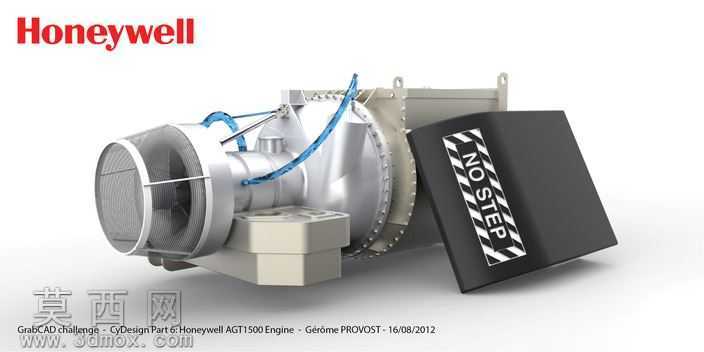

本作品围绕霍尼韦尔AGT1500引擎开展全参数化三维建模设计，建模过程严格遵循该型燃气涡轮引擎的真实结构比例与装配逻辑，首先通过拆解引擎的核心功能模块，将整体结构划分为进气端、压气机段、燃烧室段、涡轮做功段、输出连接端五大核心部分，逐一对每一部分的零部件进行独立建模。建模阶段重点还原了压气机叶片的翼型曲面特征，通过曲面放样、曲率连续调整保证叶片气动外形的精度，同时对涡轮段的散热格栅结构做了精细化处理，每一片格栅的排布角度、支撑筋的连接位置都完全参照实物结构设计，避免出现结构干涉问题。在装配设计环节，采用自底向上的装配逻辑，对所有旋转类零部件设置同轴心配合约束，对壳体连接部位设置面重合与定位孔对齐约束，完整还原了引擎内部管路的走线布局，外部线缆的固定卡扣位置也做了精准还原，保证整体装配体可实现无干涉的结构剖视展示。材质与渲染阶段，针对不同零部件的材质特性做了区分设置：引擎主体壳体采用哑光高温合金材质，调整金属粗糙度与反射参数还原高温金属的厚重质感；压气机与涡轮叶片采用抛光高温合金材质，添加细微的使用磨损纹理提升真实感；外部连接管路采用蓝色耐高温复合材质，通过半透明材质参数表现管路外层的包覆质感；安装基座部分采用铸铝材质，添加表面氧化纹理与安装孔的倒角细节。渲染阶段采用三点布光方案，主光源模拟工业展厅的顶光效果，辅光源补亮结构暗部避免细节丢失，轮廓光勾勒引擎的整体外形边界，同时添加环境反射贴图提升金属材质的真实反射效果，最终渲染图可清晰展示引擎的内部结构布局与外部装配特征。设计过程中重点考量了模型的工程实用性，所有零部件的建模精度满足结构展示与装配验证需求，对关键连接部位的螺栓孔、定位销、密封槽等细节都做了完整还原，既可以作为动力装置结构教学的演示模型，也可为同类燃气涡轮引擎的结构设计提供参考，模型的分层结构清晰，可单独拆分任意零部件进行独立编辑或二次设计，适配不同场景的使用需求。
