康明斯VT-903-M柴油发动机三维建模作品

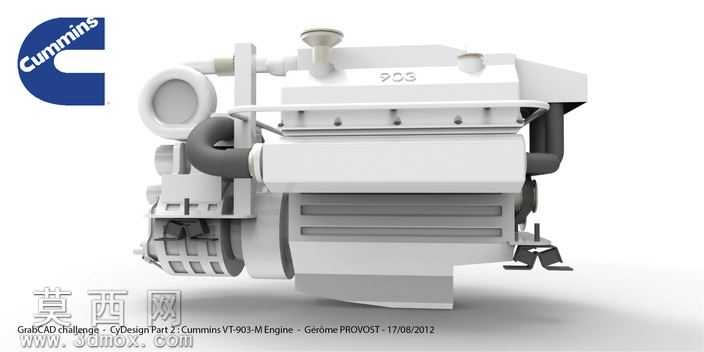

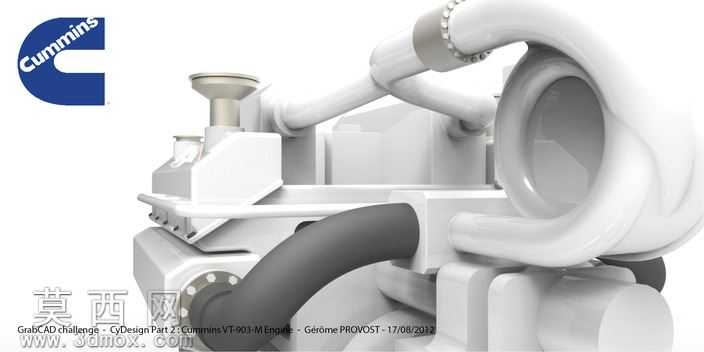

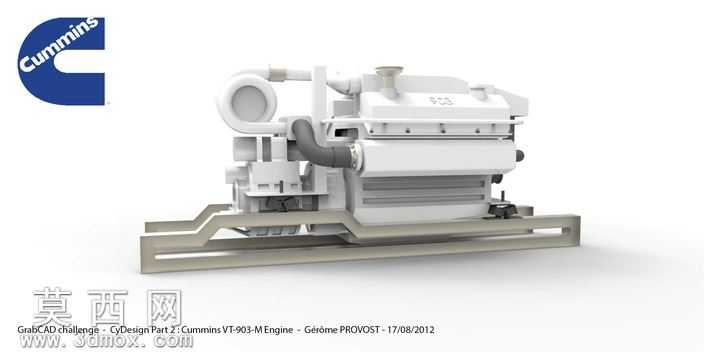

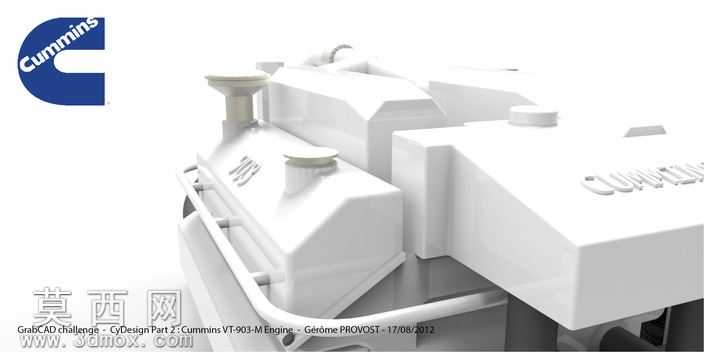

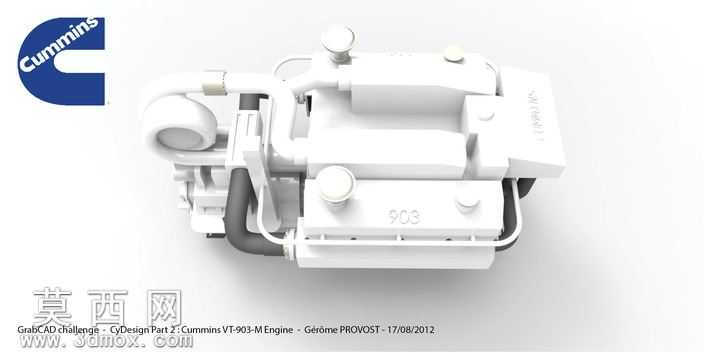

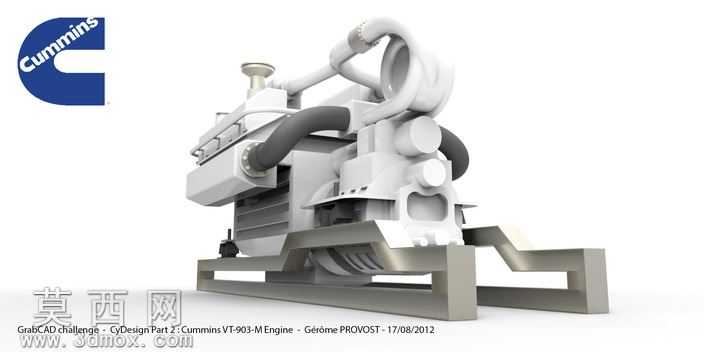

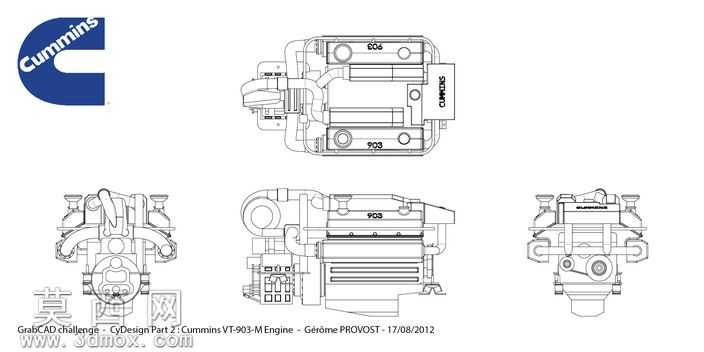

本作品为康明斯VT-903-M柴油发动机的高精度三维建模成果，建模过程以还原真实工业发动机的结构特征与外观细节为核心目标，首先通过梳理该型号V型柴油发动机的整体布局逻辑，确定建模的层级拆分顺序，将整机划分为缸体总成、气门室罩盖、进排气接口、燃油管路附属结构、安装固定支架等多个独立建模模块，保证各部件的装配关系完全匹配真实产品的工业设计标准。建模阶段采用参数化建模思路，对发动机缸体的V型夹角结构、缸盖表面的凸起造型、顶部加注口与气门组件的外轮廓进行精准的曲面构建，针对缸体侧面的加强筋结构、安装定位凸台、管路接口的倒角与圆角细节，通过拉伸、切除、扫描、放样等特征命令逐步完成，确保每一处结构的尺寸比例符合该型号发动机的真实参数。外观渲染阶段采用哑光工程塑料与金属质感结合的材质方案，主体缸体部分赋予浅灰白色哑光工业材质，还原发动机原厂涂装的质感，表面的品牌标识区域通过贴图映射实现清晰的logo呈现，边缘的金属管路、固定卡扣部件赋予磨砂金属材质，通过调整材质的粗糙度、反光度参数，让不同部件的材质区分度清晰，同时模拟工业产品的真实表面质感。模型的结构装配完全遵循真实发动机的组装逻辑，各部件之间不存在干涉错位问题，外部的防护栏杆、顶部的通气口、侧方的安装支座等附属结构都完整还原，既可以用于整机外观展示，也能够拆分后用于内部结构原理的演示讲解。建模过程中对曲面的连续性进行了反复调整，避免出现曲面褶皱、破面等问题，所有的棱角过渡都符合工业铸件的生产工艺特征，没有出现不符合加工逻辑的尖锐直角或者不合理的曲面凹陷，整体模型的布线规整，特征树逻辑清晰，可用于后续的结构修改、工程图导出或者虚拟装配仿真等场景，完整呈现了这款经典柴油发动机的工业设计特点与结构特征。
