盘式碎木机设备结构三维设计

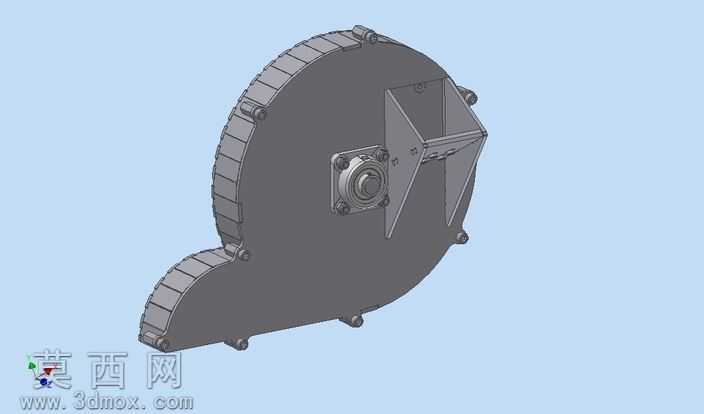

本作品为盘式碎木机的完整三维结构设计，建模过程严格遵循机械设计规范，通过三维建模软件完成全零件的参数化搭建，从核心的刀盘切削组件、主轴传动单元到外部防护壳体、进料导向结构均实现1:1等比例还原，各零件间的装配约束完全匹配实际设备的装配逻辑，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。模型在渲染阶段采用哑光金属材质模拟设备壳体的铸铁质感，对主轴轴承座位置做了金属光泽的细节处理，清晰区分出不同功能部件的材质差异，整体渲染视角选择斜向等轴测视角，可完整展示设备的蜗壳形粉碎腔轮廓、侧置三角进料口结构以及底部出料导向段的造型特征，让观看者能够快速理解设备的整体布局。结构设计上，该碎木机采用经典的盘式切削结构，蜗卷形的粉碎腔壳体通过分段式的螺栓拼接结构实现，既保证了壳体的结构强度，也方便后期打开腔体维护内部的切削刀具；侧伸的三角进料通道设置有对称的导向支撑结构，可引导待粉碎木料精准送入刀盘切削区域，避免木料偏移引发的设备卡顿；主轴穿出壳体的位置设置了带安装法兰的轴承座组件，通过周向均匀布置的螺栓完成轴承座与壳体的固定，保证主轴运转时的同轴度与稳定性，轴承座的密封结构也在模型中做了细节还原，可直观看到端盖、密封件的装配位置。设计思路围绕小型移动式碎木设备的实用需求展开，整体造型紧凑无冗余结构，壳体外部的加强凸棱沿蜗壳轮廓均匀布置，在不额外增加过多整机重量的前提下提升壳体的抗冲击性能，避免粉碎作业中木料冲击造成壳体变形；底部的弧形出料段设计可借助刀盘旋转产生的气流将粉碎后的木屑顺畅导出，减少出料堵塞的概率；所有外露的连接螺栓位置均做了凸台加厚处理，保证连接位置的结构强度，避免长期震动造成螺栓孔开裂。整个模型的各零件均可单独编辑，能够根据实际的加工需求调整刀盘尺寸、进料口角度、壳体壁厚等参数，适配不同功率等级、不同处理产能的碎木机开发需求，可为林业粉碎设备的结构优化、新品研发提供直观的三维参考依据。
