小型立式锤式粉碎设备结构设计

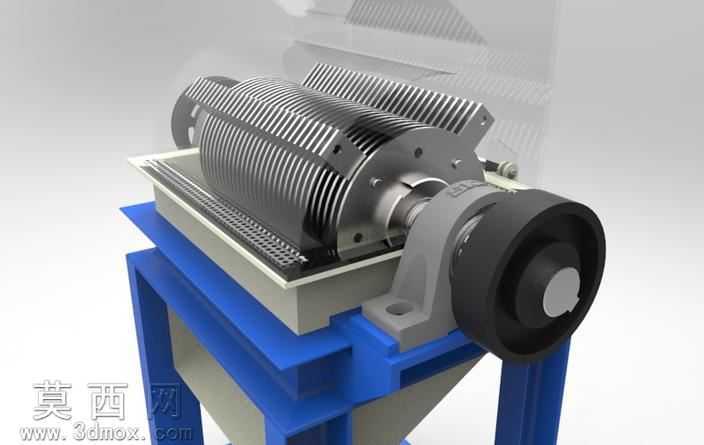

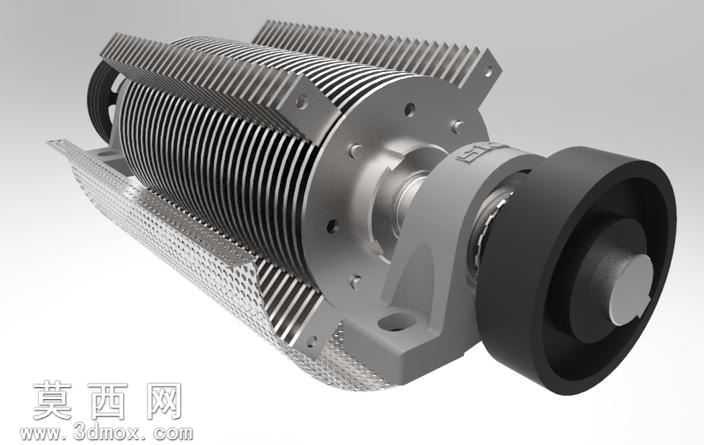

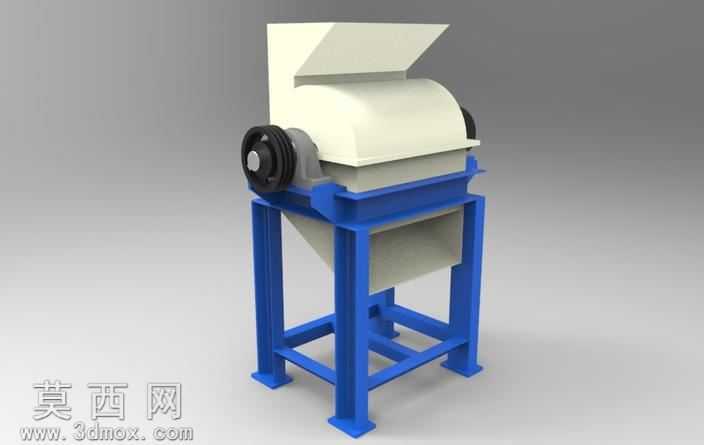

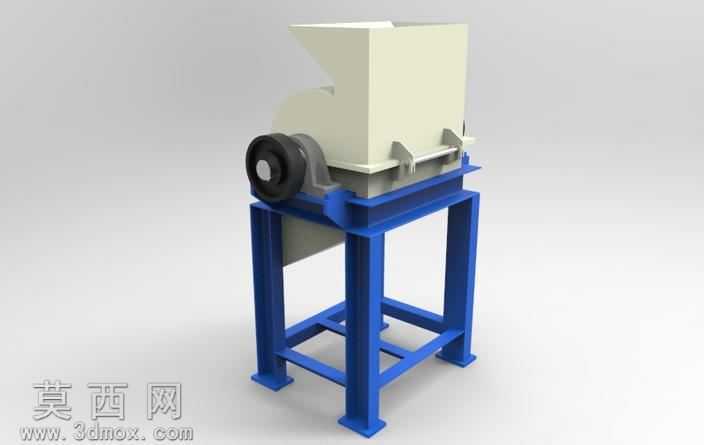

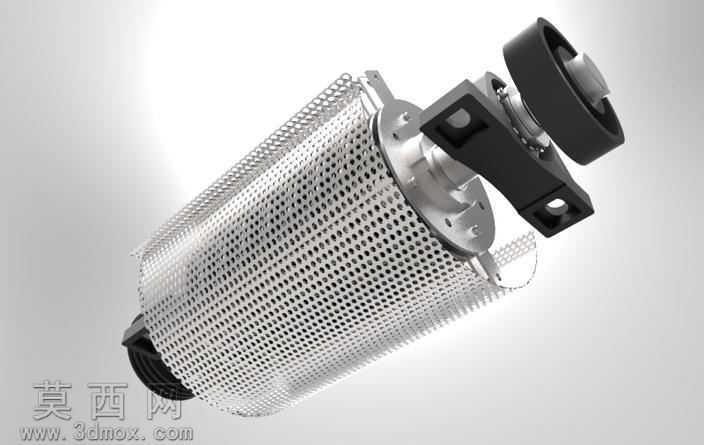

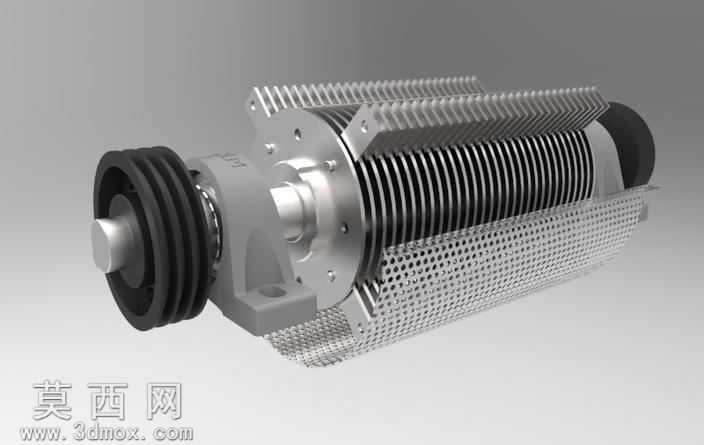

本作品为小型锤式粉碎设备的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循轻量化、易装配的小型加工设备设计逻辑，针对小批量物料破碎场景做了结构适配。建模阶段先完成整体布局规划，确定机架、破碎腔体、传动轮组件的空间位置关系，所有零件均采用实体建模方式，对关键配合面做了公差预留设计，确保后续装配干涉检查可顺利完成。渲染阶段采用工作室均匀布光方案，机架部分赋予哑光蓝色金属漆材质，还原型钢焊接机架的真实质感，破碎腔体部分赋予米白色哑光工程塑料材质，模拟实际设备中耐磨衬板包裹的腔体外观，传动轮部分赋予黑色橡胶与深灰铸铁组合材质，还原带轮的真实视觉效果，整体渲染无过度夸张的特效，清晰呈现各部件的结构形态与装配关系。结构设计上，底部采用方管焊接的立式框架机架，四根竖直支腿搭配上下两层横撑结构，底部设置方形支撑脚，保证设备运行时的稳定性，机架上方预留腔体安装定位面，通过螺栓连接实现破碎腔体的固定；破碎腔体上部设置斜向导料的进料斗，进料口做了扩口设计方便物料投入，腔体侧面预留传动轮安装位，用于连接外部动力输入，腔体下部预留出料空间，破碎后的物料可直接从腔体下方排出；传动侧的带轮做了轮槽细节建模，可适配标准三角带传动，腔体外侧设置的锁紧卡扣结构，用于腔体上盖的快速开合，方便后续维护时更换内部锤片或清理腔体。设计思路上，本模型定位为不带独立电机的单机结构，可根据实际使用场景匹配不同功率的外置动力，适配小作坊、实验室等小产量破碎需求，整体结构紧凑，占地面积小，所有标准件位置均符合通用机械设计规范，可直接作为同类小型粉碎设备的结构参考，建模过程中对焊缝、安装孔、倒角等工艺细节做了简化处理，在保证结构表达清晰的前提下降低模型复杂度，方便后续修改调整。
