手持蠕动齿轮式密封胶涂布工具设计

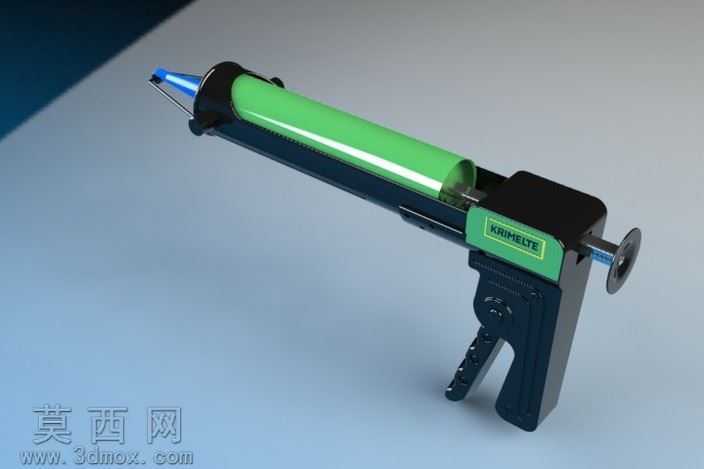

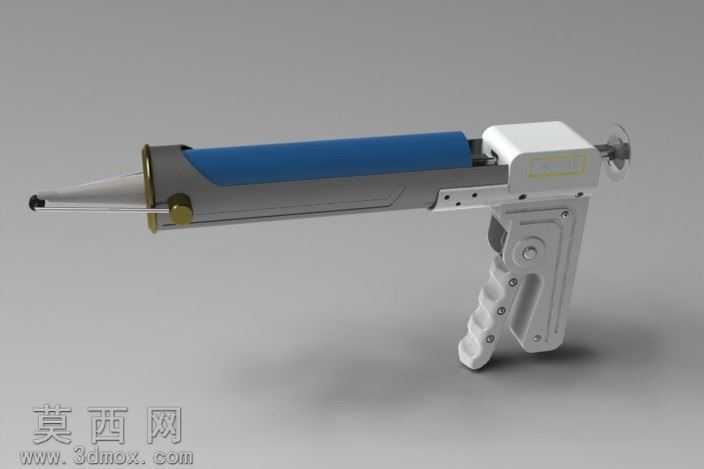

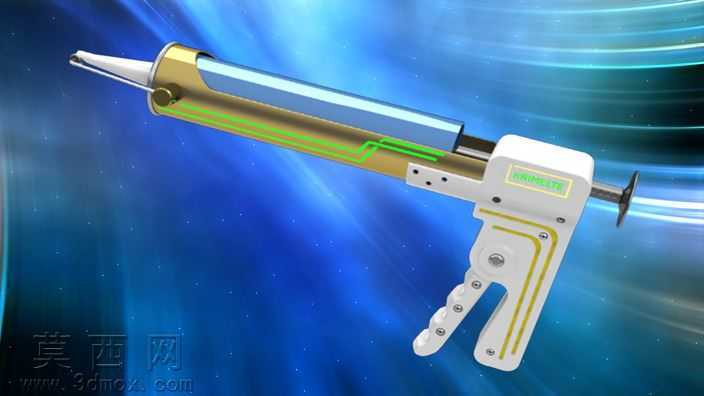

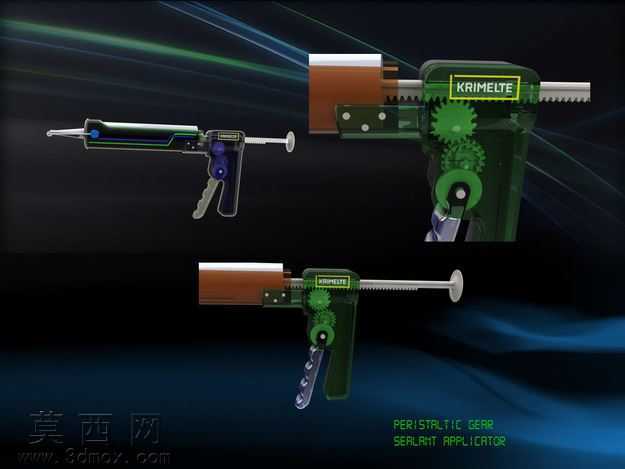

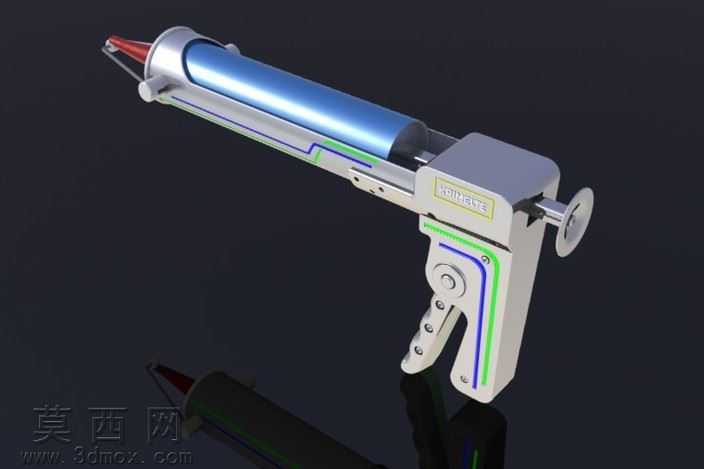

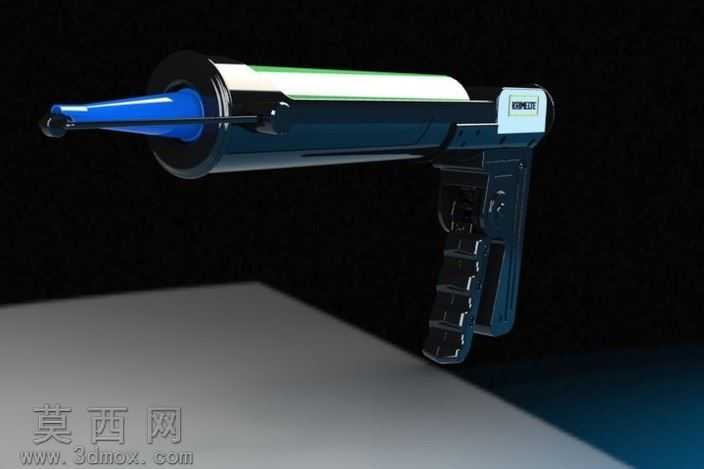

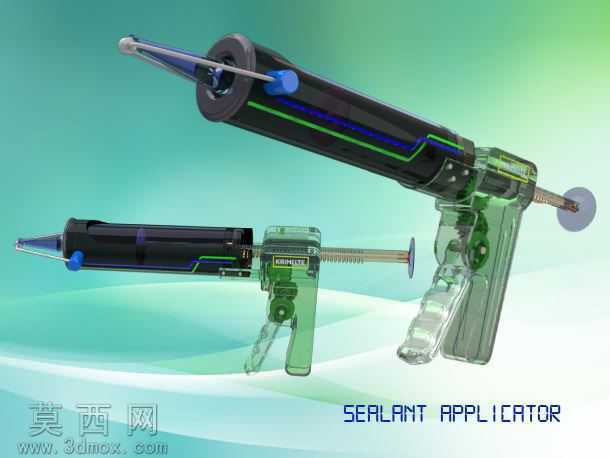

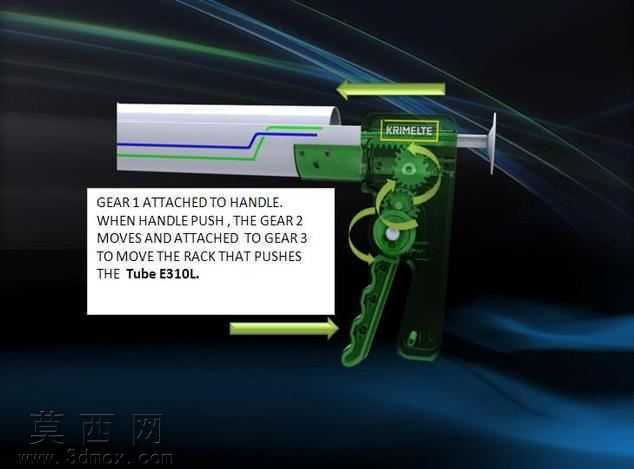

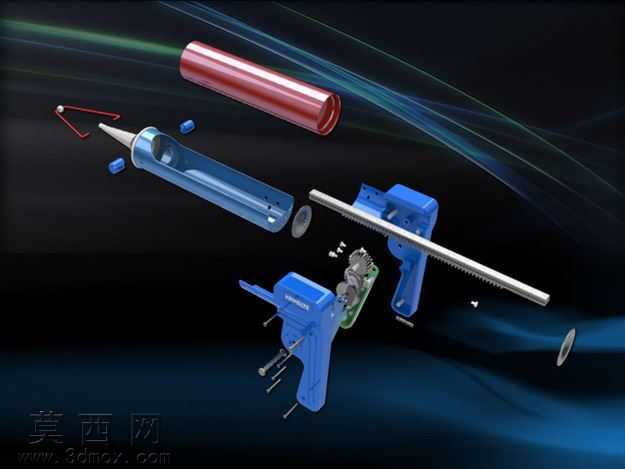

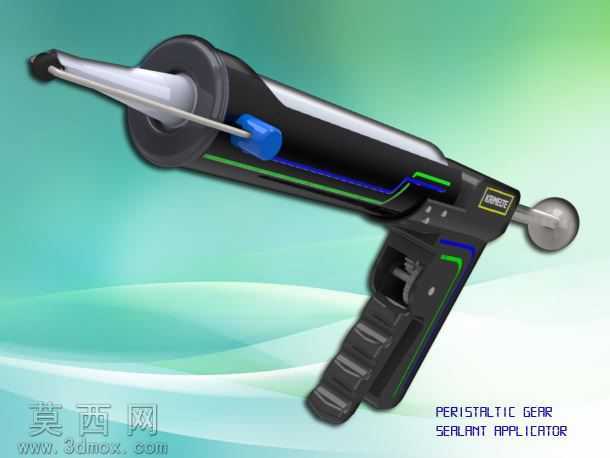

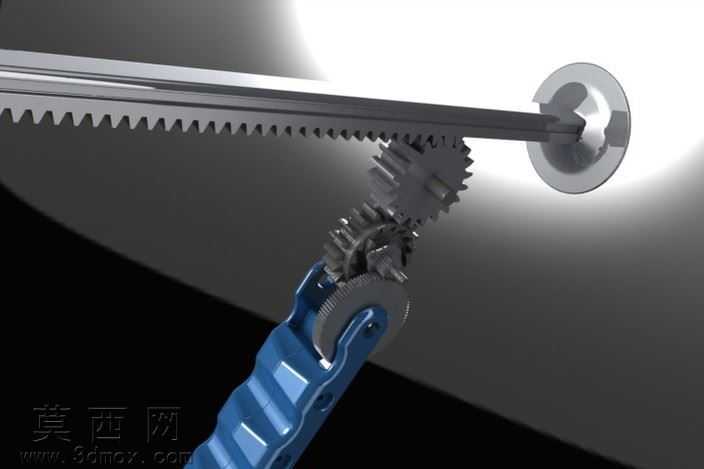

本作品为手持蠕动齿轮式密封胶涂布工具的三维设计方案，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先从人体工学握持逻辑出发，先完成枪式主体壳体的曲面建模：通过多段样条曲线勾勒握把的贴合弧度，对壳体边缘做圆角过渡处理，避免尖锐棱角带来的握持不适感，同时匹配手部自然握持时的指节分布，在握把区域设计内凹的防滑指位结构，提升长时间操作的稳定性。核心传动部分采用齿轮齿条配合蠕动泵的复合结构，建模时严格控制齿轮的模数、齿距参数，保证齿条与传动齿轮的啮合间隙处于合理区间，避免传动卡滞；蠕动挤压结构的辊轮与胶管接触面做圆弧适配设计，既保证对胶管的均匀挤压实现稳定出胶，又避免过度挤压造成胶管过早疲劳损坏。出胶嘴部分采用锥度渐缩的流线型结构，建模时优化内壁的曲面顺滑度，减少胶体流动时的阻力，保证出胶均匀无断流，同时在出胶嘴侧方设计通针固定结构，闲置时可将通针收纳在枪身侧方的卡扣内，方便随时疏通堵塞的胶嘴。材质与渲染阶段，针对不同部件做差异化材质赋予：枪身主体外壳采用哑光工程塑料材质，调整材质的粗糙度参数模拟磨砂防滑的表面质感，同时在枪身装饰线条处赋予半透明荧光材质，模拟工业工具的警示装饰效果；金属传动部件、出胶嘴、尾部调节旋钮赋予金属材质，调整金属的反射率与高光参数，区分不锈钢与镀铬件的质感差异；握把防滑区域采用软胶材质，适当提高材质的凹凸纹理参数，模拟软胶的防滑触感。渲染阶段采用渐变青绿色背景，搭配柔和的侧方主光源与补光，突出工具的曲面轮廓与结构细节，在枪身下方添加柔和的投影，增强模型的立体感与真实感。设计思路上，该工具摒弃传统胶枪的推杆挤压结构，采用蠕动齿轮传动实现出胶量的精准控制，用户可通过尾部的调节旋钮控制齿轮的进给速率，匹配不同施工场景下的出胶需求，齿轮齿条的传动结构相比传统结构传动效率更高，施力更轻便，同时蠕动挤压的方式不会对胶体包装造成硬性损伤，适配多种软管包装的密封胶使用，整体结构紧凑，握持重心靠近握把位置，减少长时间手持操作的疲劳感，各部件之间的装配间隙经过反复校核，保证组装后无结构干涉，活动部件动作顺畅，可直接用于后续的结构验证与手板制作参考。
