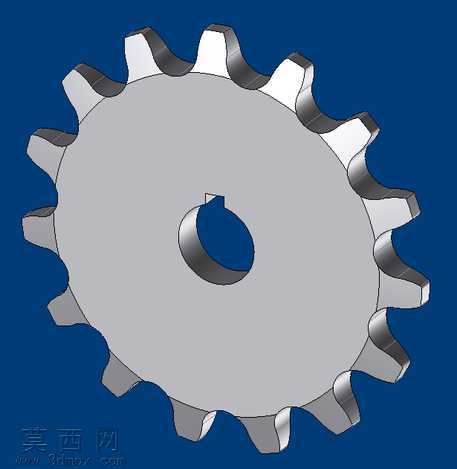

ANSI4115标准15齿方形链轮结构设计

本作品为适配ANSI4115链条标准的15齿方形链轮三维建模成果，建模阶段以链传动啮合原理为核心依据，首先完成链轮分度圆、齿顶圆、齿根圆的参数化尺寸标定，严格匹配对应链条的节距、滚子直径参数，确保每一个轮齿的齿廓曲线符合链传动的啮合公差要求，避免传动过程中出现卡链、跳齿的问题。建模过程中先绘制链轮的基准截面草图，通过拉伸特征生成链轮的基础盘体结构，再对单个轮齿的齿形进行精细化修整，保证齿面的过渡圆弧平滑无棱角，完成单齿建模后通过圆周阵列命令生成全部15个轮齿，阵列过程中严格控制角度公差，确保所有轮齿沿分度圆均匀分布。中心安装孔采用D型扁位结构设计，区别于普通圆形安装孔，可有效避免链轮与传动轴之间出现周向转动打滑，提升传动连接的可靠性，建模时对孔位与扁位的尺寸公差进行了预留，可满足常规过盈配合或键连接的装配需求。材质与渲染阶段选用金属合金钢材质，调整材质的反射率、粗糙度参数模拟真实机加工金属的表面质感，对齿面、安装孔内壁等加工面设置更高的反光度，还原精密切削加工后的金属光泽，盘体非配合面则设置适度的磨砂质感，区分不同加工区域的表面处理效果。渲染阶段采用柔和的侧上方打光方案，突出轮齿的立体轮廓与金属材质的明暗层次，清晰展现齿形的结构细节与整体的结构比例。设计过程中充分考虑链轮的实际使用场景，轮齿与盘体的过渡位置做了圆角应力释放处理，可有效降低链轮传动过程中齿根位置的应力集中问题，提升零件的抗疲劳强度，延长链轮的使用寿命，整体模型结构完整，尺寸参数符合行业标准，可直接用于链传动系统的装配验证、工程出图以及加工生产参考。
