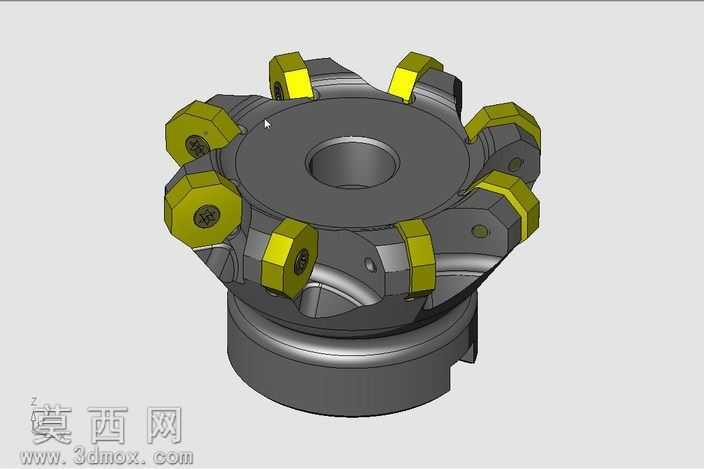

可转位硬质合金面铣刀三维结构设计

本作品为可转位面铣刀的三维参数化建模成果，建模过程中严格遵循金属切削刀具的设计规范，完整还原了面铣刀的全部装配结构与功能细节。建模阶段首先完成刀体基体的结构搭建，精准绘制中心安装定位孔、刀盘主体的阶梯轮廓，保证刀体与机床主轴连接的定位基准尺寸符合通用安装标准，刀盘周向均匀分布的刀座安装位采用圆周阵列特征生成，确保各刀位的分度角度误差控制在合理范围内，保障切削过程中各刀片受力均匀。其次完成可转位刀片与压紧组件的建模，硬质合金刀片采用带断屑槽的多边形结构，建模时还原了刀片的切削刃角度、刀尖圆弧细节，匹配面铣加工大切深、高进给的切削需求；压紧元件采用六角压紧螺钉与楔形压块组合结构，精准绘制螺纹特征、压块的楔面锁紧结构，还原刀片装夹定位的限位结构，保证刀片更换时的定位精度与装夹可靠性。材质与渲染阶段，对刀体基体赋予合金钢材质，调整金属粗糙度参数体现调质处理后的哑光金属质感，对硬质合金刀片部分赋予硬质合金材质，添加细微的涂层质感区分刀体与刀片的材质差异，压紧螺钉赋予标准紧固件的金属光泽，渲染时采用柔和的工业打光方案，清晰展现各部件的装配关系、结构轮廓与细节特征，避免过度反光遮挡结构细节。结构设计上，该面铣刀采用错齿排布的刀位设计，不同刀位的刀片分别承担主切削、修光的功能，刀盘下部设置的定位止口结构保证与刀柄连接的同轴度，周向的减重槽设计在保证刀体结构强度的前提下降低整体重量，减少主轴负载。建模过程中对所有装配配合面进行了干涉检查，确保刀片、压块、螺钉与刀体之间无装配干涉，各活动部件的装拆路径无阻碍，完整还原了面铣刀从零件到装配体的全结构细节，可用于刀具结构展示、加工工艺模拟、数控编程参考等场景。
