高频率主轴电机三维结构设计模型

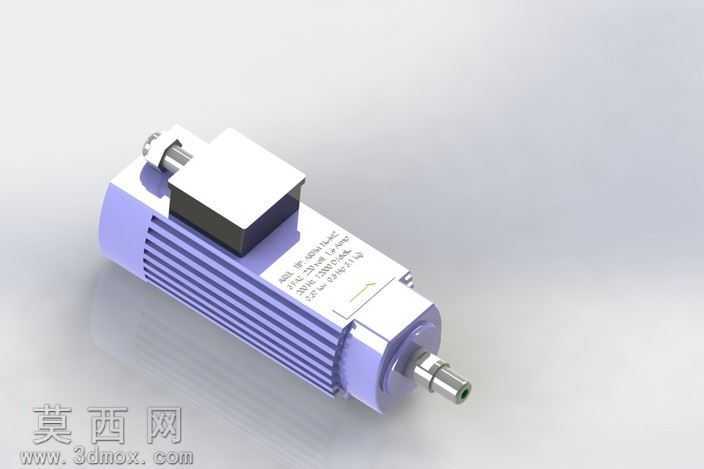

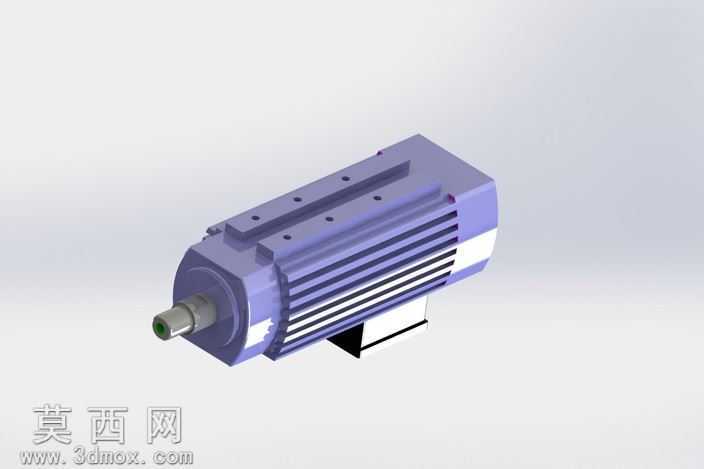

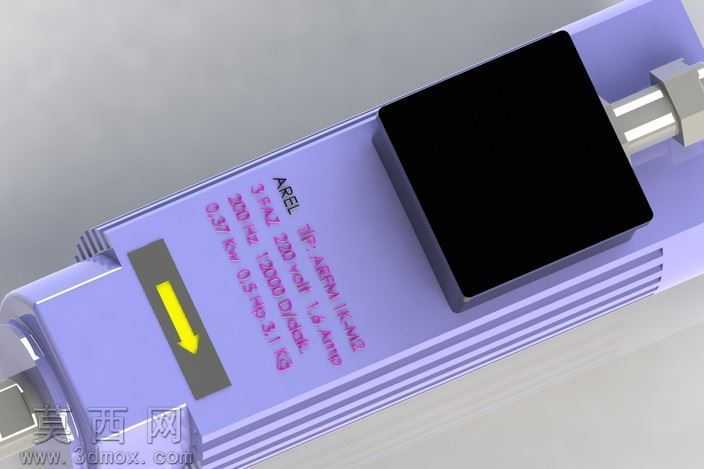

本模型为高频率工业主轴电机的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，严格遵循工业高频电机的实际尺寸比例进行特征绘制，完整还原了电机的双出轴结构、机身散热筋排布、顶部接线盒安装位、端盖紧固结构等核心细节。建模过程中先通过草图绘制勾勒电机的主体截面轮廓，利用旋转凸台特征生成电机的圆柱形机身基体，再通过线性阵列特征完成机身周向散热筋的均匀排布，保证散热结构的规整性与实际工业产品一致；针对两端输出轴，采用拉伸与倒角组合特征还原轴头的安装配合结构，预留了标准刀具装夹的轴径尺寸与定位台阶，符合高频主轴电机的实际装夹使用需求。顶部接线盒部分通过凸台拉伸与切除特征完成盒体与接线端口的结构设计，还原了接线盒与机身的连接固定位，细节处添加了接线盒表面的参数标识区域纹理，提升模型的真实感。材质与渲染阶段，为电机机身的散热壳体赋予淡紫色工程塑料与金属漆混合材质，模拟工业电机常用的绝缘外壳质感，两端输出轴赋予抛光金属材质，还原金属轴件的高光与反光特性，接线盒部分赋予哑光黑色工程塑料材质，区分不同部件的材质差异；渲染时采用柔和的工业产品布光方案，通过多角度光源突出散热筋的凹凸结构与轴件的金属质感，添加柔和的地面反射效果，让模型呈现出接近工业产品实拍的视觉效果。结构设计上，模型完整还原了高频电机的内部腔体占位结构、两端轴承安装位的台阶尺寸、机身的安装基准面，可直接用于电机装配模拟、工装夹具设计参考、设备布局干涉检查等场景，整体建模逻辑清晰，特征树规整，所有配合尺寸均符合工业高频主轴电机的通用设计规范，能够直观展现该类高频电机的外部结构特征与安装接口形态，为相关工业设备的配套设计提供精准的三维参考依据。
