带侧装接口锥台法兰式安装基座结构

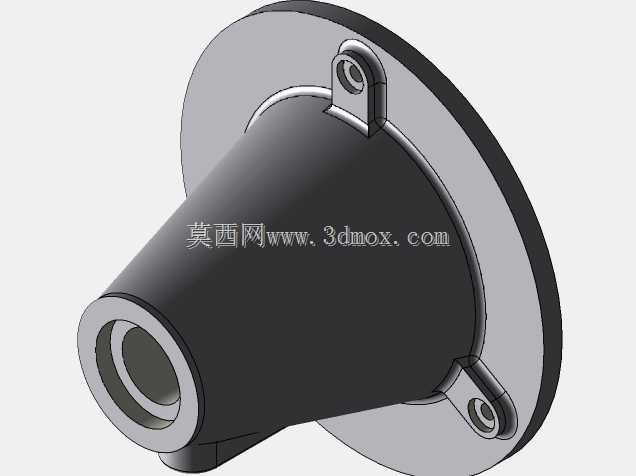

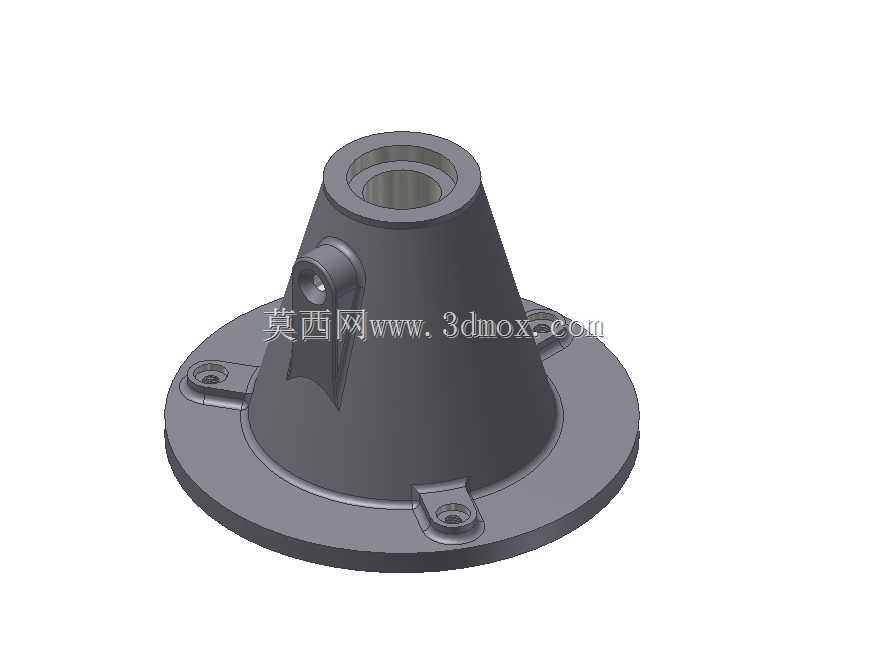

　　该类带侧装接口的锥台法兰基座，常应用在流体管路转接、小型传感元件安装、气动回路终端固定等工业场景中，作为承载与转接的核心结构件，承担上部功能元件定位、侧向管路连通、底部与安装面刚性固定的多重作用，在轻工自动化生产线、小型流体控制设备、实验台管路排布中都能见到同结构形式的零件应用。从结构功能来看，底部圆形法兰盘是整个零件的安装承载基础，法兰盘上均匀分布的三个带沉台的安装孔，可适配M3-M4规格的内六角紧固螺钉，沉台设计能够保证螺钉安装后头部不突出法兰底面，确保整个基座与安装台面完全贴合，避免安装后出现倾斜、应力集中的问题；法兰盘与安装面接触的端面做了平面度公差控制，常规加工要求下平面度不超过0.05mm，

　　保证安装后整体的垂直度偏差在可控范围内，避免上部对接的元件出现偏斜。中部锥台结构采用上小下大的锥度设计，相比等直径的立柱结构，锥台形式在相同材料用量下具备更高的结构刚性，能够承受上部元件带来的侧向倾覆力矩，同时锥面的过渡形式可以减少应力集中点，在设备运行产生振动的工况下，不易出现根部断裂的问题；锥台内部为中空贯通结构，可作为流体、线缆的穿设通道，内部通孔的直径根据上部对接元件的接口尺寸匹配，内壁做了光滑过渡处理，减少流体通过时的阻力，也避免穿设线缆时划伤线缆外皮。锥台侧面突出的侧向接口为独立的连通结构，接口内部带有内螺纹或者卡接槽，可对接侧向的管路或者传感元件，接口的轴线与锥台中心轴线呈垂直相交状态，

　　加工时需要保证两个轴线的位置度公差不超过0.1mm，避免对接后管路出现别劲、密封失效的问题；接口与锥台外壁的连接处做了圆角过渡，进一步强化连接位置的结构强度，在侧向管路受到拉扯力时，不会出现接口断裂的情况。锥台顶部的圆形接口为上部元件的安装定位面，接口处带有同轴的定位止口，止口的直径公差采用H7级精度，能够与上部对接元件的定位凸台实现间隙配合，保证上部元件安装后与基座的同轴度，止口端面同样做了平面度控制，确保对接后密封面完全贴合，若应用在流体场景中可加装密封圈实现密封，避免介质泄漏。从设计思路层面，该结构在建模时优先确定底部安装法兰的基准面，以法兰中心为原点建立坐标系，先绘制法兰盘的外圆轮廓与安装孔位置，再通过拉伸特征生成法兰基体；

　　之后以法兰上端面为基准，绘制锥台的上下端面轮廓，通过放样或者拔模拉伸生成锥台主体，保证锥面的拔模角度均匀一致；侧向接口与顶部接口的特征采用拉伸加切除的方式生成，所有连接位置的圆角根据壁厚大小设置，通常圆角半径不小于相邻位置壁厚的0.5倍，避免注塑或者铸造加工时出现应力集中、填充不满的问题。安装边界方面，该基座的法兰盘外径为整体最大轮廓尺寸，安装时需要在安装台面上预留不小于法兰外径1.2倍的操作空间，方便紧固螺钉的安装与后期维护；侧向接口突出锥台外壁的长度需要纳入安装空间核算，避免与周边相邻的管路、结构件产生干涉；整体高度方向的尺寸从法兰底面到顶部接口端面，安装后上部元件的高度叠加后，需要预留足够的垂直空间，方便后期元件的拆装更换。在实际选型应用中，若应用在有压力的流体管路场景，需要根据工作压力核算锥台壁厚与接口的连接强度，通常0.6MPa以下的工况下，2mm的壁厚即可满足强度要求；若应用在有振动的设备上，安装时可在法兰底面加装薄橡胶减震垫，减少振动传递到上部元件，同时紧固螺钉需要加装防松垫圈，避免长期振动下螺钉松动。该结构的中空通道设计，既可以作为流体通路，也可以作为线缆穿线通道，在小型光电传感器的安装场景中，传感器的线缆可从锥台内部穿过，从底部法兰的中心孔引出，避免线缆外露被剐蹭损坏，同时锥台的外形可以减少设备运行时的积灰，相比方形立柱结构更易清洁，适合在食品、医药等对卫生要求较高的生产场景中应用。
