全地形车绞盘钢制安装固定支架

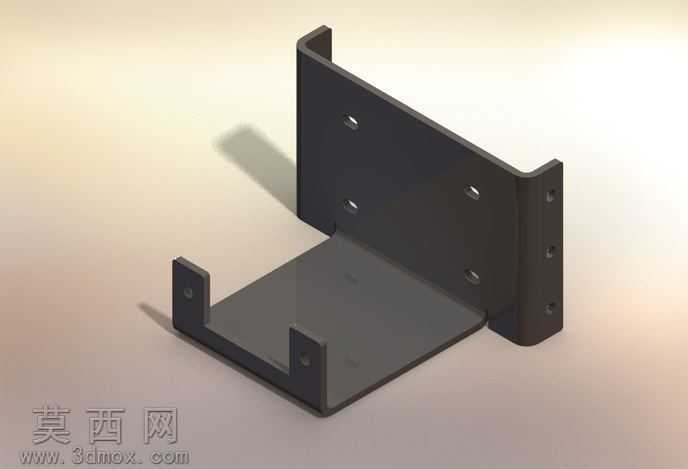

该三维模型为适配全地形车绞盘使用的定制安装固定支架，建模阶段采用SolidWorks完成全参数化结构设计，以实际安装场景的载荷需求、装配空间为核心设计依据，先通过基准面定位确定支架的整体安装基准，再依次绘制各钣金壁的轮廓草图，通过基体法兰、边线法兰、褶边等钣金特征命令完成主体结构搭建，过程中严格控制各折弯处的圆角半径、折弯扣除参数，匹配实际钣金加工的工艺要求，避免出现无法落地加工的结构设计。模型完成基础结构搭建后，对所有安装孔位进行精准定位：竖直安装面的通孔用于将支架整体固定在全地形车的车架预设安装位，侧立面的阵列通孔用于绞盘主体的侧面锁紧固定，底部承托面两侧的带孔折边则用于绞盘底部的辅助定位与承重加固，所有孔位均添加了对应规格的柱形沉头孔特征，保证安装时螺栓头部可完全埋入构件平面，不会出现凸起干涉的问题。材质与渲染阶段，为模型赋予哑光黑色钢材材质，调整材质的粗糙度、金属度参数还原钢制钣金件经喷塑处理后的表面质感，渲染时添加柔和的环境光与定向光源，投射出自然的软阴影，清晰呈现支架各折边的空间角度、孔位分布与整体结构形态，直观展示成品的视觉效果。结构设计上，该支架采用多折边一体化钣金结构，竖直主壁与底部承托平台呈90度垂直布局，两侧延伸的折边形成三面围合的承托空间，既可以为绞盘提供稳定的底部支撑，又能通过多面的安装孔位分散绞盘工作时产生的拉力载荷，避免应力集中导致的支架变形；所有折弯处均设置了工艺圆角，既可以减少加工时的应力开裂风险，也能去除锐边提升安装操作的安全性。设计思路围绕实用性展开，整体结构无冗余设计，在保证承重强度、安装稳定性的前提下尽可能控制构件重量，适配全地形车的轻量化改装需求，各安装面的平面度、孔位同轴度均在建模时做了公差校验，确保实际生产后可与车架、绞盘实现无干涉装配，无需二次打磨修配。
