异形带孔法兰式安装连接座结构

　　在流体管路配套、小型动力单元安装以及精密设备的腔体密封场景中，这类异形带孔的法兰式连接座是应用频次极高的基础结构件，不同于常规圆形法兰的对称设计，该零件采用非对称的异形外轮廓，完全适配安装空间受限的紧凑设备布局，能够在有限的安装边界内同时实现管路对接、腔体密封、多点位固定的多重功能。从实际使用场景来看，这类零件常被用在小型液压阀组的端盖位置、气动回路的腔体转接处，或是小型动力头的输出端密封连接位，替代传统圆形法兰减少不必要的空间占用，同时规避相邻部件的安装干涉。

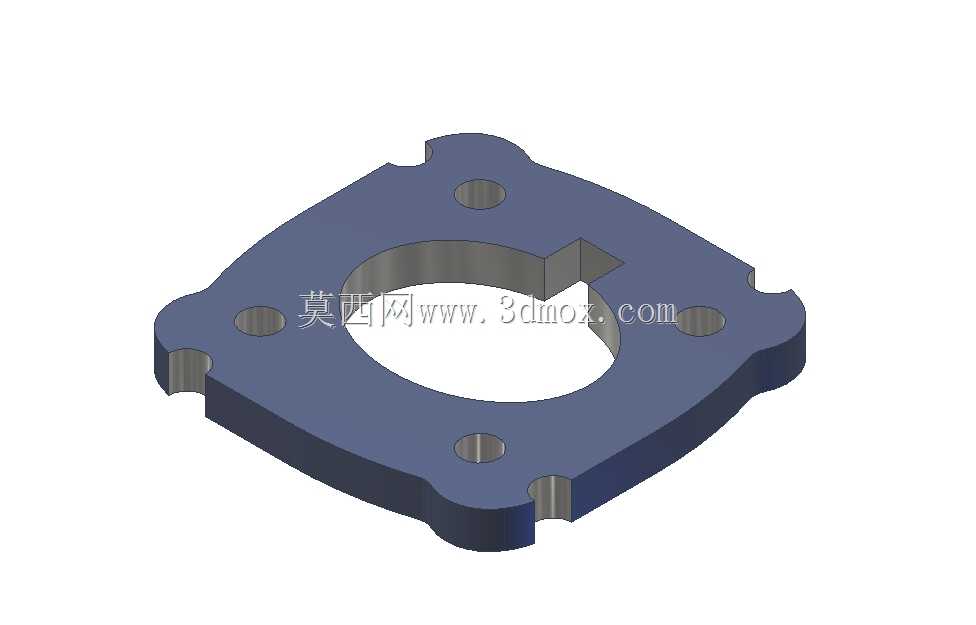

　　从结构设计逻辑来看，零件中心的大尺寸通孔是核心的介质或轴件过流通道，孔壁做了加厚处理，能够承受一定的内部压力冲击，避免长期受压出现形变导致密封失效；中心孔边缘预留的缺口结构，是为了适配对接部件的定位凸台，安装时可以直接卡入对应位置，省去额外的定位销配置，同时能防止连接座在长期受振动影响下出现周向转动，保证对接位置的同轴度稳定。零件本体上均匀分布的六个通孔，是螺栓安装的固定位，孔位的排布完全贴合异形轮廓的受力分布，每个固定点都对应轮廓的受力支撑位，螺栓锁紧后受力能够均匀分散到整个连接座本体，不会出现局部应力集中导致的零件翘曲，保证密封面的平面度始终处于合格范围。

　　从安装边界的适配性来看，零件的外轮廓做了多处切边处理，所有切边位置都对应安装位周边的凸起结构，安装时不需要额外打磨周边部件就能直接放入安装位，大幅提升装配效率；零件的厚度尺寸经过受力核算，在满足密封压紧力要求的前提下尽可能做薄，减少整体的重量占用，对于移动类小型设备来说，这类轻量化的结构设计能够有效降低整体设备的负重。零件的上下两个端面都做了平面度处理，表面粗糙度满足密封件的安装要求，不需要额外加工就可以直接搭配O型圈或者密封垫片使用，装配后能够保证腔体内部的介质不会出现渗漏，在0.8MPa以内的气压或液压工况下都能稳定工作。

　　在实际选型适配时，需要重点核对中心通孔的通径尺寸与对接管路或轴件的匹配度，同时确认六个安装孔的孔距与对接法兰的螺纹孔位置完全对应，还要注意外轮廓的切边位置是否与周边部件存在干涉，这类异形结构的连接座一旦孔位或轮廓尺寸出现偏差，就无法正常装入安装位，没有调整余量。不同于标准法兰的通用性，这类定制化的异形连接座都是针对特定设备的安装空间设计，在三维建模时需要重点保证各安装孔的位置度公差，以及中心孔与安装端面的垂直度公差，避免加工后出现密封面贴合不严、螺栓无法穿入的问题。零件的材质通常根据使用工况选择，常规气动场景下使用铝合金材质即可满足强度要求，同时具备较好的防锈能力；如果是液压工况或者有腐蚀介质的场景，则需要选用不锈钢材质，提升零件的耐压和抗腐蚀能力，保证长期使用的结构稳定性。
