CW-18型夹套式轴连接固定构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441907
  • CW-18型夹套式轴连接固定构件
  • CW-18型夹套式轴连接固定构件
  • CW-18型夹套式轴连接固定构件

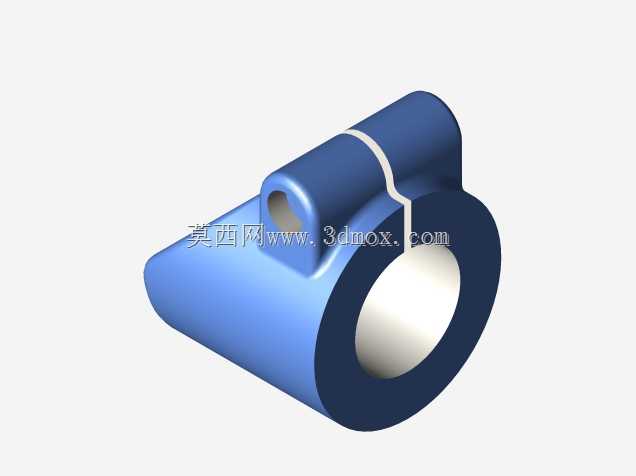

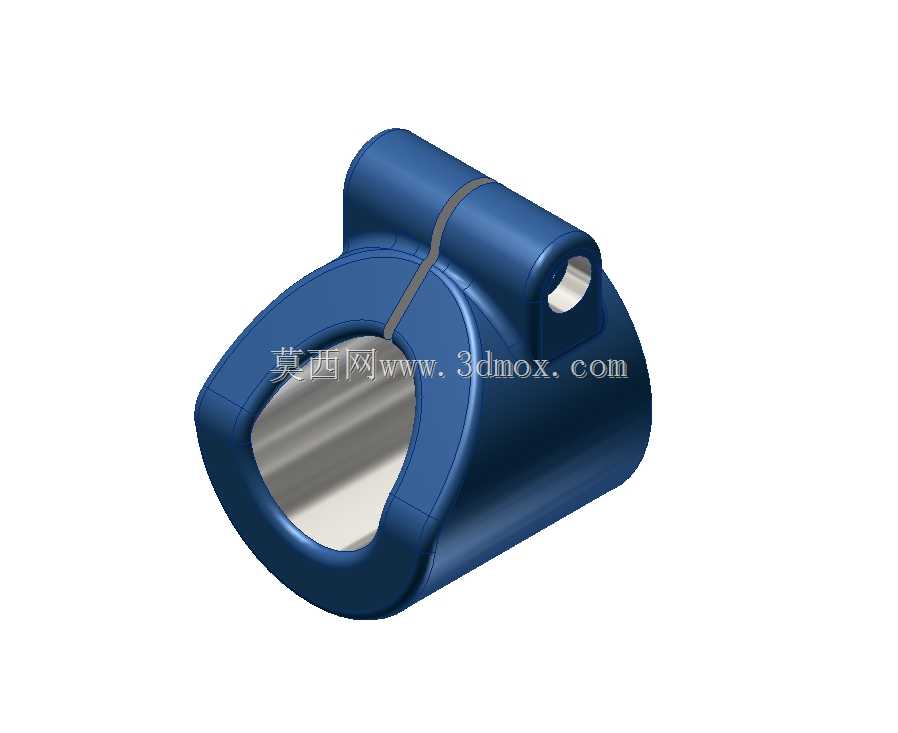

  在轻工输送、小型设备传动、非标自动化工装的轴系布局里,这类带侧向锁紧结构的夹套式构件是很常见的轴系定位零件,日常工况里它主要承担轴上零件的周向、轴向双向固定作用,替代传统的紧定螺钉、键连接做无间隙定位,避免轴表面被紧定螺钉顶出凹痕,也能降低装配时的对中难度。从结构本身来看,主体采用一体式抱合腔体设计,主通孔为光滑圆柱面,和适配轴径保持小间隙配合,装配时可沿轴身滑动调整到目标安装位置,侧向的开槽结构从外壁延伸到主通孔内壁,配合侧部凸台内的锁紧孔穿装螺栓,拧紧后开槽间隙收窄,整个抱合腔均匀抱紧轴身,相比单点锁紧的结构,抱紧力分布更均匀,不会出现轴局部受力变形的问题,也能在反复拆装后保持稳定的锁紧力矩,不会因为多次拆卸出现锁紧力衰减。

  侧部的凸台结构除了容纳锁紧件之外,还可以作为外接附件的安装基准,比如安装行程触发挡片、传感器支架、管路固定卡等小型附属零件,不用额外在轴上加装其他固定座,能压缩轴系的轴向安装空间,适合布局紧凑的小型设备。设计这类构件的时候,首先要根据适配轴径确定主通孔的公差带,一般选用H7级间隙配合,既保证装配时能顺利套入轴身,又不会因为间隙过大导致抱紧后出现偏心;开槽的宽度要根据材料的弹性变形量计算,既要保证拧紧螺栓时有足够的收缩量抱紧轴,又不能让开槽处的应力超过材料的屈服极限,避免反复拆装后出现塑性变形无法复位;外壁的圆弧过渡是为了降低应力集中,尤其是开槽根部和主通孔的交接位置,必须做圆角处理,不然锁紧时的应力集中很容易导致零件开裂。

  安装边界方面,这类构件的轴向长度一般为适配轴径的1.2到1.8倍,过短会导致抱紧力不足,运转时容易出现滑移,过长则会占用不必要的轴向空间;外壁的最大轮廓尺寸要考虑锁紧时扳手的操作空间,侧部凸台的锁紧孔中心到主通孔中心的距离,要保证螺栓拧紧时扳手不会和相邻的其他零件发生干涉,装配时不需要额外加热或者专用工装,只需要用普通内六角或者开口扳手拧紧锁紧螺栓即可,维护拆装都很方便。实际应用场景里,这类零件常出现在小型包装设备的输送辊轴定位、非标工作台的导向轴限位、小型传动机构的凸轮轴向固定等位置,相比传统的轴用挡圈、紧定螺钉固定,它的轴向位置调整更灵活,不需要在轴上加工卡槽或者螺纹孔,能降低轴的加工成本,也能避免轴上的应力集中点,

  对于需要频繁调整轴上零件位置的试验工装、小批量定制设备来说,这类构件的适配性很强,不用针对每台设备定制特殊的轴加工工艺,只需要根据轴径选用对应规格的夹套固定件即可,能大幅缩短非标设备的设计和装配周期。从受力特性来看,这类构件主要承受轴向的滑移推力和周向的小扭矩载荷,不适合传递大扭矩的重载传动场景,一般适用的轴径范围在10mm到50mm之间,对应的锁紧螺栓规格根据抱紧力需求匹配,常规工况下采用45号钢表面氧化处理即可满足强度要求,有耐腐蚀需求的场景也可以采用不锈钢材质加工,锁紧时的螺栓拧紧力矩要控制在合理范围,避免过度拧紧导致主通孔变形失圆,反而影响轴的转动精度。
