明纬大功率LED驱动电源ELG240/48结构设计

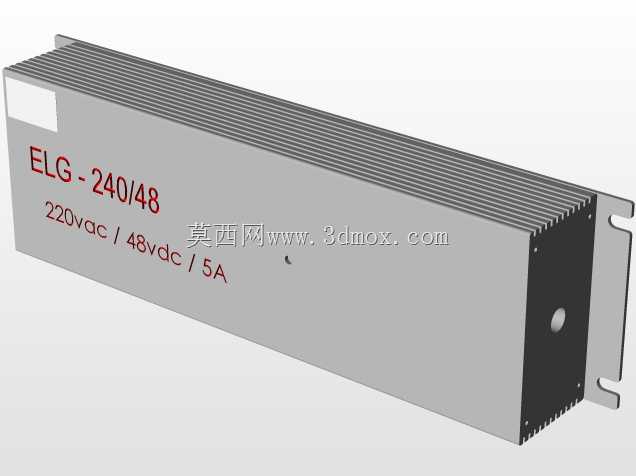

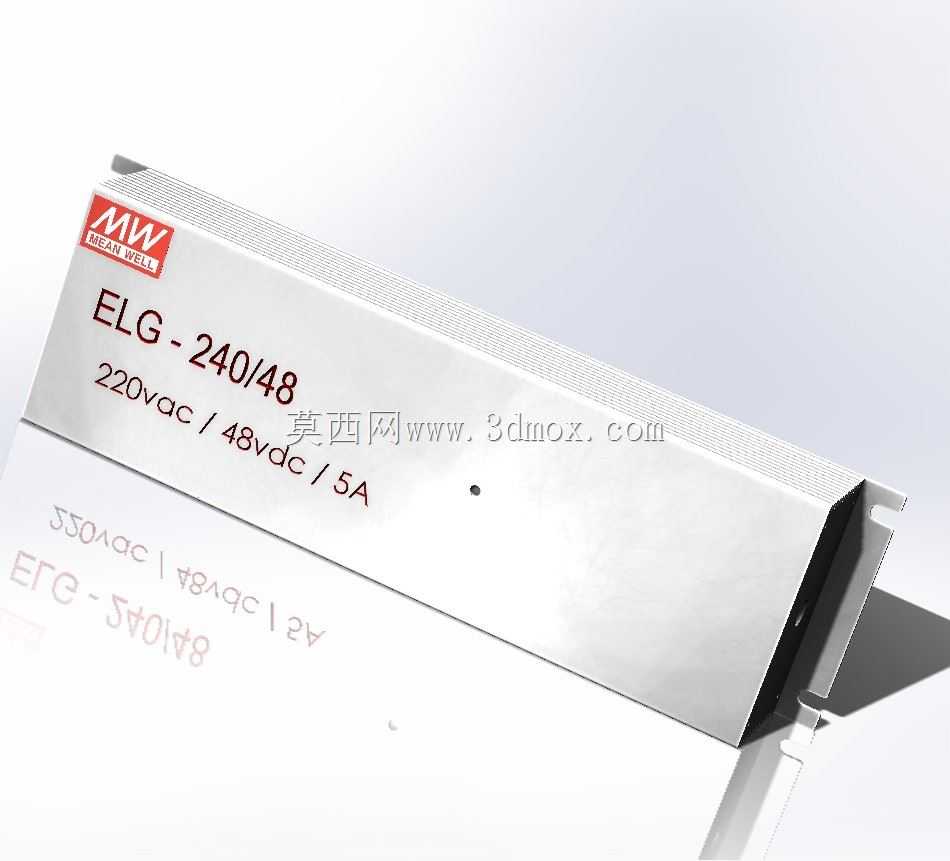

　　这款ELG-240/48型LED驱动电源，是面向户外大功率LED照明场景开发的恒压恒流供电单元，日常在户外亮化工程、工业厂房高顶照明、大型LED显示屏配套供电、植物补光系统、隧道照明模组这类需要稳定直流供电的场景中应用广泛，能够在交流输入电压波动的工况下持续输出稳定的48V直流电能，单路额定输出电流可达5A，足够驱动总功率240W以内的LED负载阵列。从结构设计层面来看，整机采用拉伸铝合金外壳作为主体承载结构，外壳表面做了细密的肋条散热纹理，没有额外加装主动散热风扇，完全依靠金属壳体的自然对流完成热量散发，这种无风扇设计一方面能避免长期运行中风扇积尘、轴承磨损带来的失效风险，另一方面也能满足户外高防护等级的密封要求，

　　外壳两端的端盖采用卡扣加密封胶条的装配方式，接线端子区域做了独立的防水隔舱设计，线缆接入后通过防水格兰头锁紧，能够适应露天安装时的雨淋、粉尘环境，不需要额外加装防雨外罩。在安装边界设计上，壳体两侧延伸出带安装孔的固定折边，安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，不需要极高的开孔精度就能完成固定，整机的外形长宽高比例经过优化，既能够适配常规的照明灯具背部安装腔，也可以独立采用壁挂方式固定在墙体、灯杆内部，安装时需要预留至少10mm的周边散热间隙，避免周围结构遮挡散热肋片影响空气流通。内部电路布局采用分层排布方式，功率器件直接通过导热硅胶垫贴合在铝合金外壳内壁上，把工作时产生的热量直接传导到外壳散出，

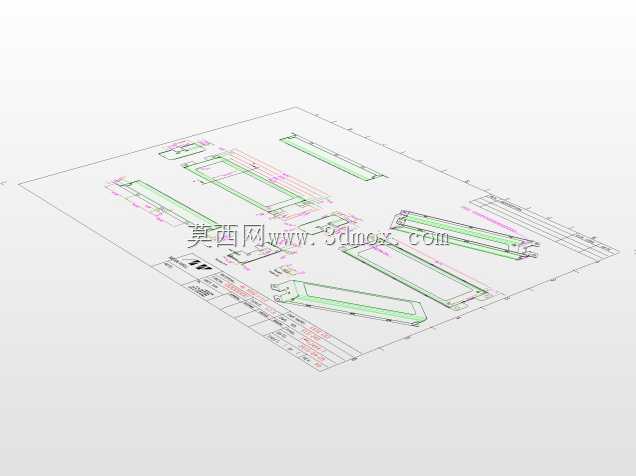

　　输入侧的EMI滤波电路、整流桥、功率变换模块、输出侧的整流滤波与恒流控制电路之间做了物理隔离，避免功率电路的电磁干扰影响控制回路的采样精度，输出端的电压电流采样电路做了冗余设计，当输出端出现短路、过流、过温情况时，控制回路会快速切断输出，待故障排除后自动恢复供电，不需要人工复位操作。在实际选型配套时，这款电源的输入电压范围覆盖常规市电区间，不需要额外配置前置调压设备，输出侧的线缆接线端子采用大电流压线结构，能够适配不同线径的多股铜芯线缆，接线时不需要额外焊接线鼻子，直接压接就能满足载流要求，外壳的接地端子直接与铝合金壳体连通，安装时必须可靠接入保护地线，避免异常情况下壳体带电引发安全隐患。从三维建模的角度来看，

　　这款电源的外形特征规整，外壳的散热肋条、两端的固定折边、接线舱的开盖结构、格兰头的安装位置都需要精准还原，尤其是安装孔的中心距、壳体的整体厚度、接线端子的排布位置，这些尺寸直接影响后续整灯装配时的干涉检查，如果建模时尺寸出现偏差，很可能在实际装配时出现电源装不进灯体腔室、接线位置与灯具结构冲突、安装孔位对不上固定支架的问题。在做配套结构设计时，还要考虑电源出线的弯曲半径，预留足够的线缆走线空间，避免线缆过度弯折导致绝缘层破损，同时电源周边不要布置对温度敏感的塑料结构件，因为满负载运行时外壳表面会有一定的温升，长期高温接触会加速塑料件的老化脆化。这款电源的结构设计充分考虑了户外应用的可靠性，没有多余的装饰性结构，所有外形特征都服务于散热、安装、防护这几个核心功能，壳体的边角做了小圆弧过渡，既避免加工时的锐边割手，也能减少安装过程中磕碰对壳体表面防腐层的破坏，表面采用阳极氧化处理，能够在潮湿、有轻度腐蚀的环境中长期使用不出现锈蚀问题。
