多接口集成式机械安装连接座结构

　　在非标自动化生产线、小型精密传动模组以及实验室专用测试台架的搭建过程中，这类集成式连接座是承担跨部件对接、载荷传导与安装定位的核心基础零件，很多初次接触模组搭建的工程师容易忽略这类基座零件的细节设计，往往在后期调试时出现对接同轴度偏差、载荷集中导致的结构形变、安装空间干涉等问题，反而拖慢了整机组装的进度。从实际使用场景来看，这类零件常被用在气动执行元件与直线导轨的过渡连接、小型伺服电机输出端与传动组件的对接安装、检测传感器支架的承载固定等工位，既需要承担轴向的推拉力载荷，也要承受部分径向的偏载力矩，同时还要保证对接部件的位置精度不会因为长期运行出现偏移。

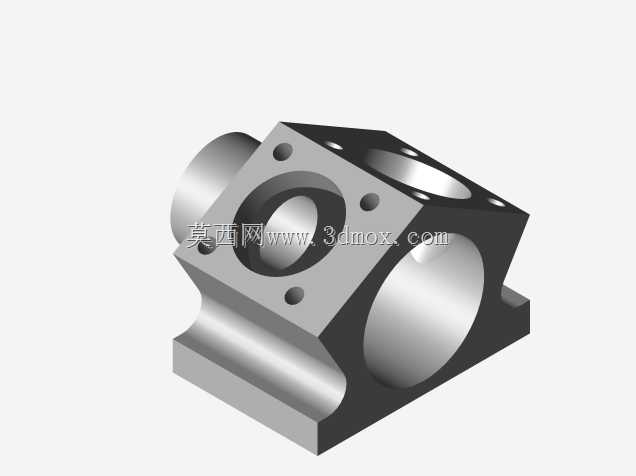

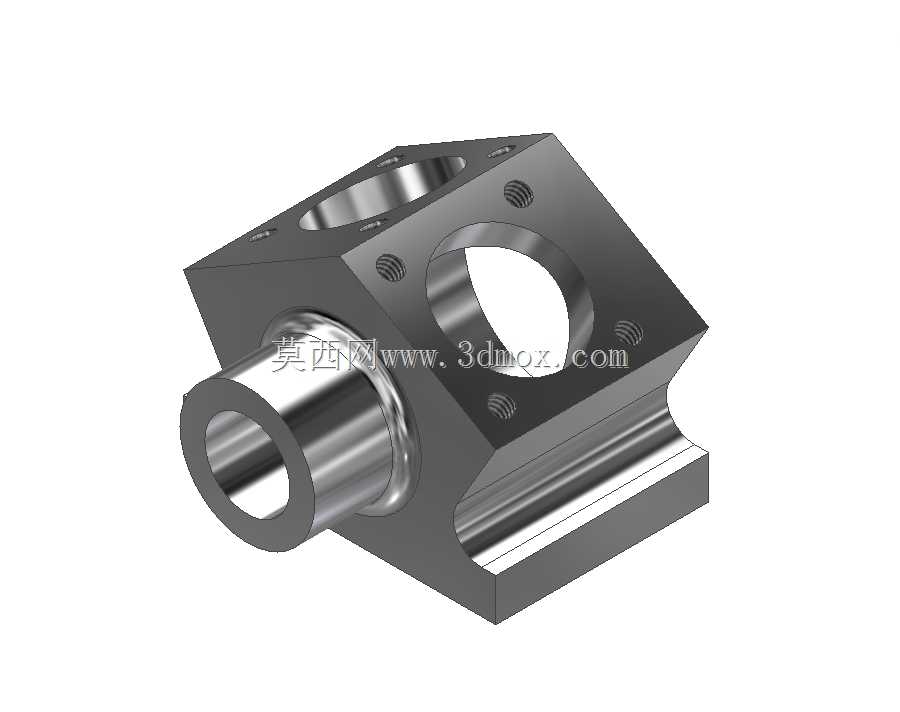

　　从结构设计逻辑来看，这个零件采用了一体式块体加工的思路，没有采用拼接式的结构，主要是为了避免拼接面带来的装配累积误差，同时提升整体的结构刚性。主体一侧延伸出的带台阶轴套结构，是主要的同轴定位接口，内部的通孔用于穿过传动轴、气管或者线缆，台阶面则作为对接部件的轴向定位面，安装时不需要额外调整轴向间隙，只要将对接件贴合台阶面锁紧即可保证轴向位置精度。主体块体上开设的大直径圆形通孔，主要用于容纳对接端的轴承座、法兰盘或者回转类零件的端部，孔周边均匀分布的螺纹孔用于锁紧固定对接件，螺纹孔的位置度公差在设计时需要严格控制，否则会出现对接件安装后孔位错位、螺栓强行锁紧带来的内应力，长期运行后容易出现螺纹滑牙或者零件开裂的问题。

　　零件底部的导轨适配槽结构，是针对直线导轨安装场景设计的，槽型的轮廓度、与侧面轴套的平行度是核心形位公差要求，实际加工时如果平行度超差，会导致安装在轴套上的部件运行时与导轨方向出现夹角，轻则增大传动阻力、加快导轨滑块的磨损，重则出现运动卡滞、部件运行轨迹偏移的问题。块体顶面和侧面分布的小型螺纹孔，主要用于安装辅助配件，比如行程限位挡片、传感器安装支架、润滑管路固定座等，这些孔位的设计不需要过高的位置精度，但需要保证螺纹深度足够，避免配件安装后出现锁紧不牢的问题。

　　从安装边界来看，这类零件的整体外形属于紧凑型块体结构，设计时已经充分考虑了小型设备的内部安装空间限制，所有的外接接口都没有超出主体块体的最大轮廓范围，安装时不需要额外预留过多的操作空间，只要保证底部导轨槽与导轨对齐、侧面轴套与对接部件同轴即可完成安装。需要注意的是，零件的所有棱边都做了小倒角处理，既可以避免安装时划伤操作人员，也能去除加工时产生的毛刺，防止毛刺脱落进入设备内部造成传动部件卡滞。零件的材质选择一般根据使用场景确定，普通载荷场景下选用6061铝合金做硬质阳极氧化处理即可满足刚性和防锈需求，重载或者有冲击载荷的场景则需要选用45号钢做调质处理，表面做发黑或者镀锌防锈处理，部分有耐腐蚀要求的场景还可以选用304不锈钢加工，但相应的加工成本会有所提升。

　　在三维建模过程中，这类零件需要重点关注各个孔位的位置度约束、配合面的尺寸公差设置，尤其是轴套外圆与内孔的同轴度、导轨槽与轴套轴线的平行度、安装螺纹孔的深度与底孔深度的差值，这些细节如果在建模阶段没有设置合理，后续导出工程图加工时很容易出现加工错误，导致零件报废。另外建模时需要提前预留装配间隙，比如轴套与对接件的配合间隙、导轨槽与导轨的配合间隙，不能完全按照理论尺寸建模，要根据实际选用的配合公差等级设置合理的偏差值，避免加工后的零件出现装不上或者配合间隙过大的问题。很多新手工程师在建模这类基座零件时，容易忽略加工工艺的合理性，比如在零件内部设计无法加工的直角内腔、螺纹孔深度超过刀具加工范围、壁厚不均匀导致加工时出现形变，这些问题都需要在建模阶段提前规避，保证设计出的零件既满足使用功能要求，也具备良好的加工工艺性，不需要额外增加特殊的加工工序就能完成生产，有效控制零件的加工成本与生产周期。
