带弧形槽双凸台安装基准机械构件

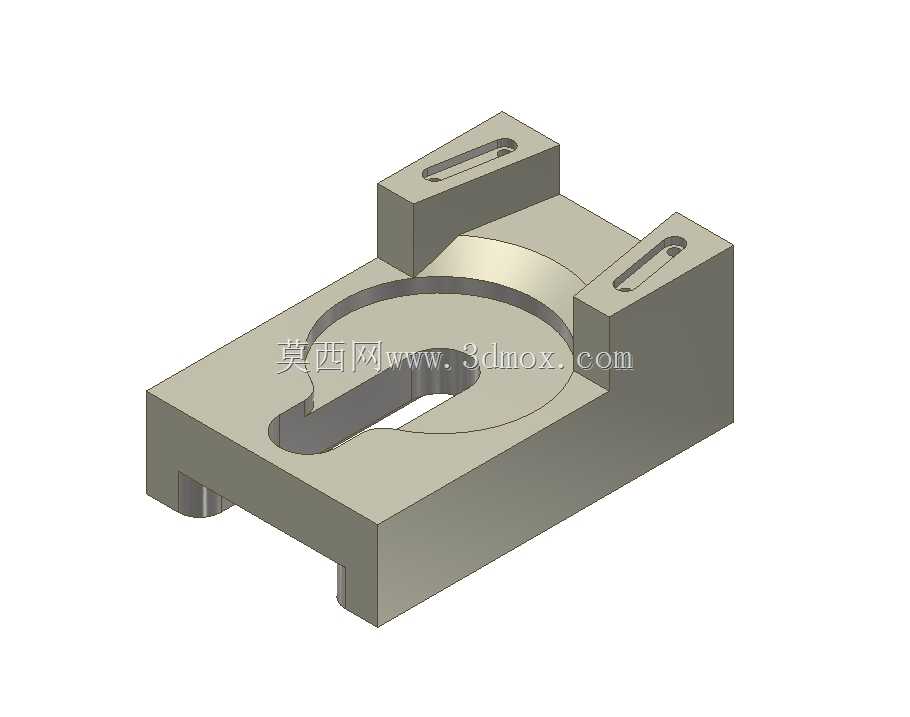

　　该构件属于精密设备配套的基准定位类零件，主要应用于工装夹具、检测治具以及小型专用设备的工位定位环节，承担工件承载、位置限定以及配合执行件完成往复动作导向的作用，在半自动装配工位、小型零件铣削工装、光学检测平台的载具模块中都能见到同类结构的应用。从结构设计逻辑来看，主体采用矩形块作为承载基体，底部设置的内凹让位槽能够避开安装面的凸起走线或定位销，保证安装后基体上平面与安装基准面的平行度控制在0.02mm以内，避免因安装面贴合不实导致的定位偏差。基体上方设置的两个对称凸台，每个凸台上都加工有长圆形的安装腰型孔，这类孔的设计是为了适配安装时的位置微调需求，当配套设备的安装孔位存在小范围加工误差时，可以通过腰型孔调整构件的整体固定位置，无需重新扩孔修正，大幅降低现场装配的调整难度。

　　基体中部的弧形凹槽与中心长槽是核心功能区域，弧形槽的轮廓曲率与待定位工件的外圆弧面完全匹配，安装时工件的圆弧面可以直接嵌入槽内完成周向定位，中心长槽则用于避让工件下方的凸起定位柱，或是为执行件的插销动作提供让位空间，避免动作过程中构件与执行件发生运动干涉。槽体边缘均做了0.2mm的倒角处理，一方面是去除机加工产生的毛刺，避免工件安装时被毛刺刮伤表面，另一方面也能引导工件快速滑入定位槽，减少人工上料时的对位时间。从加工工艺角度考虑，该构件的所有平面均采用铣削加工完成，安装面与定位面的粗糙度控制在Ra1.6，保证接触刚性，腰型孔与槽体的位置度公差控制在0.05mm以内，确保重复定位精度满足生产要求。

　　在实际安装使用时，需要先将安装基准面清理干净，去除铁屑、油污等杂质，再通过螺栓穿过两个凸台的腰型孔将构件固定在设备台面上，固定前先使用百分表打表校正弧形槽的中心位置，确认位置无误后再锁紧螺栓，锁紧时需采用对角交替锁紧的方式，避免两个凸台受力不均导致构件变形。日常使用过程中，需要定期清理弧形槽与长槽内积存的加工碎屑、灰尘，防止碎屑垫在定位面上导致工件定位偏移，若长期处于带切削液的加工环境中，还需定期在腰型孔的螺栓位置涂抹防锈脂，避免螺栓锈蚀导致后续拆卸调整困难。这类构件的结构设计没有冗余特征，所有结构特征都服务于定位与安装的核心功能，没有多余的装饰性结构，完全从实用角度出发，在保证结构刚性的前提下尽可能缩减了不必要的材料去除量，既控制了加工成本，也降低了构件自身重量，减少对安装台面的负载压力。对于结构设计从业者而言，这类基准构件的设计思路具备很强的参考价值，尤其是腰型孔的微调设计、让位槽的布局、定位槽的公差匹配逻辑，都可以直接复用在同类工装治具的设计过程中，减少重复设计的试错成本。
