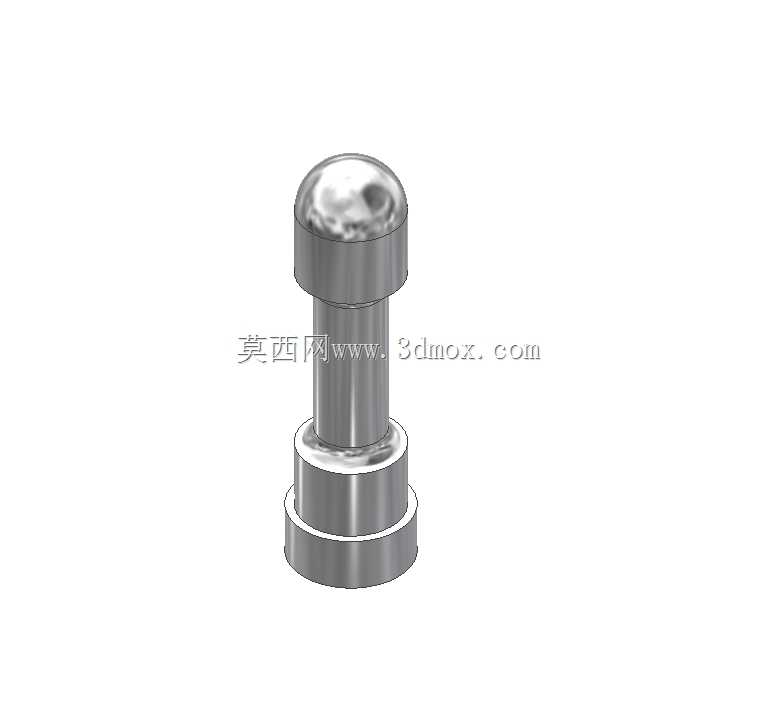

球头阶梯轴类精密定位连接零件

　　很容易在反复插拔之后出现磨损拉毛，导致导向卡滞甚至卡死的问题。球头下方的第一段细轴，主要是作为工作行程段，这部分的直径公差通常会控制在h7或者g6的精度等级，和配套的衬套或者导向孔做间隙配合，保证轴在滑动的时候不会出现径向窜动，同时又能保持顺畅的滑动手感，不会有过紧的阻滞感。再往下的阶梯凸台，是整个零件的轴向定位基准，这个端面的平面度和与轴线的垂直度要求很高，安装的时候这个端面会贴合在安装基座的表面，承担轴向的限位作用，如果这个端面的垂直度超差，会导致整个轴安装之后出现倾斜，进而影响球头的导向精度，甚至会让轴在滑动的时候出现偏磨，大幅缩短零件的使用寿命。最下方的两段轴径，是安装固定段，其中较粗的一段通常是和安装基座的孔做过渡配合，这类带球形端头的阶梯轴构件，在工装夹具定位、小型机构铰接、检测设备定位工位里应用十分广泛，很多做非标自动化设计的工程师在做快换工装、定位模组的时候，都会优先考虑这类结构的零件，它的球头结构可以在对接的时候自动导正，哪怕对接件存在小范围的角度偏差，也能顺着球面滑入配合位，不会像平端头的轴类零件那样容易卡滞，在需要频繁拆装的工位上，这种结构能大幅降低对位的操作难度，减少装配对位的辅助时间。从结构设计逻辑来看，这个零件采用多段阶梯的结构，每一段轴径都承担不同的功能，最顶端的球头部分主要承担导入导向和小角度摆动适配的作用，球头的表面粗糙度要求通常会比其余轴段更高，因为它要和对接的锥面或者球窝反复滑动接触，如果表面粗糙度过高，

　　压入基座之后保证轴的固定同轴度，最底端的细轴段可以用来装卡簧或者锁紧螺母，防止轴在受到轴向拉力的时候从基座里脱出，也有部分设计会在这个段做滚花处理，采用过盈压装的方式直接固定在基座上，省去额外的锁紧零件，适合受力不大的轻载定位场景。在实际选型应用的时候，首先要确认安装边界的尺寸，安装基座上的固定孔深度要和零件固定段的长度匹配，不能出现固定段压装不到位，导致定位凸台无法贴合基座表面的情况，同时要预留出球头工作时的摆动空间，因为球头在对接的时候允许有小角度的偏摆，如果周围的结构件距离球头过近，会干涉球头的导正动作，让自动导向的功能失效。导向配合段的长度也要根据实际的行程来确定，如果是做定位销使用，配合段的有效接触长度不能小于轴径的1.

　　5倍，否则会出现定位精度不足，受力之后容易歪斜的问题。这类零件通常会采用轴承钢或者不锈钢材质制作，轴承钢材质的零件经过淬火处理之后表面硬度可以达到HRC58-62，耐磨性能优异，适合在频繁插拔的重载工位使用，不锈钢材质的零件防锈性能更好，适合在食品设备、医疗设备或者有潮湿腐蚀环境的工位使用，不需要额外做表面防锈处理，清洁维护也更方便。在做三维建模的时候，要注意球头和相邻轴段的过渡圆角处理，不能做成直角相接，直角相接的位置在热处理的时候很容易出现应力集中，导致零件使用过程中在过渡位置断裂，同时圆角过渡也能减少滑动配合时候的锐角刮擦，保护配套的衬套或者导向孔不被刮伤。另外轴上所有的台阶端面都要做去毛刺处理，尤其是安装定位的基准端面，

　　残留的毛刺会导致安装之后轴的垂直度超差，影响整个机构的定位精度。在实际的设备维护中，这类零件属于易损件，因为球头和导向段长期反复滑动摩擦，使用一段时间之后会出现磨损，导致配合间隙变大，定位精度下降，所以在设计的时候通常会把这类零件做成可快速更换的结构，不需要拆卸整个模组就能完成零件的更换，降低设备维护的停机时间。很多新手工程师在设计这类零件的时候，容易忽略球头的尺寸和对接件的匹配关系，球头的直径要比对接导向孔的直径大0.2-0.5mm，才能保证顺利导正，如果球头直径做的和导向孔直径一样，就失去了自动导正的作用，和普通的平端轴没有区别，另外球头的球面半径也要和对接的导向锥面角度匹配，通常导向锥面的角度会做30度或者45度，保证球面和锥面接触的时候是线接触，不会出现面接触卡滞的情况。
