带侧伸轴端法兰连接回转传动构件

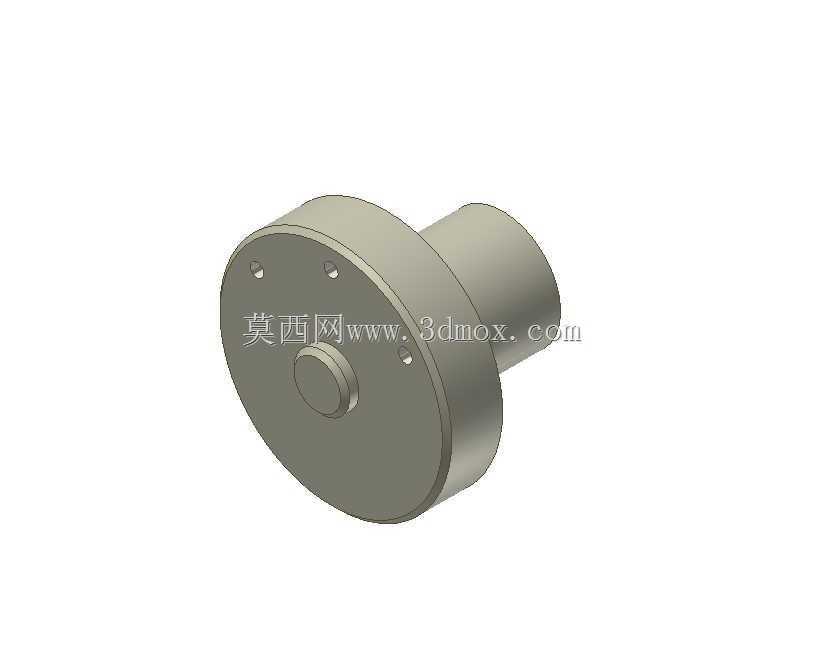

　　这类带侧伸轴的盘式回转构件，常应用在中小功率的回转传动链路中，作为动力传递的中间衔接载体，在轻工输送设备、小型实验台传动组、台式加工设备的进给单元里都能见到这类结构的身影。从实际装配场景来看，该构件的盘体端面均匀分布了多个沉头安装孔，这类孔位的设计是为了配合内六角圆柱头螺钉实现与相邻传动件的刚性连接，安装时螺钉头完全沉入沉孔内，不会突出盘体端面，既避免了回转过程中突出部件与周边护罩、机架发生刮擦，也能保证连接端面的贴合度，减少传动过程中的端面跳动误差。构件侧部伸出的圆柱轴段，是与配套轴承座配合的安装位，轴段的外径公差通常选取过渡配合区间，装配时可通过铜棒敲击或热装方式装入轴承内圈，保证轴与轴承的同轴度，

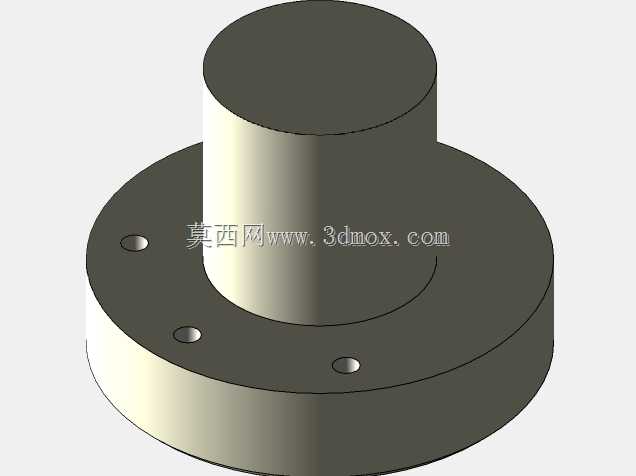

　　避免回转时出现偏心带来的振动问题。从设计思路上看，这类构件优先考虑的是回转动平衡性能，盘体部分采用等厚圆盘结构，所有安装孔位沿盘体中心圆周均布，侧伸轴与盘体采用同轴一体式结构，从根源上减少了装配带来的同轴度误差，在转速不超过3000rpm的应用场景下，不需要额外做动平衡校正就能满足平稳运行的要求。盘体中心位置的小凸台结构，是与相邻零件的定位止口，凸台的外径与对应配合件的内孔采用小间隙配合，装配时能快速实现径向定位，降低装配时的找正难度，也能在传动过程中承受一定的径向载荷，减少连接螺钉受到的剪切力，提升整个连接结构的使用寿命。从安装边界来看，盘体的最大外圆直径决定了构件安装时需要预留的径向空间，侧伸轴的长度则决定了轴向的安装尺寸，

　　设计选型时需要确认轴段长度与轴承座、端盖的轴向尺寸匹配，避免出现轴段过长导致端盖无法压紧轴承，或是轴段过短导致轴承内圈无法完全贴合轴肩的问题。盘体端面的沉孔深度也需要严格控制，过深会降低盘体局部的结构强度，传动时受扭矩作用容易出现孔位开裂，过浅则会导致螺钉头突出端面，影响连接贴合度。在实际使用中，这类构件通常传递的扭矩在50N·m以内，适合轻载回转的传动场景，比如小型输送带的驱动辊连接端、实验设备的回转工作台连接座、小型风机的叶轮连接座等场景。构件的轴肩位置是轴承安装的定位面，轴肩的高度需要低于轴承内圈的厚度，方便后续轴承拆卸时拉马能够勾住轴承内圈，避免出现拆卸困难的问题。盘体与轴段衔接的位置做了圆角过渡处理，

　　避免直角衔接带来的应力集中，在承受交变扭矩的工况下，能有效降低衔接位置出现疲劳断裂的风险。这类结构的建模过程中，需要优先保证轴段与盘体的同轴度公差，所有安装孔的位置度公差需要控制在0.05mm以内，止口凸台的圆柱度公差控制在0.02mm区间，才能保证实际加工装配后的运行精度。从维护角度来看，这类一体式结构的构件没有额外的拼接缝隙，不容易积存油污和碎屑，日常设备维护时只需要定期检查连接螺钉的预紧力，确认轴段与轴承配合位置没有异常磨损即可，不需要做额外的拆解维护，适合长期连续运行的轻载传动场景。在选型适配时，除了确认外形安装尺寸，还需要核算构件能承受的最大扭矩，根据实际传动的功率、转速计算工作扭矩，预留1.5倍以上的安全系数，避免过载导致构件变形或断裂。如果应用在有腐蚀的工况下，还可以对构件表面做发黑或镀锌处理，提升表面防锈能力，延长使用寿命。
