C型开槽定位安装机械构件

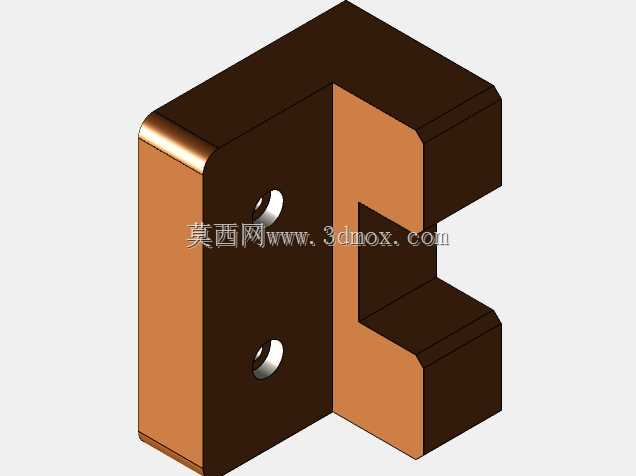

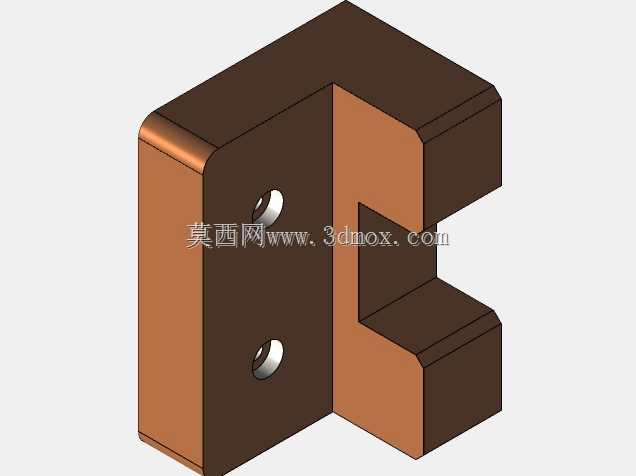

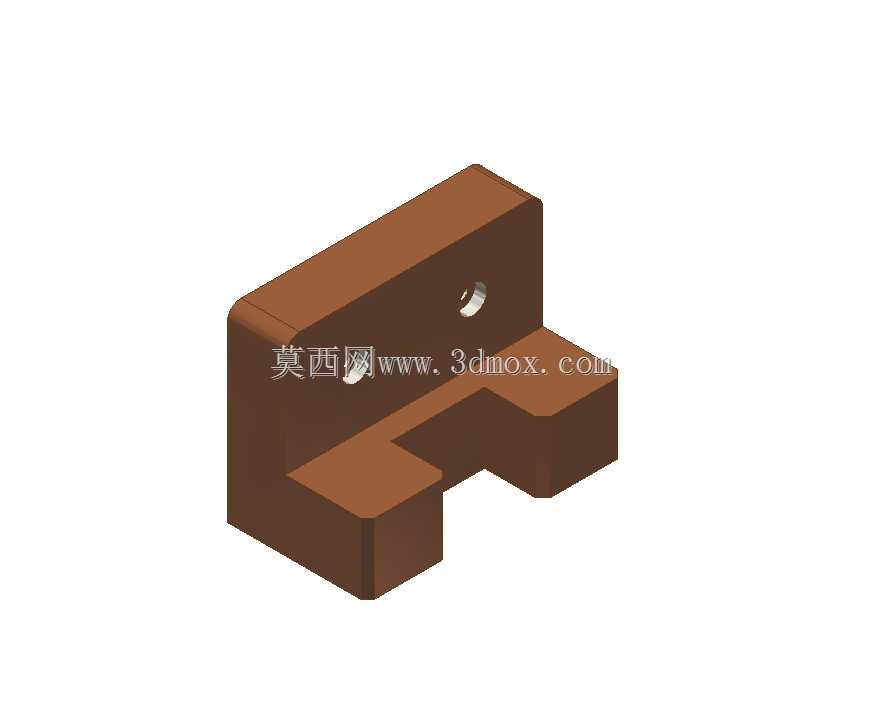

　　在工装夹具、非标自动化输送线以及小型精密设备的装配环节中，这类C型开槽的块状构件是十分常见的功能部件，多数时候承担着行程限位、部件定位、辅助支撑的核心作用，区别于标准型材拼接的安装座，一体加工成型的该类构件整体刚性更强，在反复受载的工况下不会出现拼接缝隙带来的位移偏差，能够长期保持安装精度的稳定性。从结构设计逻辑来看，构件主体采用阶梯式的L型延伸结构，上部的直立块体预留了横向的安装孔位，可通过紧固件完成与设备主框架的固定连接，下部伸出的两个平行凸台形成了开口的卡槽结构，既可以嵌入配套的滑动导轨实现直线方向的导向限位，也能够卡接在设备钣金机架的预设折边上，快速完成部件的预装定位，减少装配过程中的对齐调整时间。在实际选型应用时，

　　需要重点关注构件的安装边界尺寸，上部直立面的安装孔中心到下部凸台端面的垂直距离，决定了配套部件的安装高度，下部两个凸台之间的开槽宽度，需要与被卡接部件的厚度保持0.1-0.2mm的间隙配合，既保证装配时的顺畅推入，又避免间隙过大带来的横向窜动；上部的横向安装孔采用沉孔设计，能够让紧固件的头部完全埋入块体内部，不会突出构件表面干涉其他运动部件的运行轨迹，这一细节设计在紧凑空间的设备布局中尤为重要，能够有效减少不必要的空间占用，压缩设备整体的外形尺寸。从加工实现的角度来看，该类构件多采用整块型材铣削加工成型，所有棱角处均做了小尺寸的倒角处理，既能够去除加工过程中产生的毛刺锐边，避免装配调试人员被划伤，

　　也能够在部件对接时起到导向导入的作用，降低装配对位的难度；构件表面的氧化处理层能够提升基材的防锈耐磨性能，在车间多油污、多粉尘的生产环境中，长期使用也不会出现表面锈蚀剥落的问题，维护成本相对更低。在不同的应用场景下，该构件的功能可以灵活适配，在小型皮带输送线的两端，它可以作为皮带张紧机构的安装座，通过调整上部固定件的锁紧位置，微调皮带的张紧程度；在工装夹具的定位工位上，它可以作为工件的侧向限位块，下部的卡槽卡在夹具底板的T型槽内，根据工件的尺寸规格灵活调整固定位置，适配多规格产品的装夹需求；在小型检测设备的内部，它还可以作为传感器的安装支架，上部的安装孔用来固定光电或接近传感器，下部的凸台贴合在设备型材的表面，

　　保证传感器检测面与被测工件的距离处于有效检测范围内。设计这类构件时，需要提前核算构件的受力载荷，当它作为支撑件使用时，要保证下部凸台的伸出长度在材料允许的悬臂比范围内，避免长期受载出现凸台断裂或者弯曲变形的问题；当它作为限位块使用时，上部安装孔的位置要尽量靠近受力点，减少构件受到的倾覆力矩，提升限位状态下的结构稳定性。很多刚入行的结构设计人员在选用这类构件时，容易忽略安装面的平面度要求，实际上构件与框架贴合的背部安装面、下部凸台的支撑面都需要达到对应的平面度精度，否则安装后会出现构件倾斜，导致后续装配的部件出现位置偏差，影响整台设备的运行精度。
