带单孔安装座的斜筋支撑机械构件

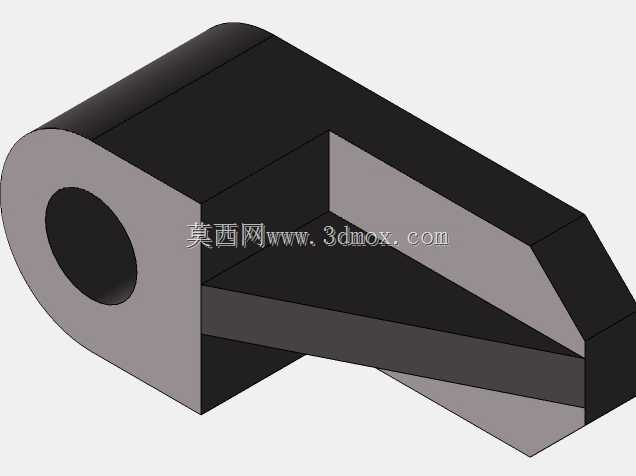

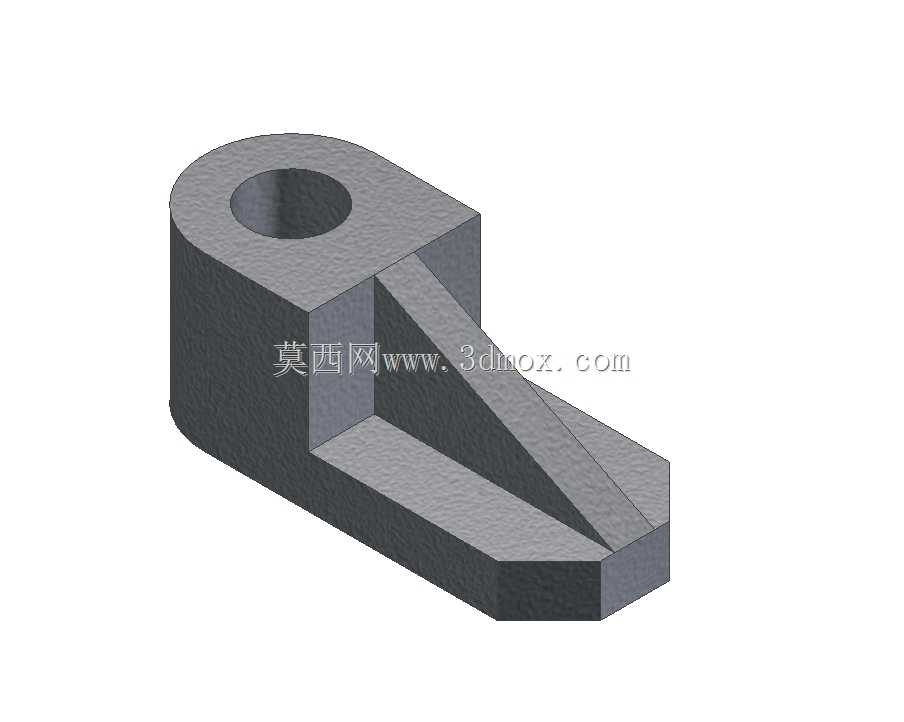

　　这类带单铰接孔的斜筋支撑构件，在轻工输送线、小型工装夹具台、非标自动化设备的机架连接环节十分常见，多数时候作为设备侧部的铰接支撑点位使用，用来连接可翻转的防护挡板、可调角度的物料导槽、或是需要小范围摆动的压料臂组件。从结构本身来看，上部的圆柱通孔是核心的铰接安装位，孔壁做了等厚设计，加工时需要保证孔的圆柱度与端面垂直度，避免穿入铰接销轴后出现卡滞、偏磨的问题，孔的内径尺寸与配套销轴采用间隙配合，常规工况下配合公差选H8/g7即可满足转动需求，若是有频繁摆动的使用场景，可在孔内加装铜套或是自润滑轴套，降低长期磨损带来的间隙超差问题。构件下部的斜向加强筋是结构设计的核心亮点，区别于常规的直角筋板，

　　这个斜筋直接从圆柱座的下侧延伸到底座的最外端，顺着构件受力的弯矩方向布置，当上部铰接孔承受垂直向下的载荷或是侧向的摆动力时，斜筋可以直接把力传导到底座的整个安装平面，避免直角位置出现应力集中导致的开裂，尤其是在铸件生产的场景下，这种顺着受力方向的筋条还能减少铸造时的冷却应力，降低零件成品的变形概率。底座部分做了切角处理，不是完整的矩形块，一方面是为了避让安装位置周边的其他构件，比如设备框架上的铝型材圆角、相邻安装的螺丝头，避免装配时出现干涉，另一方面也能减少零件的整体重量，降低材料消耗，底座的底面是整个构件的安装基准面，加工时需要保证平面度，安装时靠这个面贴合设备的安装基板，不需要额外加装调整垫片就能保证铰接孔的轴线水平度。

　　从安装边界来看，这类构件的安装孔通常布置在底座的两个端角位置，因为斜筋已经占据了底座中部的空间，安装螺丝从底座的上下沉孔穿入，锁固在下方的基板上，沉孔的深度要保证螺丝锁入后头部不高出底座平面，避免后续和摆动的部件发生碰撞。在实际选型使用时，需要先核算上部铰接点位的最大摆动力矩，根据力矩大小选择对应尺寸规格的构件，若是用于有冲击载荷的工况，比如冲压设备旁的摆动出料槽，还需要对筋板和圆柱孔的衔接位置做圆角过渡处理，进一步分散应力。建模过程中要注意几个工艺细节：圆柱孔和筋板的衔接位置要留够铸造拔模斜度，斜度通常取1-1.5度即可，方便模具脱模；所有的锐边都要做R0.5-R1的圆角处理，避免加工和装配时割伤操作人员，

　　也能减少热处理时的应力开裂风险；底座的切角角度要和周边避让的构件轮廓匹配，常规场景下切45度角就能满足大部分安装需求，若是有特殊的避让需求，也可以调整切角的角度和长度，不会影响整体的结构强度。这类构件虽然结构简单，但是在非标设备里的使用量很大，很多设计人员容易忽略筋条的受力方向，做成垂直的直角筋，导致实际使用时筋板和底座衔接的位置容易断裂，顺着受力方向布置斜筋的设计，在不增加零件整体重量和材料成本的前提下，能把结构的抗弯曲强度提升40%以上，是非常实用的小型支撑结构设计。
