TEKO方形ABS设备外壳结构设计

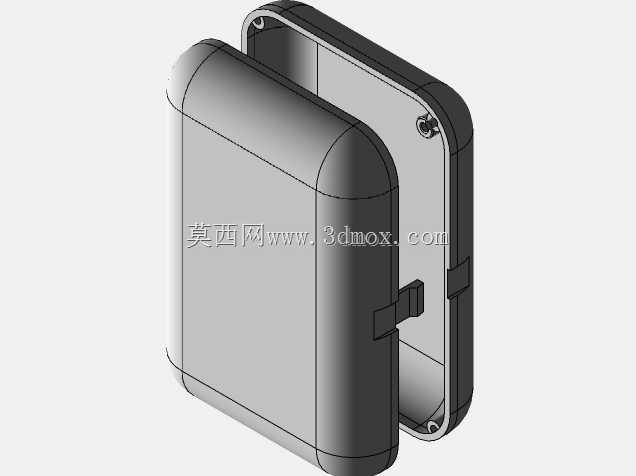

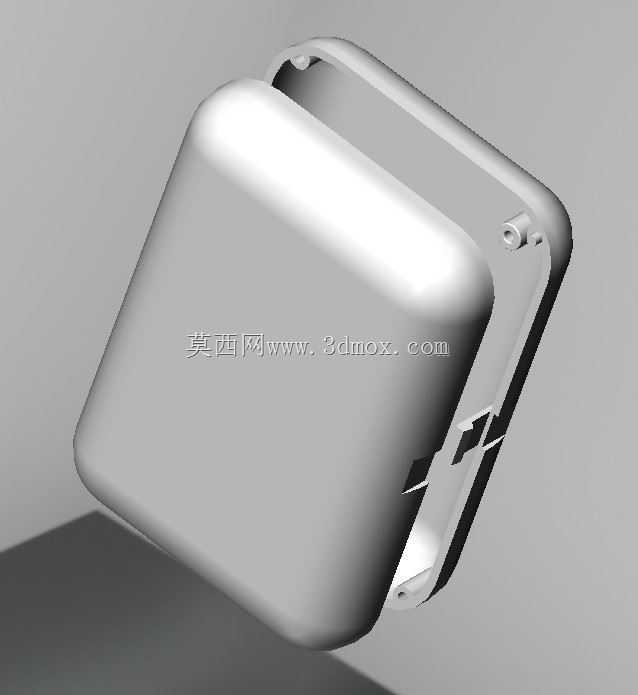

　　这款方形ABS壳体是面向小型工业电子、传感模块、嵌入式控制单元开发的防护承载结构，日常在工业现场的传感节点部署、小型控制模块外置安装、桌面式检测仪器封装场景中使用频率极高，很多做工业物联网节点、小型信号转换模块的工程师在选型外壳时，都会优先考虑这类成熟的标准注塑壳体，不用单独开模就能快速完成产品的封装落地，大幅缩短小批量产品的开发周期。从结构设计逻辑来看，壳体整体采用圆角方形的轮廓，四个边角做了大圆弧过渡，一方面是避免注塑过程中尖角位置出现应力集中导致的成型缺陷，减少生产过程中翘曲、缺料的不良率，另一方面在现场安装维护时，也能避免锐角划伤操作人员，同时圆弧边角的抗冲击性能比直角结构更好，在现场遇到轻微磕碰时不容易出现开裂破损。

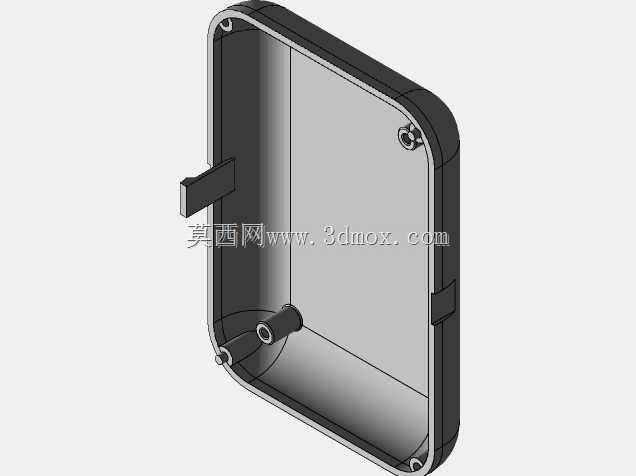

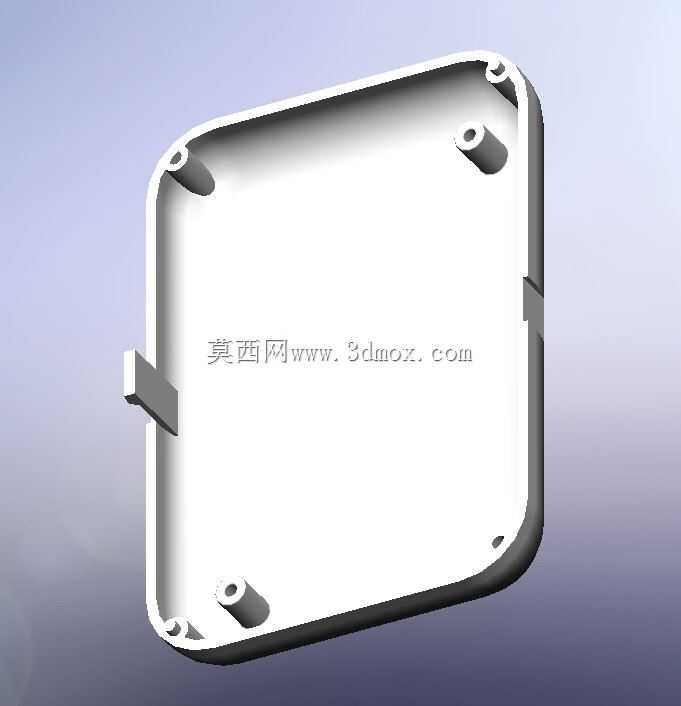

　　壳体内部的四个边角位置设计了一体化的注塑安装柱，柱体中心带预成型的安装孔位，这些孔位是用来固定内部PCB板的，设计时已经提前核算了常规1.6mm厚度PCB的安装间隙，柱体高度经过精准测算，保证PCB安装后不会和壳体内壁产生剐蹭，同时预留了板载接插件的出线空间，侧面预留的卡扣式出线槽，可以直接适配常规的航空插头、接线端子的出线需求，不用后期额外打孔加工，降低二次加工的工作量。壳体侧壁的厚度保持均匀的2.5mm壁厚，这是ABS材料注塑的最优壁厚区间，既可以保证壳体整体的结构强度，在受到常规的外力挤压时不会出现明显形变，又能避免壁厚不均导致的注塑缩痕、成型周期过长的问题，侧壁上设计的横向凸起加强筋，沿着壳体内侧周向分布，

　　不需要额外增加壁厚就能大幅提升壳体的侧向抗形变能力，哪怕是用在有轻微振动的设备安装场景下，也不会因为长期振动出现壳体开裂、连接松动的问题。安装边界方面，壳体底部的四个安装柱中心距按照标准的孔位间距设计，既可以用螺丝从背部穿入将壳体固定在设备面板、墙面或者安装支架上，也可以配合导轨卡扣直接卡装在标准DIN导轨上，适配工业机柜内部的安装需求，壳体的合盖位置采用了止口式配合结构，上下盖扣合后可以达到IP54左右的防护等级，能够阻挡日常的灰尘飞溅、少量的淋水，满足普通工业现场的使用环境要求，不需要额外做密封处理就能应对大部分非恶劣户外的安装场景。设计时还充分考虑了内部元器件的散热需求，壳体内部的安装柱高度预留了足够的空气流通层，

　　板载的发热元器件工作时产生的热量可以通过壳体内壁的空气层均匀传导到壳体表面散出，不会出现局部热量堆积导致的元器件过热问题，对于功率稍大的模块，也可以在壳体侧壁预留的槽位加装散热格栅，不需要改动主体结构就能满足更高的散热需求。这类壳体的设计充分平衡了通用性和专用性，不需要针对特定的电路板做大幅修改，只要调整内部安装柱的高度或者位置，就能适配不同尺寸的PCB板，对于小批量的工业产品开发、实验室样机制作来说，能够大幅降低结构件的开发成本，缩短从设计到成品的落地周期，同时成熟的注塑工艺保证了壳体的尺寸一致性，批量使用时的装配公差可以控制在0.1mm以内，不会出现上下盖扣合不严、安装孔位错位的问题，完全满足工业场景下对结构件可靠性、一致性的要求。
