带均布安装孔的环形活塞端盖结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441960

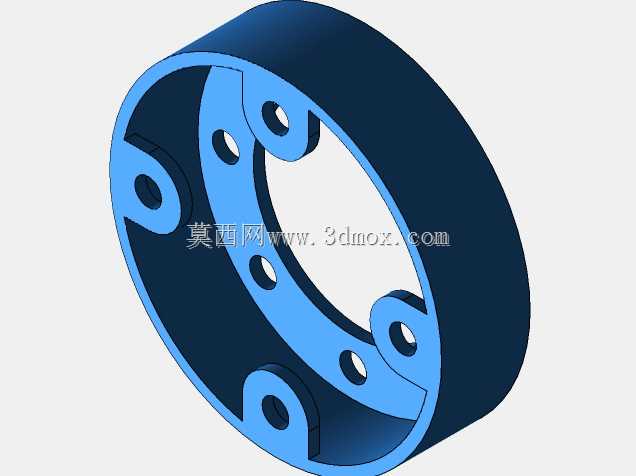

  • 带均布安装孔的环形活塞端盖结构

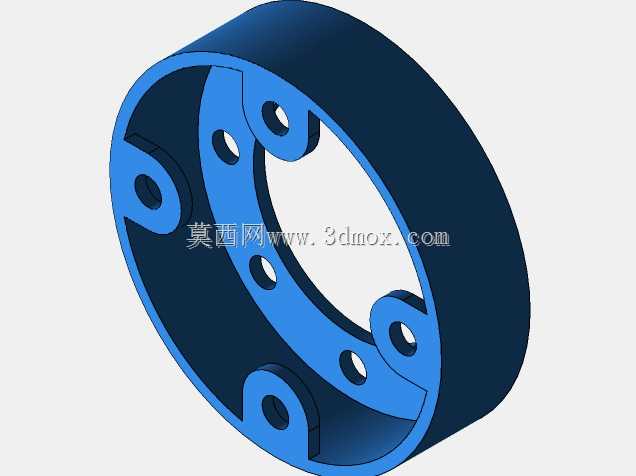

  • 带均布安装孔的环形活塞端盖结构

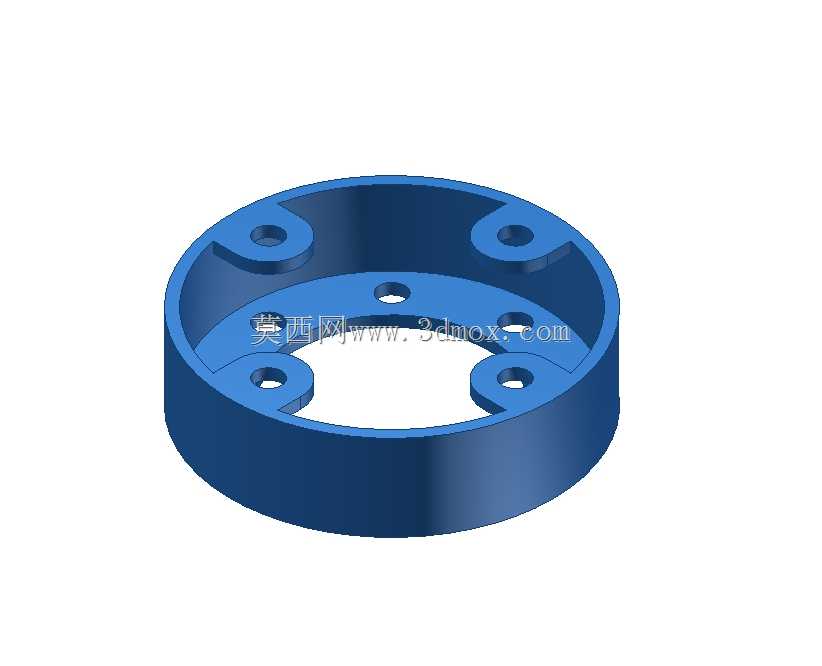

  • 带均布安装孔的环形活塞端盖结构

  在往复式动力机械、流体压力传动设备的腔体端部,这类环形活塞端盖是承担腔体密封、活塞行程限位、附属组件安装定位的核心配套零件,日常在小型气动执行元件、低压液压油缸、容积式泵的端部结构中都能见到它的应用,区别于实心端盖,它的中空环形结构可以让活塞杆、传动芯轴从中心位置穿过,同时不会额外占用活塞腔的内部有效行程空间。从实际使用场景来看,这类端盖通常安装在活塞腔的开口端面,外圈的圆柱面和腔体的内壁做小间隙配合,配合面会预留密封槽的安装位置,用来放置O型密封圈或者防尘圈,避免腔体内的压力介质从配合缝隙处泄漏,同时阻挡外界的粉尘、碎屑进入腔体内部,磨损活塞和缸体内壁。端盖上的六个安装孔采用对称均布的设计思路,

  这种排布方式可以让螺栓锁紧时的压紧力均匀分布在整个端盖与腔体的接触面上,不会出现局部压紧力不足导致的密封失效,也能避免单侧受力过大造成端盖翘曲变形,尤其是在腔体存在交变压力的工况下,均布的锁紧点可以让端盖的受力更均衡,延长密封件的使用寿命。设计这类零件的时候,首先要确认的是安装边界尺寸:端盖的外圈直径要和缸体内径保持基孔制的间隙配合,公差通常选H7/h6的配合精度,既保证装配时可以顺利推入腔体定位,又不会因为间隙过大导致密封件挤出失效;中心的中空孔径要比穿过的活塞杆外径大1-2mm,给活塞杆的往复运动留出足够的避让空间,避免活塞杆运动时和端盖中心孔发生剐蹭磨损;端盖的整体厚度要根据腔体的额定工作压力计算,

  低压工况下厚度取外圈直径的1/8到1/10即可,压力更高的场景需要适当增加厚度,同时在端盖外侧增加加强筋结构,避免受压变形。端面上的安装孔位置要和缸体端面的螺纹孔位置完全对应,孔位的位置度公差要控制在0.1mm以内,避免装配时螺栓无法顺利穿入,安装孔的孔径要比配套螺栓的公称直径大0.5-1mm,补偿加工和装配时的位置误差,同时每个安装孔的位置都做了凸台加厚处理,避免螺栓锁紧时孔位周围出现应力集中导致的开裂。零件的内圈和外圈的棱边都做了0.5mm的倒角处理,一方面是去除加工后的毛刺,避免装配时割伤密封件,另一方面也可以在装配时起到导向作用,让端盖可以更顺畅地装入缸体,密封件也能顺着倒角滑入配合位置,不会被锐边切损。从功能特性上看,

  这个端盖除了基础的密封和限位作用,端面上的平面还可以用来安装缓冲垫、行程检测开关等附属元件,中空的结构也不会影响活塞杆的正常运动,相比实心端盖,它的重量更轻,耗材更少,对于需要控制整体重量的小型气动设备来说,这种结构的优势非常明显。在实际建模过程中,这类零件的特征逻辑非常清晰:先绘制环形的基础截面,拉伸得到端盖的基体,之后通过阵列命令生成均布的安装孔,再对所有棱边做倒角处理,最后根据密封需求添加对应的密封槽特征,建模时要注意安装孔的阵列基准要和端盖的中心轴线重合,保证孔位的均布精度,同时所有配合面的粗糙度要控制在Ra1.6以下,减少密封面的微观缝隙,提升密封效果。这类零件通常采用铝合金或者工程塑料加工成型,铝合金材质的端盖强度更高,适合压力稍高的液压工况,工程塑料材质的端盖重量更轻,成本更低,适合低压气动场景,加工时要注意安装孔的端面要和端盖的轴线保持垂直,避免螺栓锁紧时出现偏载,导致端盖受力不均。在设备维护过程中,这类端盖的拆卸也比较方便,只需要松开均布的锁紧螺栓,就可以将端盖从缸体端部取下,更换内部的密封件或者检查活塞的磨损情况,不需要拆解整个设备的传动结构,能大幅降低日常维护的工作量。
