小型集成式流体通断控制壳体结构

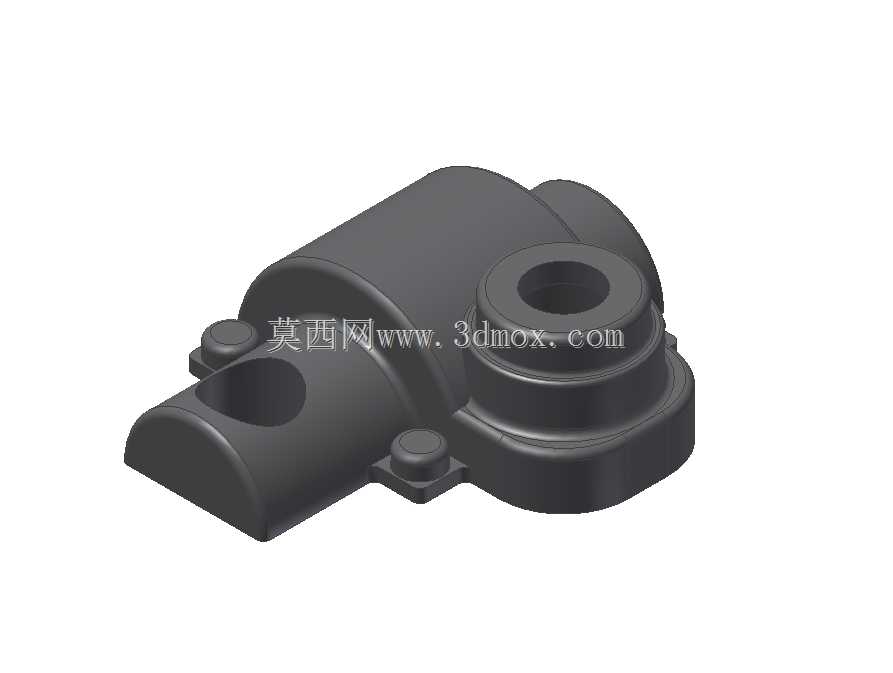

　　这类集成式壳体结构常见于小型气路、低压油路的通断控制回路中，多配套在桌面级自动化设备、小型实验台架、教学实训装置的气液回路里，作为核心控制元件的承载外壳，既要容纳内部的阀芯、复位弹簧、密封件等组件，也要承担回路接口对接、元件安装固定的作用，避免内部精密组件直接暴露在作业环境中，阻挡加工碎屑、粉尘、飞溅切削液侵入元件内部造成卡滞、密封失效问题。从结构设计逻辑来看，整体采用一体化注塑或铸造成型的思路，没有多余的拼接结构，减少了额外的密封接合面，从根源上降低了壳体渗漏的概率。主体的筒状腔体是核心容纳空间，内径尺寸根据内部阀芯的运动行程做匹配设计，腔体内壁预留了密封件的安装槽位，槽宽和槽深严格匹配常用O型圈的线径规格，

　　保证密封件装配后不会出现过度压缩老化或者压缩量不足渗漏的问题，腔体端部的台阶结构用于和端盖配合，通过周边的小凸台实现端盖的卡接或者螺丝锁紧，不需要额外设计突出的安装耳，整体结构更紧凑。侧面延伸出的两个带孔凸台是流体进出的接口，接口的孔径根据常规小流量回路的通径需求设计，接口端面做了平面度处理，保证和外接管路接头对接时，密封垫能够完全贴合，不会出现偏压渗漏的问题，接口的中心高度和主体安装基准面保持固定尺寸差，方便外接管路时的空间排布，避免和周边其他元件产生干涉。底部的安装基面是整个零件的装配基准，基面做了平整处理，两个对称分布的小圆柱凸台是安装定位结构，凸台的外径和安装板上的定位孔做间隙配合，装配时可以快速卡入定位孔实现预固定，

　　不需要反复调整位置，再通过对应的锁紧件就能完成固定，安装凸台的高度略高于主体底面，即使安装板面存在轻微的平面度误差，也能保证壳体装配后不会出现翘曲，避免内部腔体因为装配应力产生变形，导致阀芯运动卡滞。顶部的带孔凸台是阀芯调节或者驱动端的伸出位，凸台的内孔和腔体保持同轴度设计，同轴度公差控制在合理范围内，保证阀芯伸出运动时不会出现偏磨，延长内部密封件的使用寿命，凸台的外壁做了加厚处理，能够承受驱动端按压或者旋转时的侧向力，避免长期受力出现开裂问题。在建模过程中，所有的转角位置都做了圆角过渡，没有尖锐的直角结构，一方面是符合注塑或者铸造的工艺要求，避免成型时出现应力集中导致的零件开裂，减少成型过程中的缺料、缩孔缺陷，

　　另一方面也能避免装配时尖锐边角划伤操作人员或者损坏外接管路。整个壳体的外部轮廓没有多余的突出结构，最大外轮廓尺寸控制在紧凑范围内，能够适配狭小的安装空间，在排布密集的气液回路板上也能灵活布置，不会占用过多的安装位置。结构设计时充分考虑了零件的壁厚均匀性，所有位置的壁厚基本保持一致，避免壁厚差异过大导致成型时出现缩痕、内应力过大的问题，提升零件的成型合格率和长期使用的结构强度。这类壳体虽然结构不复杂，但每一处尺寸都和内部组件、安装场景、外接接口做了匹配，没有冗余的设计，完全围绕实际使用需求做结构排布，既满足了功能需求，也兼顾了加工工艺性和装配便捷性，是小型流体控制元件中非常典型的承载类结构件，适合作为低年级机械设计学习者的建模练习案例，通过对这类零件的建模练习，可以快速掌握基准选择、配合尺寸预留、工艺性结构设计的基础逻辑，理解机械结构设计中功能优先、兼顾工艺的核心思路。
